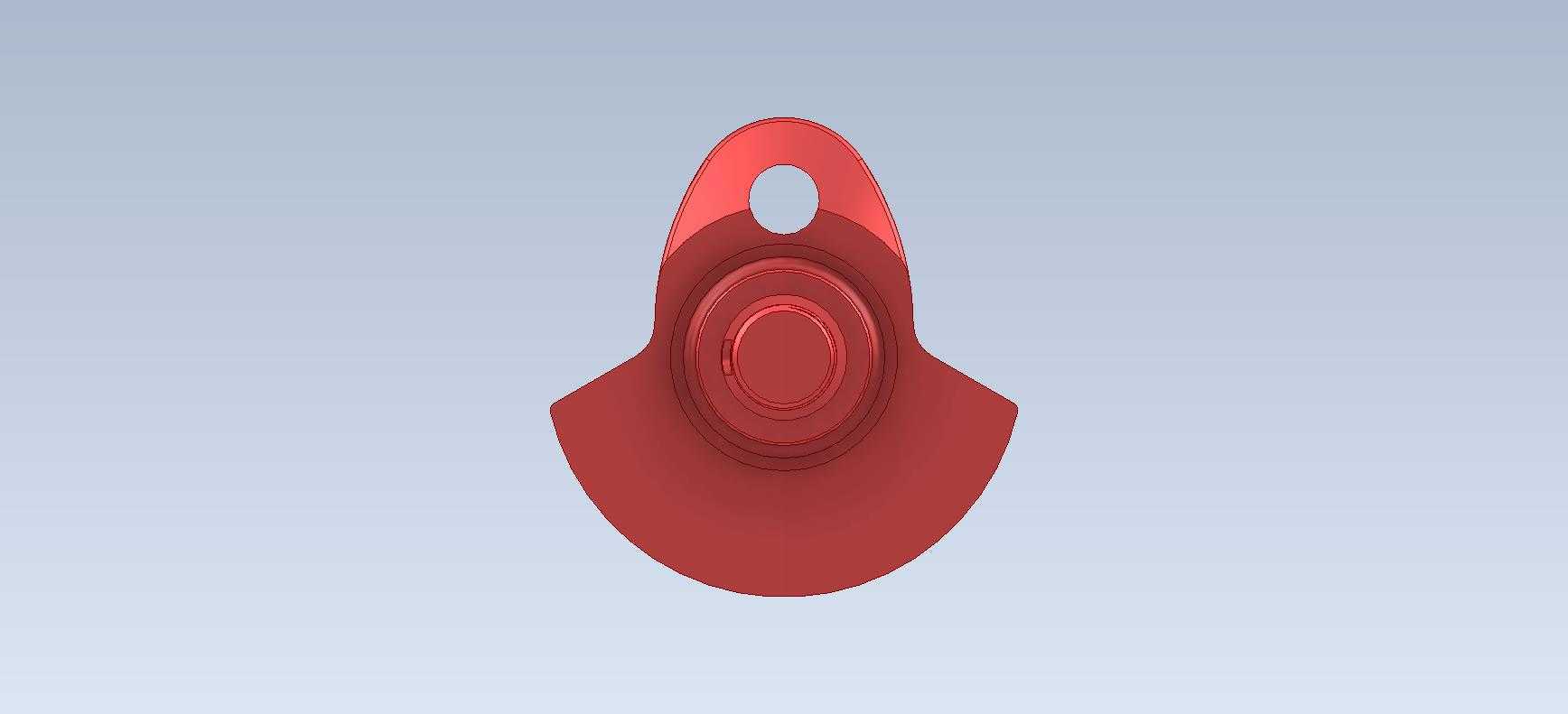

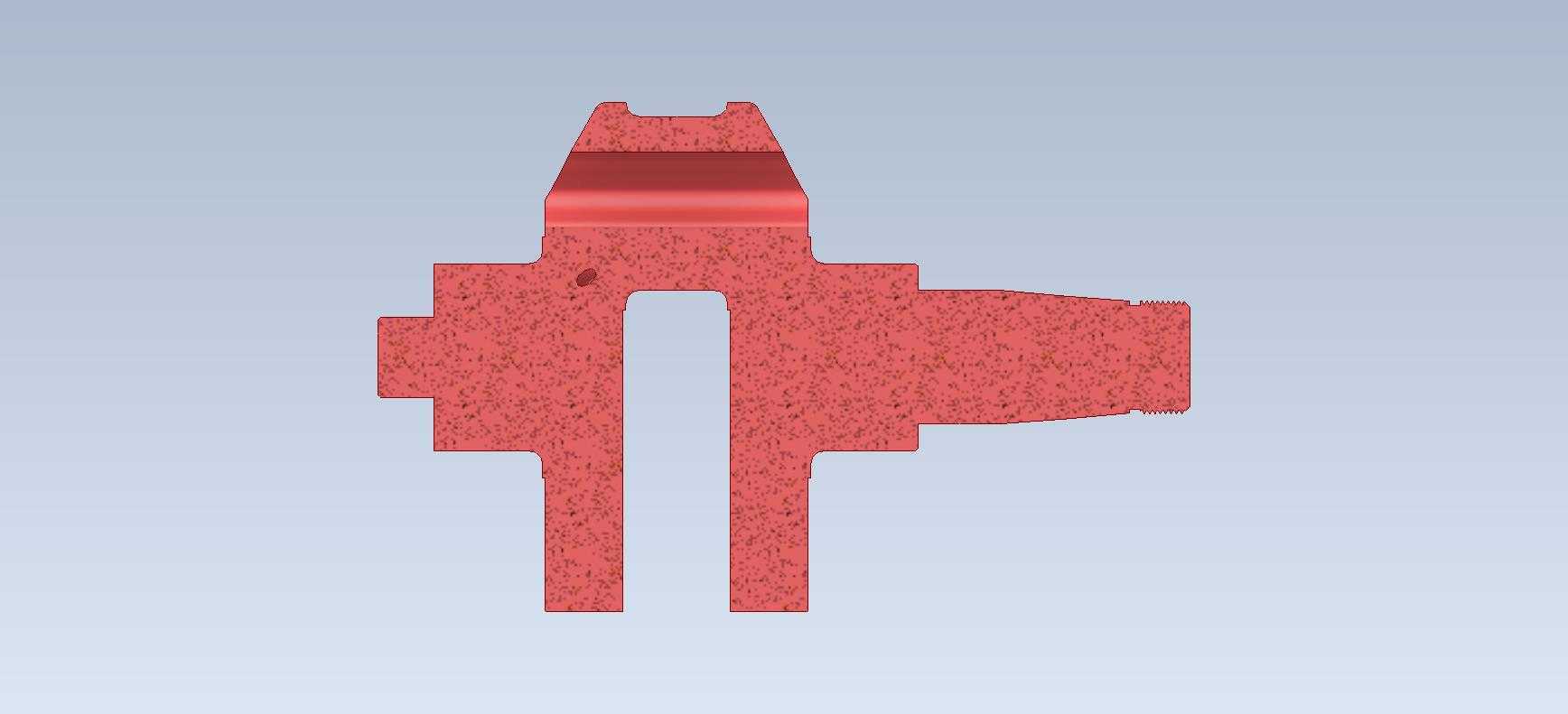

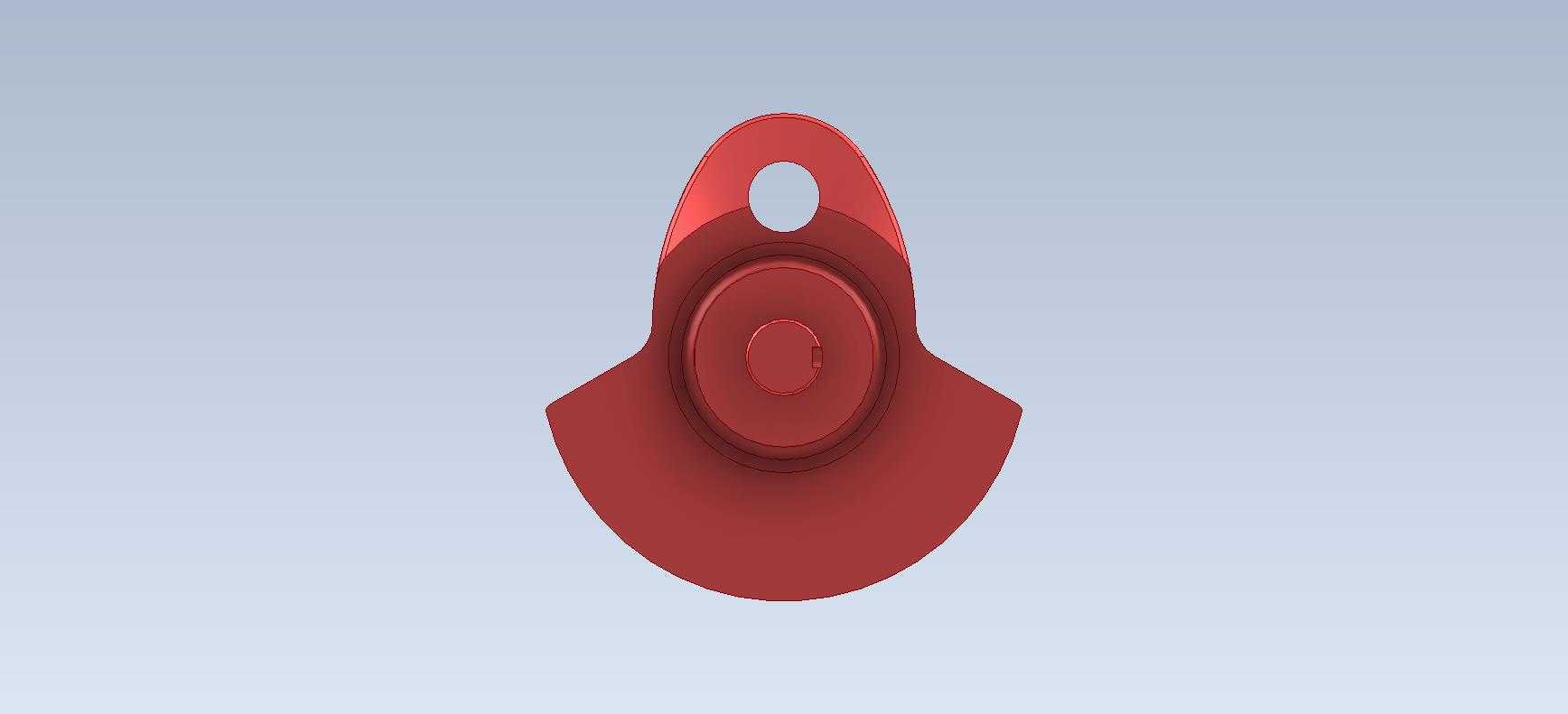

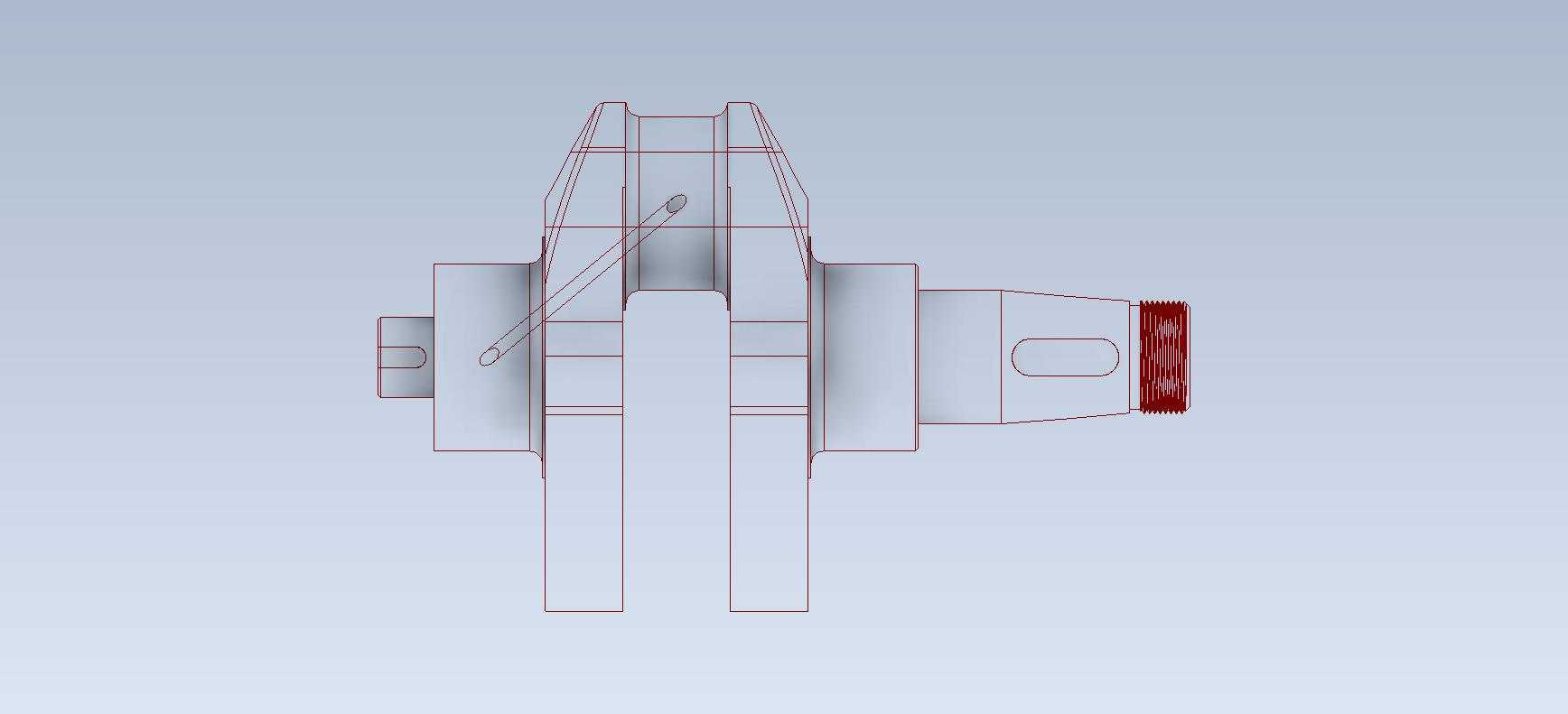

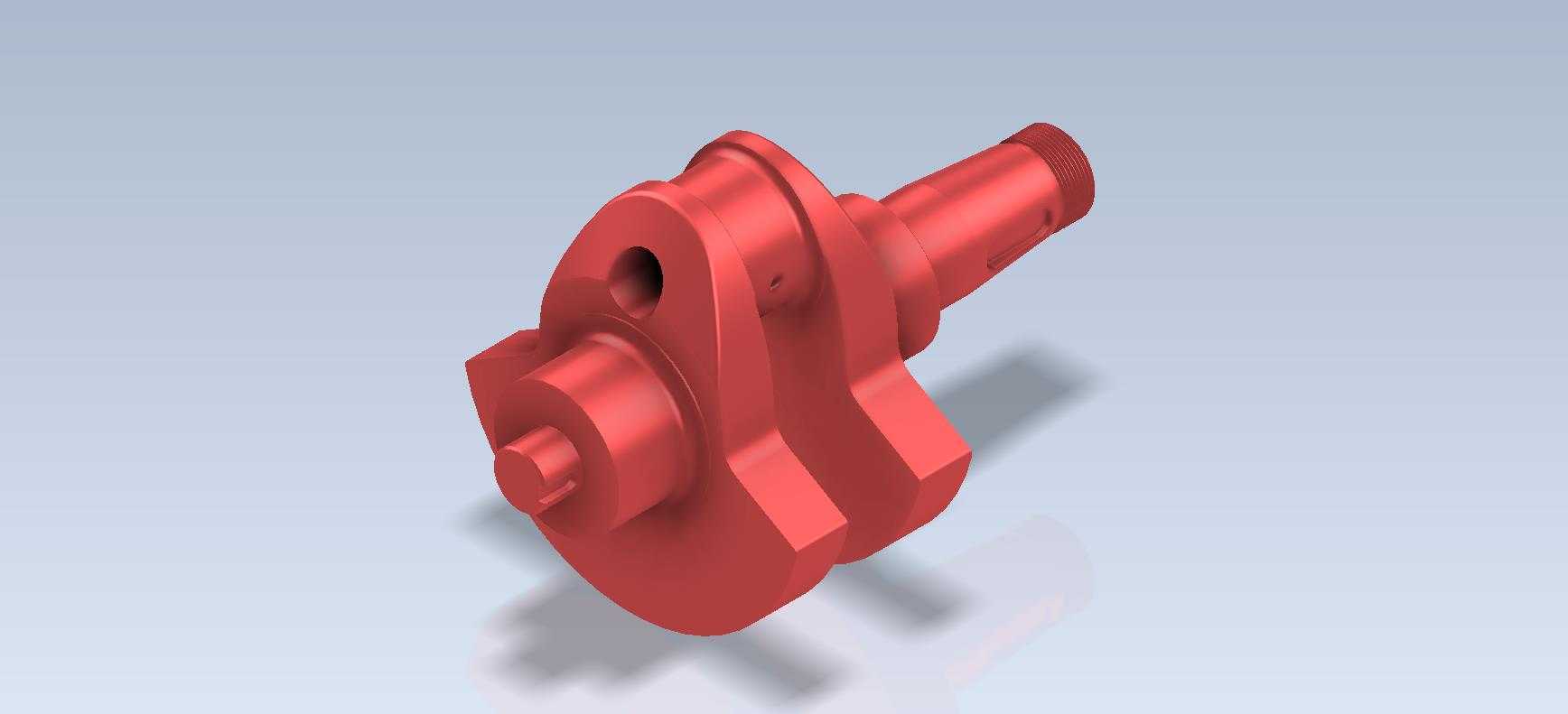

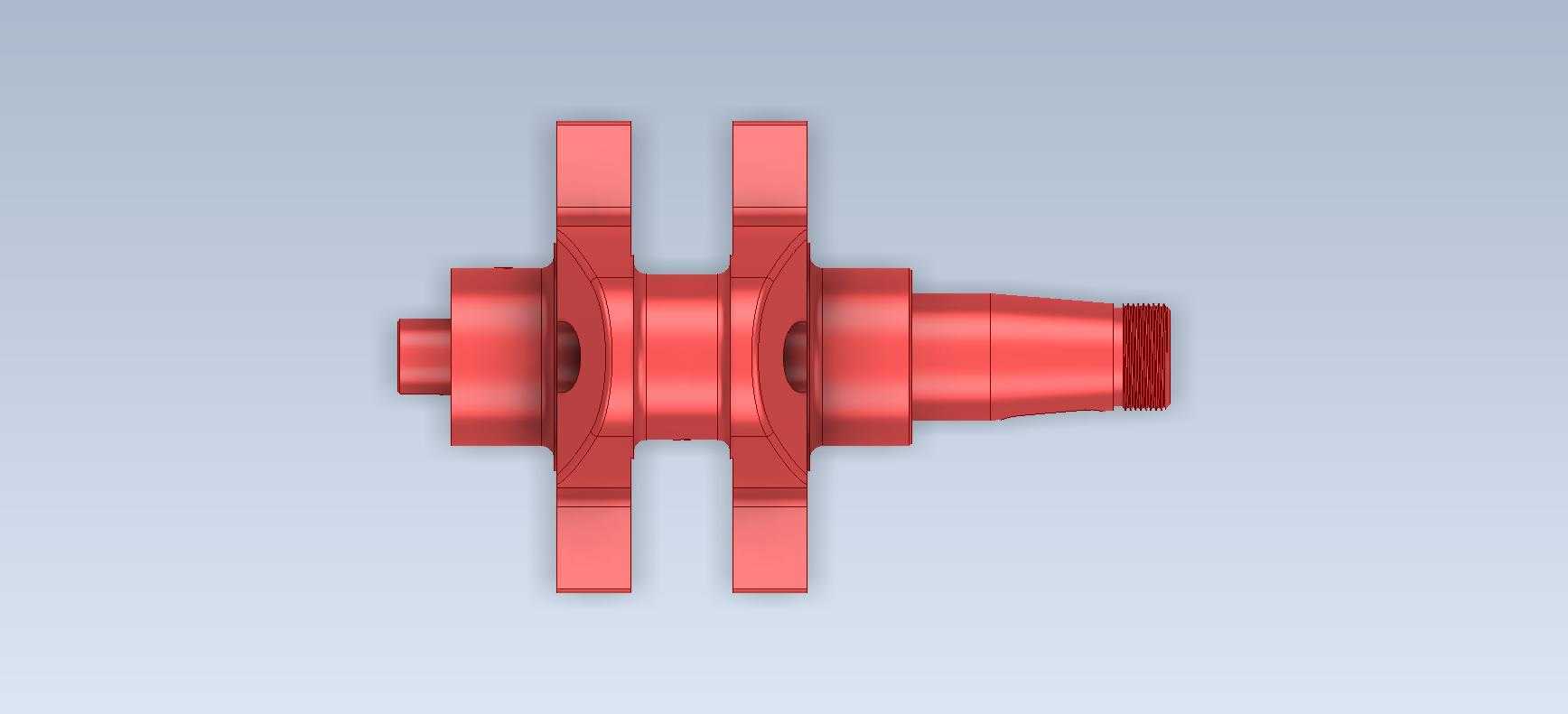

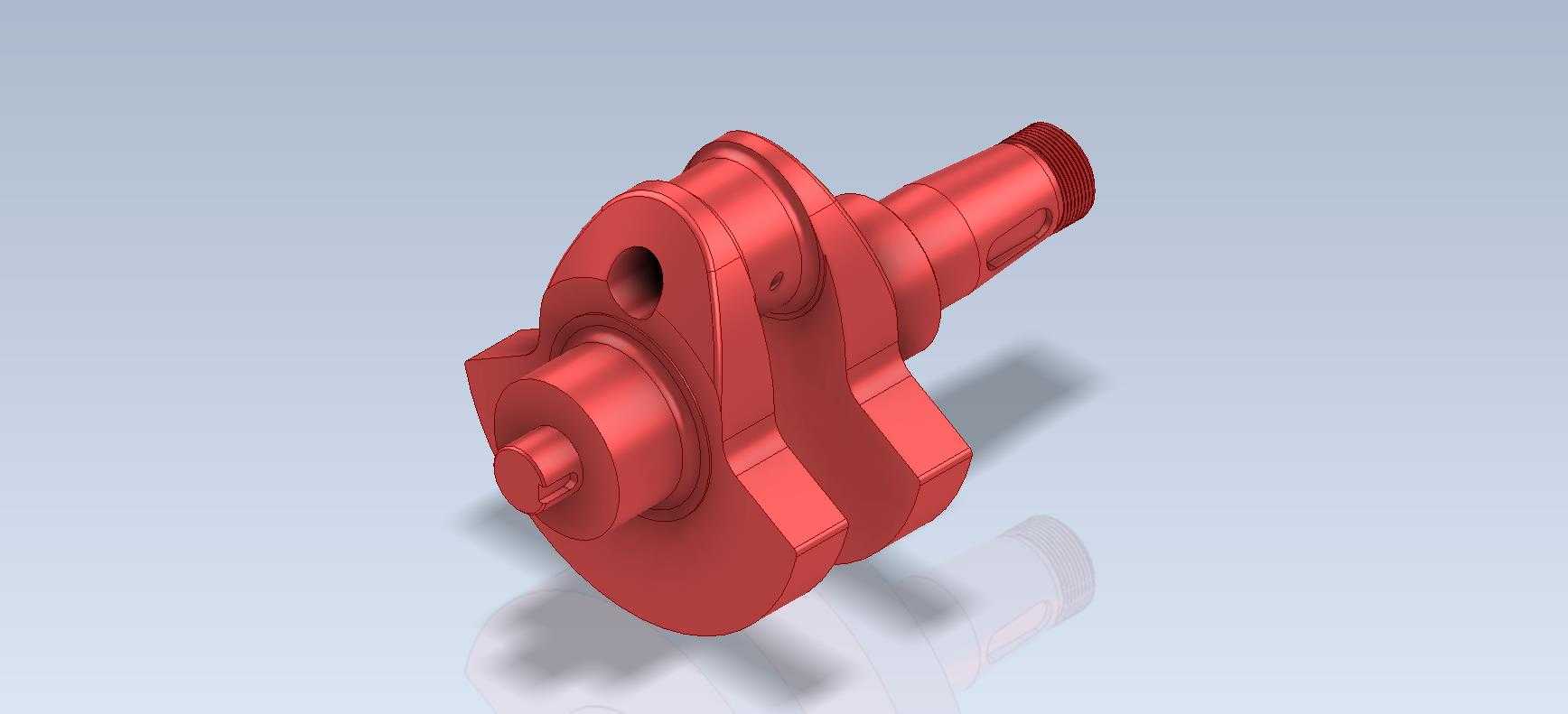

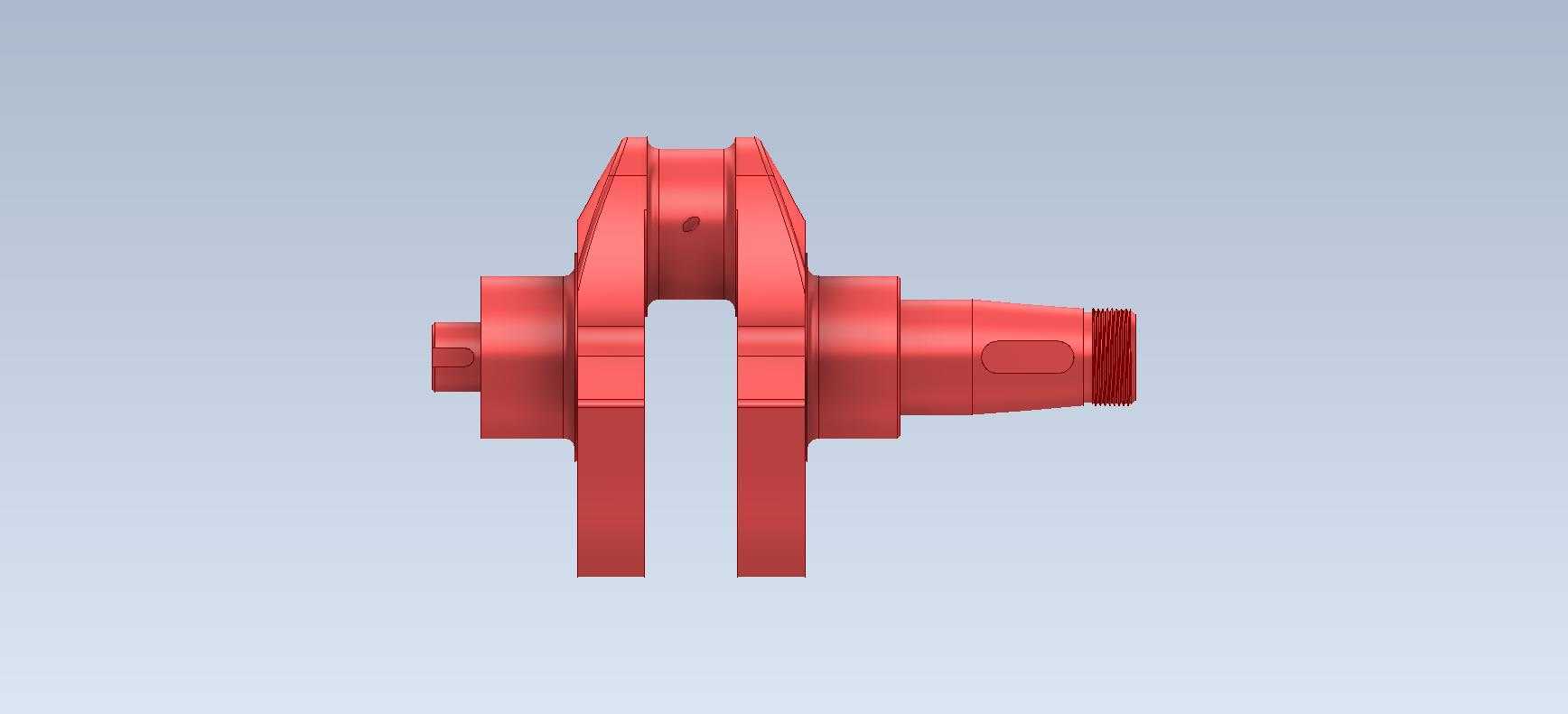

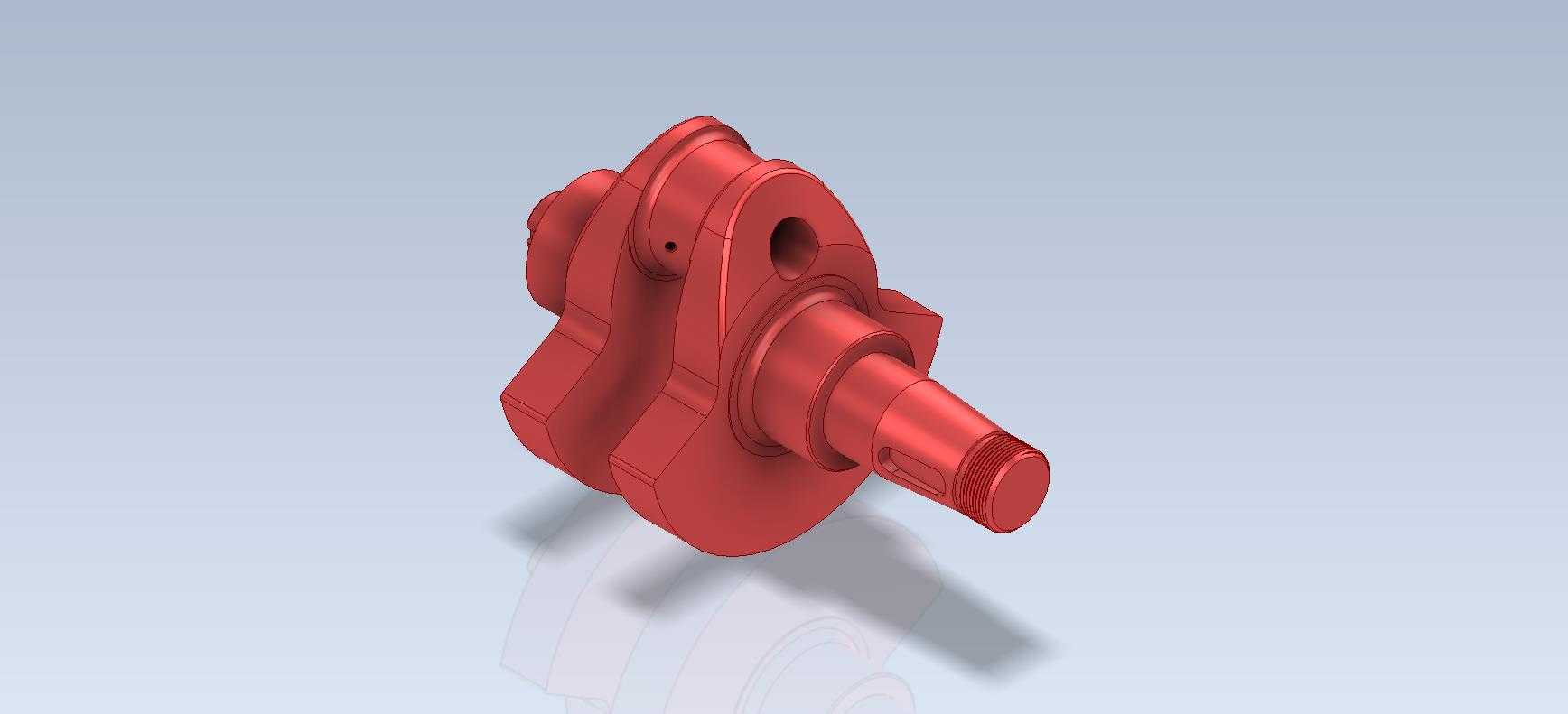

单拐曲轴机械结构三维练习模型

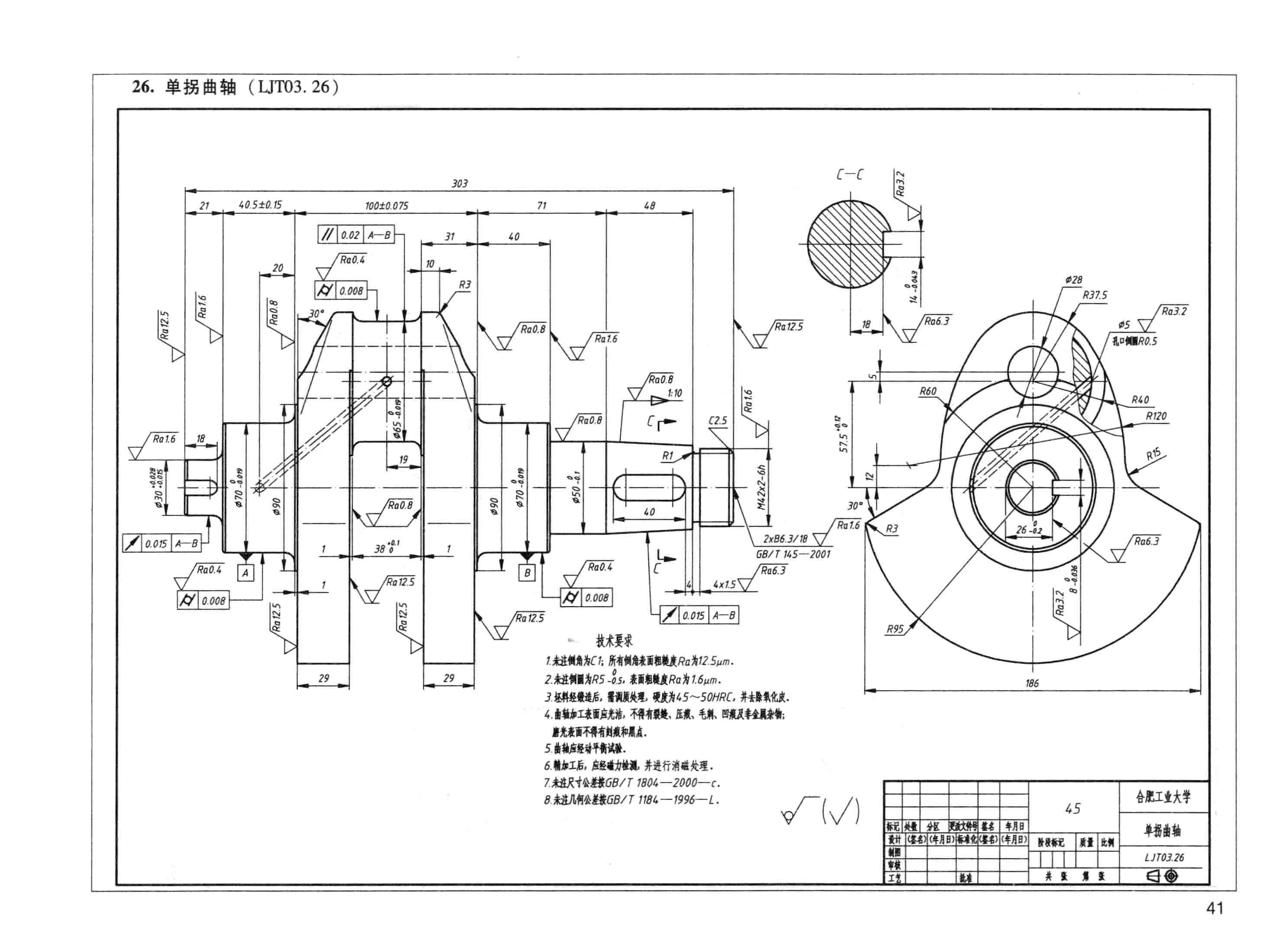

　　在中小型内燃机、往复式压缩机以及小型冲压设备的动力传递链路中，单拐曲轴是完成旋转运动与直线往复运动转换的核心执行部件，这类结构的设计合理性直接决定整套动力单元的运行平稳性与疲劳寿命，也是机械结构设计入门阶段必须掌握的典型轴类异形件建模练习对象。从实际工况适配角度看，该单拐曲轴的主轴颈与连杆轴颈采用偏心布置，偏心距严格匹配对应设备的活塞行程设计要求，建模过程中需要重点保证两段轴颈的圆柱度、同轴度公差基准，同时要处理好曲柄臂与轴颈衔接位置的圆角过渡——这一区域是应力集中的高发位置，实际加工中通常会采用滚压强化工艺提升疲劳强度，建模时不能为了简化操作直接做直角衔接，必须按照工艺要求保留符合规范的过渡圆角，避免后续有限元分析时出现应力奇异的问题。

　　从安装边界来看，该曲轴的两端主轴颈为轴承安装位，直径尺寸需要和选配的深沟球轴承或者滑动轴瓦内径完全匹配，轴颈上预留的卡环槽用于安装轴向定位挡圈，限制曲轴运行过程中的轴向窜动量，避免连杆活塞组出现偏磨。伸出端的轴段设计有键槽，用于安装带轮或者齿轮，将曲轴输出的扭矩传递给外部负载，键槽的位置需要做对称度约束，保证传动过程中键的受力均匀，不会出现偏载剪切失效。曲柄臂上的减重孔并非随意开设，其位置需要经过动平衡校核，抵消偏心轴颈旋转时产生的不平衡力矩，减少设备运行时的振动噪音，对于转速较高的应用场景，减重孔的边缘同样需要做倒角处理，避免应力集中引发裂纹。

　　建模思路上，这类轴类异形件不需要采用复杂的曲面建模流程，优先以旋转特征为基础构建主体轴段，再通过拉伸切除完成曲柄臂的轮廓成型，之后依次添加键槽、卡环槽、圆角、倒角等工艺特征，建模过程中要注意特征的先后顺序，将圆角、倒角这类放置在特征树的末端，避免后续修改尺寸时出现特征参考丢失的问题。实际生产中这类单拐曲轴通常采用球墨铸铁或者45号钢模锻成型，毛坯件需要经过调质处理提升整体韧性，轴颈表面还要做高频淬火处理提升耐磨性，建模时预留的加工余量需要和实际工艺匹配，主轴颈和连杆轴颈的磨削余量通常控制在单边0.3-0.5mm，避免后续加工余量不足导致废品率升高。

　　在设备装配环节，该曲轴的轴向间隙需要通过调整垫片的厚度进行控制，间隙过大会导致运行冲击噪音大，间隙过小则会出现热态下轴瓦抱死的问题，因此建模时需要在主轴颈的端面预留调整垫片的安装空间，同时要校核曲轴旋转过程中曲柄臂和曲轴箱内壁的安全间隙，避免运动干涉。对于入门设计人员来说，完成该零件的建模后，可以进一步添加材质属性，开展简单的静力学仿真分析，校核最大爆发压力下曲轴的应力分布与变形量，验证结构设计的合理性，也可以基于该零件开展装配体练习，搭配连杆、活塞、轴承等标准件构建完整的曲柄连杆机构，理解整套动力转换单元的运动逻辑与装配约束关系。这类基础练习模型虽然结构不复杂，但涵盖了轴类零件设计的大部分核心要点，包括公差基准选择、工艺特征添加、动平衡设计、装配边界校核等内容，熟练掌握这类零件的设计逻辑后，可以快速拓展到多拐曲轴、偏心轴等同类复杂轴类零件的设计工作中，为后续开展整机动力单元设计打下扎实的结构基础。
