立式带座环形支撑安装支架结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:868359
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计
  • 立式带座环形支撑安装支架结构设计

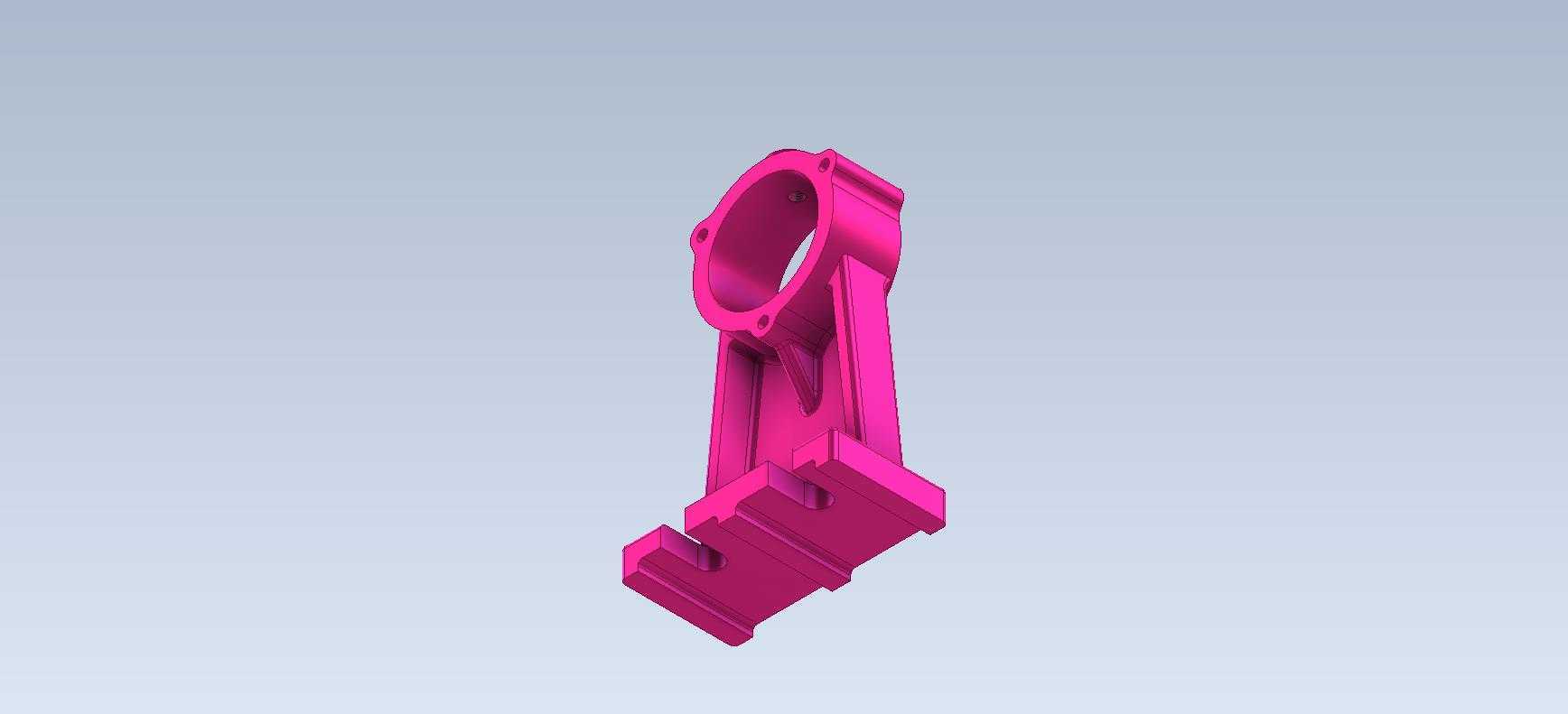

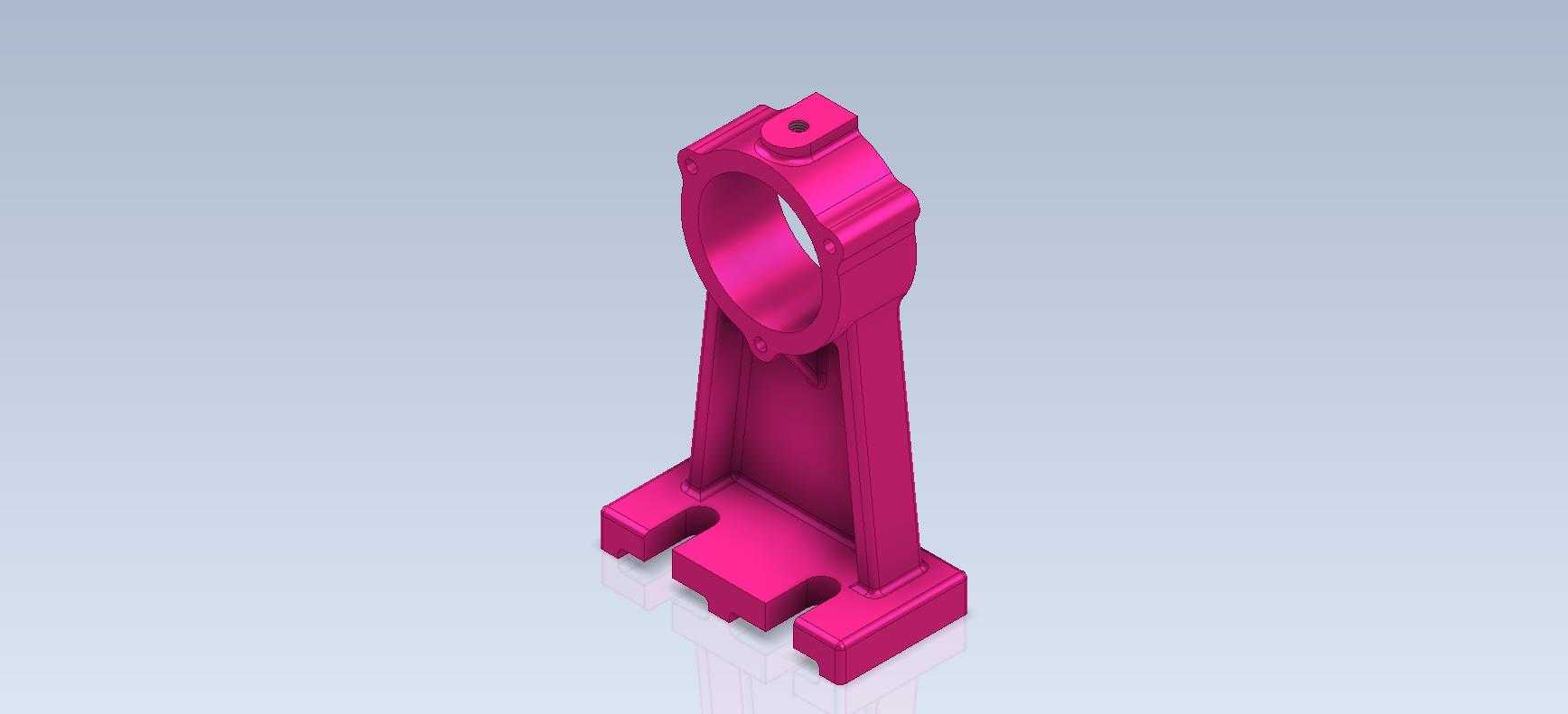

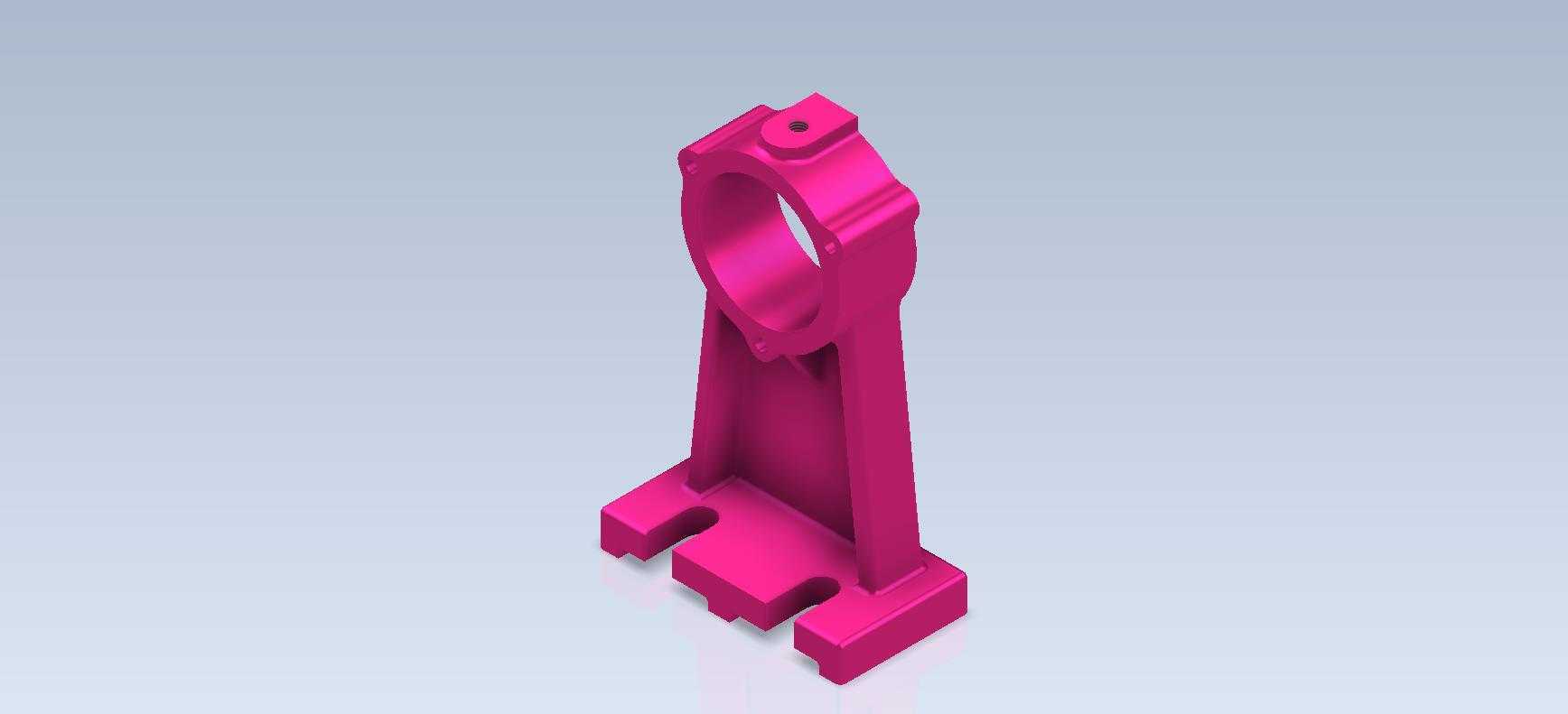

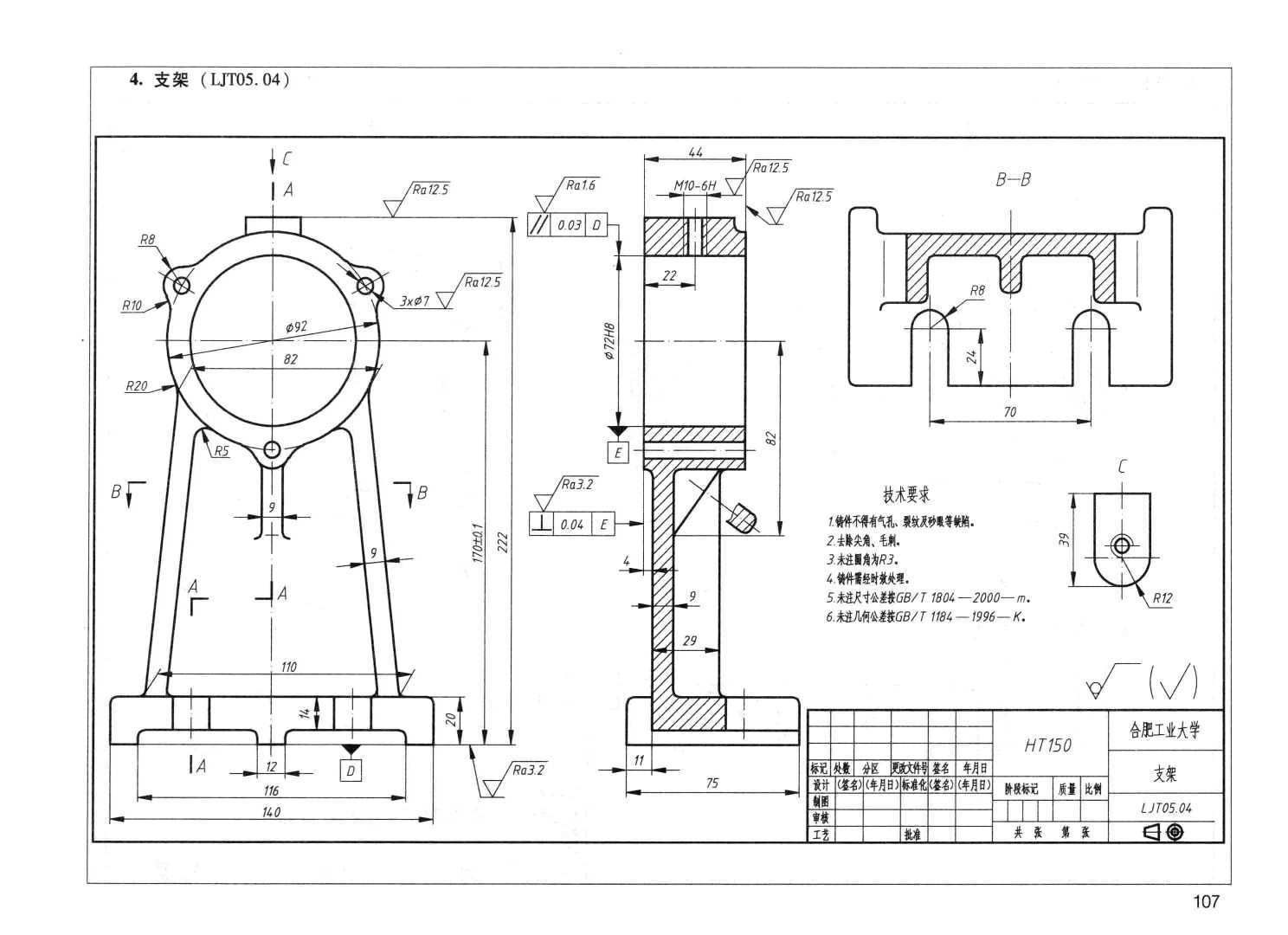

  这款立式支撑支架在工业装配场景中主要承担轴类部件、环形检测元件或者小型回转执行件的承载定位作用,常见于轻工自动化生产线的物料转向工位、小型实验台的工装架设环节,也可作为非标设备中传感器安装座的延伸支撑结构使用。从结构功能来看,上部的环形夹持位采用整圈开口预留锁紧间隙的设计思路,无需完全拆分部件即可完成被支撑件的装入与拆卸,环形内壁的加工公差可根据适配件的外径做对应调整,既可以通过过盈配合实现无紧固件固定,也能在环形侧壁预留顶丝孔位,通过紧定螺钉完成径向锁紧,避免设备运行过程中被支撑件出现轴向窜动或者周向转动。

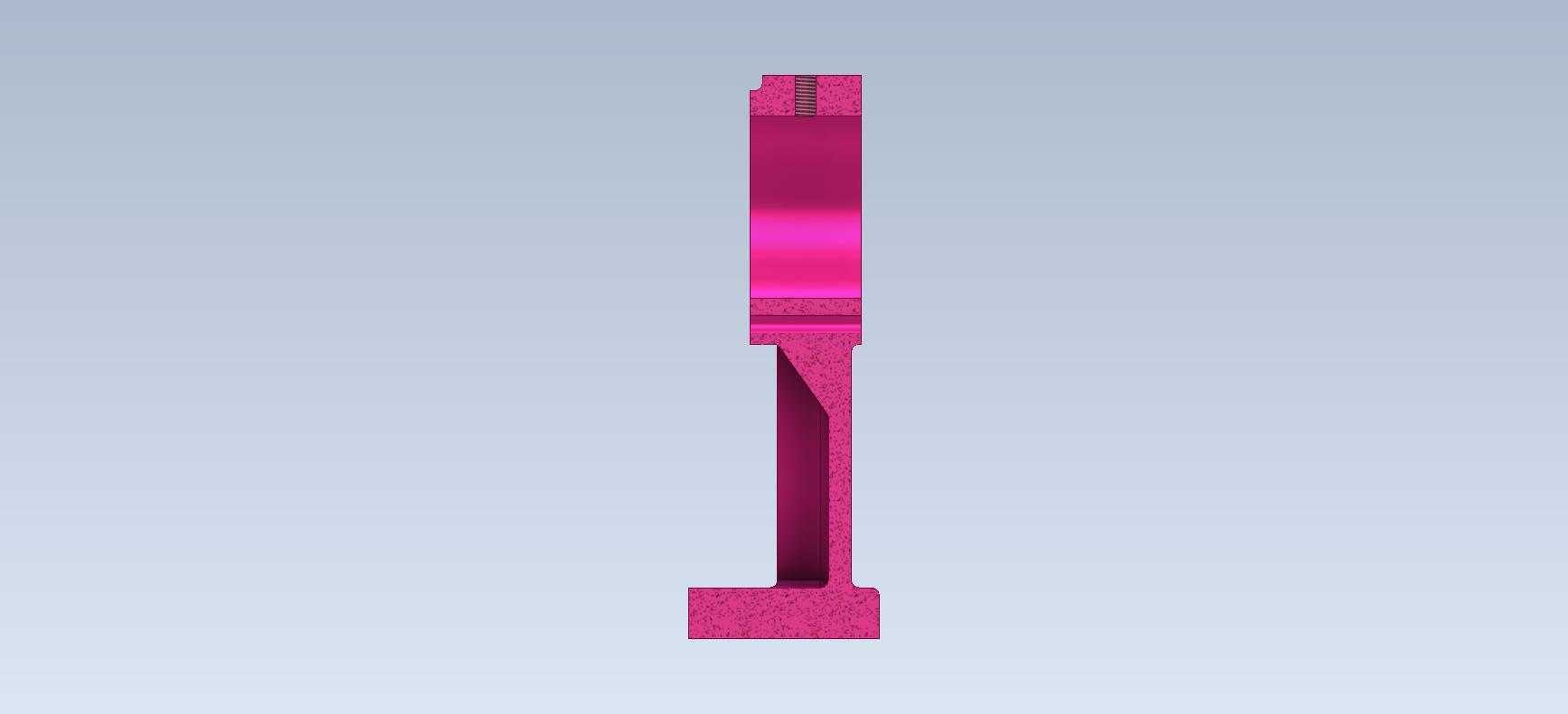

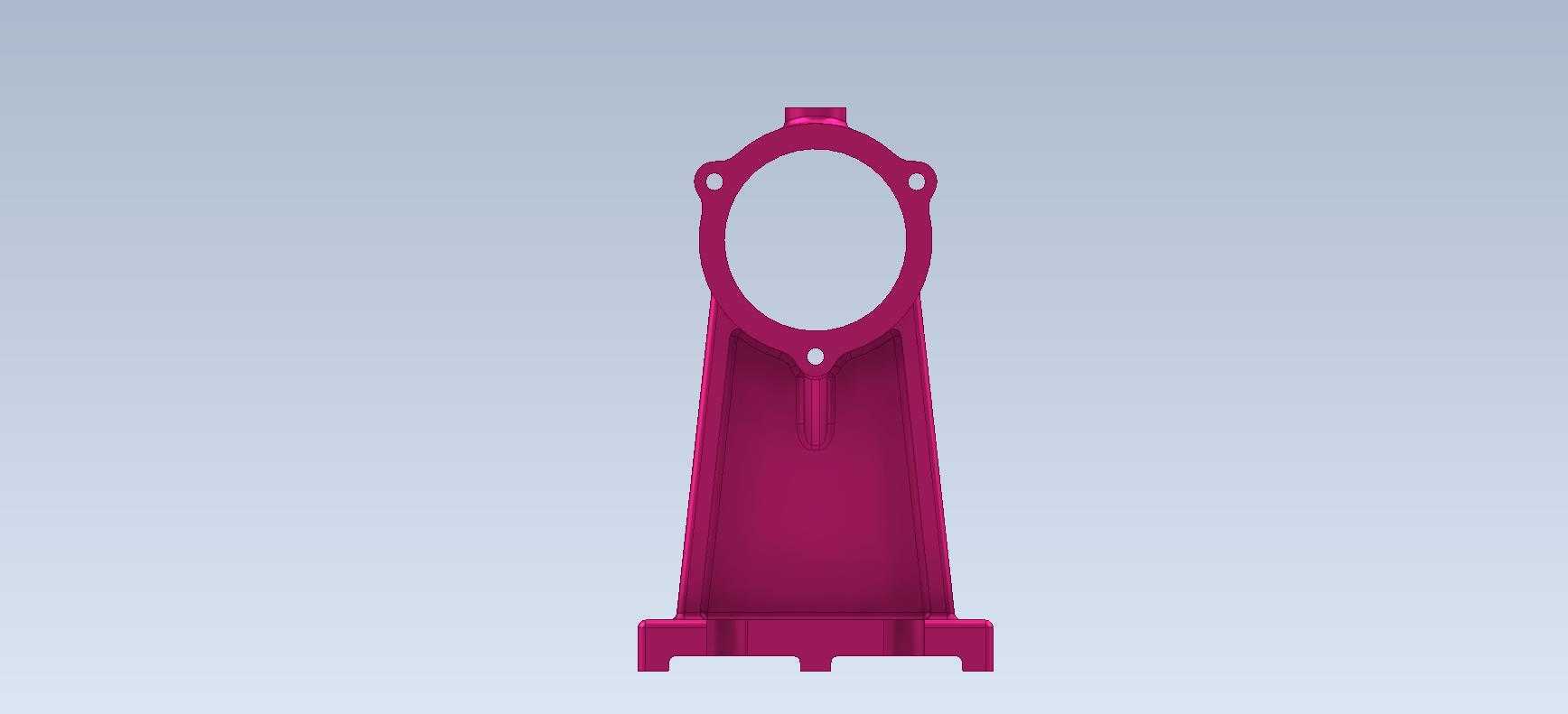

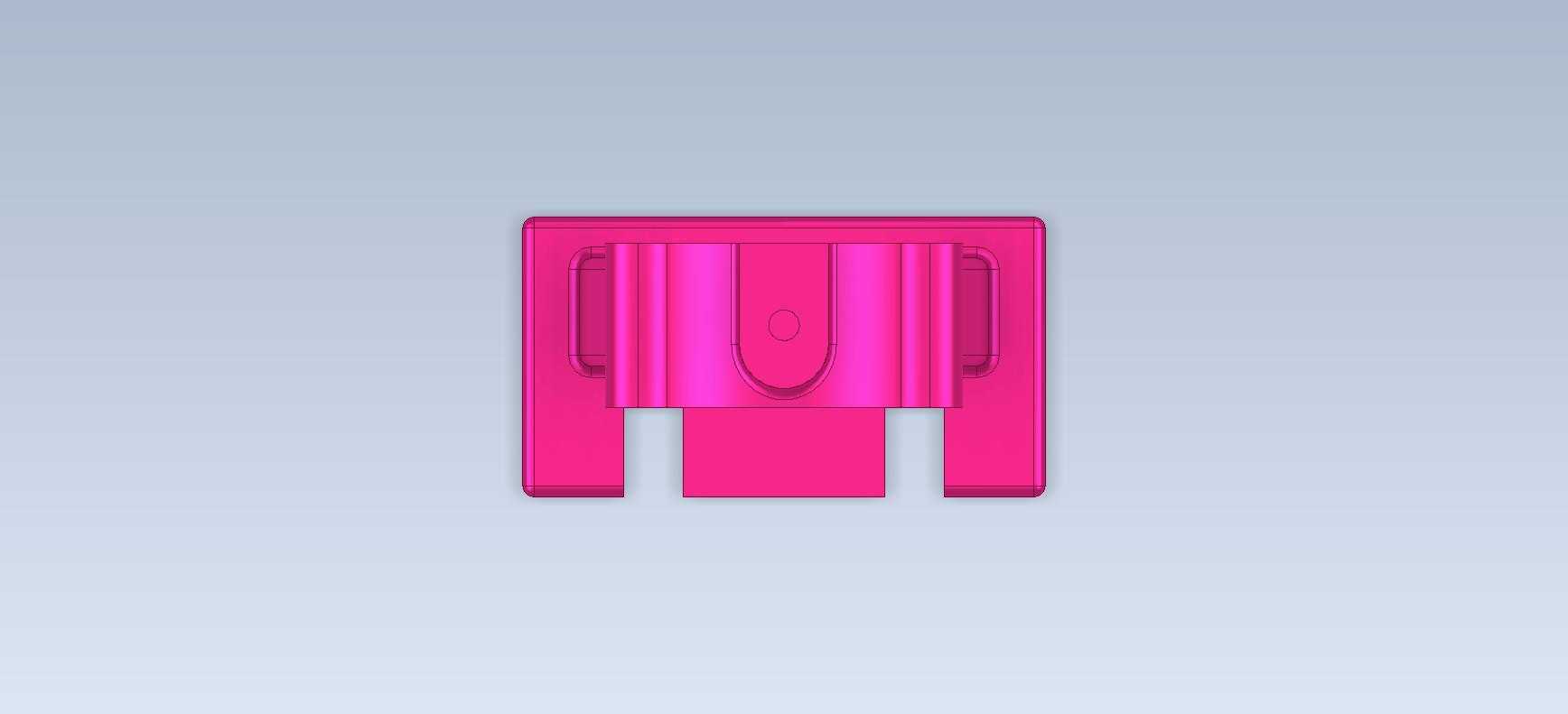

  下部的支撑立臂采用变截面加厚结构,从底座位置向上逐步收窄至环形部位,在保证整体支撑刚性的前提下尽可能减少材料占用,立臂与环形连接位置做了大圆角过渡处理,可有效降低注塑或者铣削加工过程中的应力集中问题,避免长期受载后连接位置出现开裂变形。底部的安装底座采用双侧带开口槽的平板结构,两个对称布置的U型安装槽无需提前精准定位螺栓孔位,安装时可沿槽长方向微调支架的整体固定位置,适配现场安装基面的孔位偏差,降低装配阶段的对位难度,底座与立臂的连接位置同样做了加厚筋条补强,可抵消上部环形部位承载后产生的倾覆力矩,避免支架受载后出现底座翘曲的问题。

  从安装边界来看,底座的整体宽度适配常规工业铝型材的槽宽间距,可直接固定在欧标2020、3030系列铝型材搭建的设备框架上,上部环形夹持位的中心高度经过测算,刚好匹配多数小型输送线的物料高度差,无需额外加装垫高块即可满足检测或者执行元件的安装高度要求。设计过程中优先考虑了加工便利性,整个结构无复杂倒扣特征,若采用塑料注塑成型可直接采用上下分模结构,无需额外设计侧向抽芯机构,能有效降低模具加工成本;若采用铝合金铣削加工,单次装夹即可完成除底座安装槽外的全部特征加工,减少二次装夹带来的形位公差偏差。

  实际使用场景中,这类支架往往不会单独使用,多数情况下会成对布置在回转件的两端作为支撑座,或者单个使用作为光电传感器、视觉镜头的安装支架,上部环形结构的内径可根据实际搭载的部件尺寸做参数化调整,立臂的高度也可根据现场安装空间做对应修改,整体结构的参数化适配性较强,可作为通用支撑类零件的基础模板进行修改复用。结构受力层面,立臂的厚度经过受力校核,在单侧承载10kg载荷的情况下,整体形变量可控制在0.1mm以内,满足多数轻载工业场景的使用精度要求,底座的U型槽深度预留了足够的螺栓锁紧空间,采用M6规格的内六角螺栓即可完成牢固固定,不会出现螺栓头突出底座平面导致安装不稳的问题。环形部位顶端预留的小凸台结构可作为定位基准面,安装时可通过百分表打表调整环形内孔的同轴度,保证被支撑回转件的转动顺畅度,避免出现卡滞或者偏磨的问题。
