便携式手动弯管加工机械结构设计

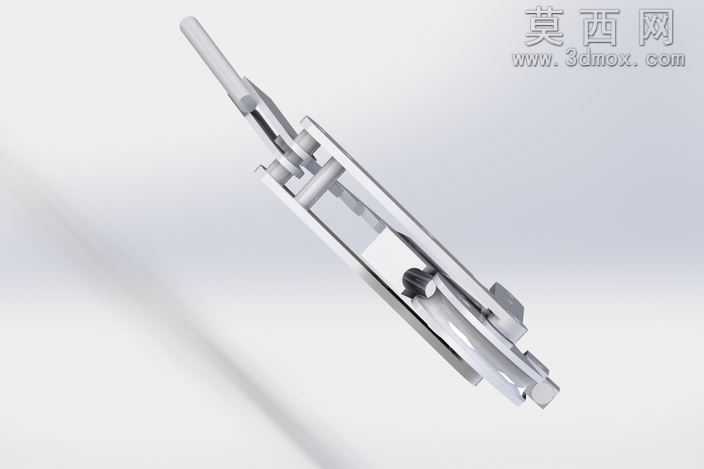

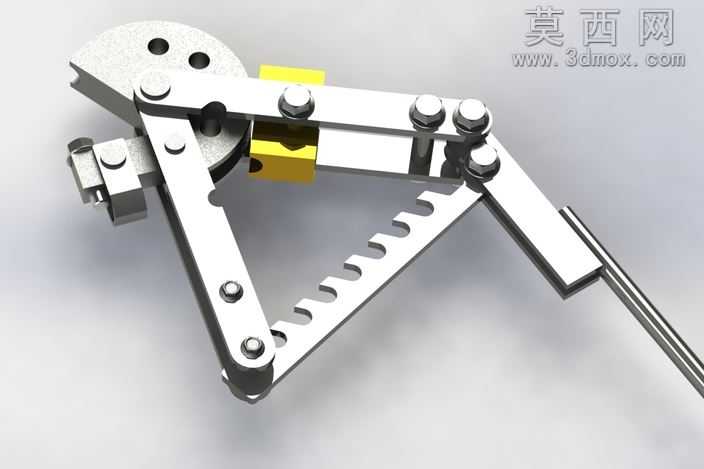

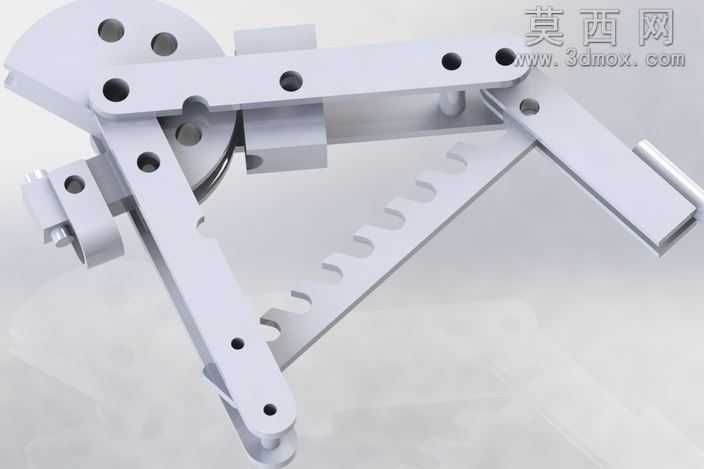

该作品为手动式弯管作业的机械结构三维建模成果，建模阶段优先还原手动弯管设备的杠杆施力逻辑与管材定位逻辑，整体采用铰接连杆式的力传递结构，通过多组销轴铰接的金属连杆将人手施加的握力放大，传递至弯管成型工位，实现小直径金属管材的冷弯成型作业。模型完整还原了设备的所有组成构件：包含带成型槽的弯管定模轮、带管材限位槽的动模压块、多段冲压成型的铰接连杆、带调节齿槽的力臂定位杆、用于构件铰接的圆柱销轴、端部的管材挡块，以及手动握持的操作手柄，所有构件的装配关系完全符合实际机械装配逻辑，铰接位置均预留了合理的转动间隙，不存在构件干涉问题。材质渲染阶段，主体金属构件统一赋予磨砂金属钢材质，模拟普通碳钢冲压件的哑光金属质感，销轴类紧固件赋予亮面镀铬材质，还原标准紧固件的表面处理效果，定模轮与动模块接触管材的位置赋予轻微的磨损质感，模拟设备实际使用后的接触痕迹，定位齿槽的边缘做了轻微的倒角处理，避免应力集中的结构问题。结构设计上采用了多档位齿槽定位结构，力臂杆上的等距调节齿槽可以匹配不同弯曲半径、不同壁厚管材的折弯行程需求，无需额外更换模具即可完成一定范围内的管材折弯作业，铰接点的位置经过力学优化，在人手施加正常握力的情况下即可输出足够的弯管压紧力，避免手动操作时施力过大导致的疲劳。定模轮上的成型槽采用圆弧过渡设计，槽型弧度与目标折弯管材的外径完全匹配，折弯过程中可以完整贴合管材外壁，避免管材出现瘪管、褶皱等常见弯管缺陷，动模压块的滑动面做了平直度优化，折弯过程中可以沿管材外壁平稳滑动，保证折弯弧度的均匀性。模型还还原了设备端部的管材插入定位结构，待加工管材可以从设备端部的导向位置插入，抵靠到端部挡块后即可确定折弯的基准位置，保证每次折弯的管材尺寸一致性，整体结构紧凑无冗余部件，完全适配手动便携作业的使用场景，无需外接动力源即可完成现场的管材折弯加工作业，整体建模精度达到装配级要求，所有构件的尺寸比例符合手动工具的人机工程学设计，握持位置的力臂长度经过优化，操作时的施力角度符合人手自然握持的姿态。
