带通孔沉孔的L型铰接支撑座结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868906
  • 带通孔沉孔的L型铰接支撑座结构
  • 带通孔沉孔的L型铰接支撑座结构

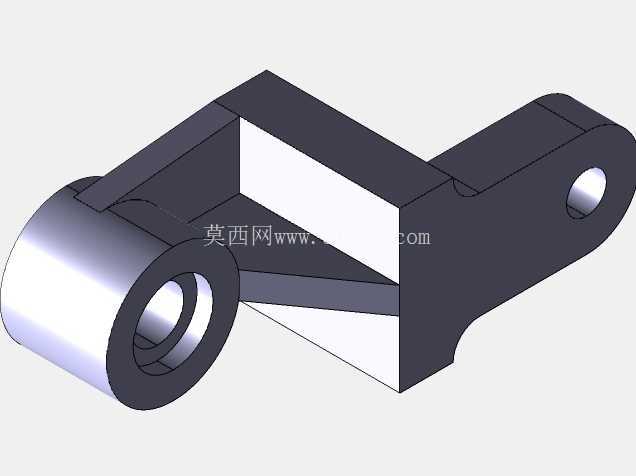

  该铰接支撑座属于工业设备中常用的连接承载构件,在各类工装夹具、小型输送线接驳工位、自动化设备的摆臂连接点位中应用广泛,主要承担两个运动部件之间的铰接承载、角度限位以及载荷传递作用,能够在往复摆动的工况下保持连接精度,避免配合面出现异常磨损。从结构设计逻辑来看,整体采用L型空间布局,下方为带圆弧过渡的安装基座,上方伸出带同轴通孔的圆筒铰接端,中间通过斜向加强筋连接两个受力段,这种布局能够在控制整体重量的前提下,最大化提升结构的抗扭与抗弯性能,避免在承受径向铰接载荷时出现根部断裂的问题。

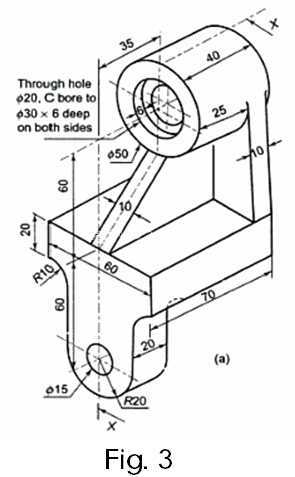

  尺寸设计上严格匹配常规工业装配的边界要求,上方铰接圆筒的外圆直径为50mm,轴向总长度40mm,中心通孔为直径20mm的贯通孔,两端分别加工直径30mm、深度6mm的沉孔,这种沉孔设计一方面可以容纳铰接轴的轴端挡圈或者轴承端面,避免连接件突出圆筒端面造成运动干涉,另一方面也能减少配合面的加工面积,降低精加工的成本与工时。铰接端中心距离基座安装底面的垂直高度为60mm,圆筒端面距离基座竖直侧壁的水平距离为25mm,给铰接摆臂的摆动预留了足够的运动空间,不会出现摆臂转动时与基座侧壁剐蹭的问题。

  下方的安装基座整体轮廓长度为70mm,前端采用R20的圆弧过渡,既避免了尖锐棱角造成的装配划伤,也能优化基座的应力分布,减少应力集中点。基座上设置的直径15mm安装孔,用于穿装固定螺栓,孔位距离基座前端圆弧中心的位置经过精准核算,能够保证螺栓锁紧后基座的受力均匀,不会出现单侧翘起的问题。基座与上方铰接筒之间的加强筋厚度为10mm,筋板的倾斜角度经过受力仿真优化,能够将铰接端承受的径向载荷均匀传导到整个基座平面,避免筋板与筒体、基座的连接位置出现应力集中。基座上的R10圆角过渡,同样是为了优化铸造或者机加工过程中的应力分布,减少零件在热处理或者受冲击载荷时出现开裂的概率。

  从实际装配场景来看,该支撑座的安装底面为精加工平面,平面度控制在0.05mm以内,能够保证与设备安装面的贴合度,避免装配后出现铰接轴倾斜的问题。上方的20mm贯通孔通常与铜套或者微型滚动轴承配合,穿装铰接轴后可以实现摆臂的±30°范围内往复摆动,两端的沉孔可以加装防尘密封圈,避免车间内的粉尘、切削液进入铰接配合面,延长铰接副的使用寿命。在设计过程中,所有的壁厚都保持均匀,相邻壁厚差不超过3mm,无论是采用铝合金压铸还是45号钢铣削加工,都能避免出现加工变形或者铸造缩孔的问题。零件的未注倒角均为C1,既去除了加工毛刺,也不会影响配合面的装配精度。在一些轻载的自动化设备中,该支撑座也可以作为传感器的安装支架使用,利用上方的通孔穿装传感器调节轴,实现传感器检测角度的灵活调整,下方的基座通过螺栓固定在设备型材上,整体结构紧凑,占用安装空间小,不需要额外设计定制支架就能满足安装需求。
