该支撑类零件的设计核心围绕小型工装的手动转运、工位临时定位场景展开,日常可作为轻型检测工装、小型气动元件的安装基座使用,在装配线旁的临时工位、实验室小型测试台架上应用较多,无需额外吊装工具,操作人员可直接通过上部的圆弧提手完成工位间的短距离挪动,适配单批次小批量生产时频繁换型的工位调整需求。

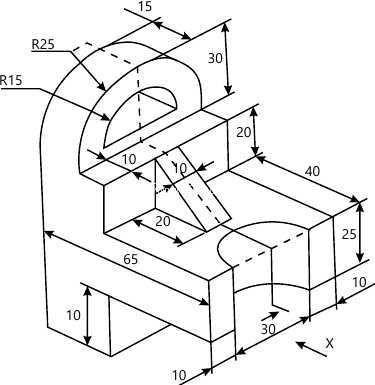

从结构功能来看,下部的矩形基座是核心承载区域,基座总长度65mm,右侧预留的半圆槽直径30mm,可直接卡接对应外径的圆柱定位销或者气动管路接头,基座底部10mm高度的实体结构可保证与安装台面的接触面积,避免受压后出现局部变形,基座右侧伸出10mm宽度的凸台,凸台高度25mm,可作为侧向定位的基准面,配合台钳或者快速夹钳完成零件的侧向压紧。上部的圆弧提手采用R25外圆弧、R15内圆弧的等厚结构,提手顶部宽度15mm,整体高度30mm,圆弧过渡处无尖锐棱角,手动提拉时不会硌伤手掌,提手与下部基座的连接位置设置了三角形加强筋,筋板厚度10mm,筋板从基座上表面20mm高度位置斜向连接至提手内侧根部,可避免提拉时提手与基座连接处出现应力集中,防止反复受力后出现焊缝断裂或者基体开裂的问题。

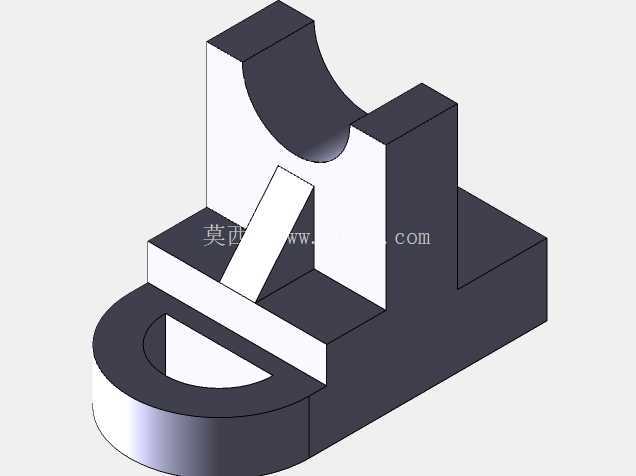

设计过程中优先考虑了手动操作的人机工程需求,提手的内圆弧半径15mm刚好适配成年男性手指的弯曲弧度,提拉时受力均匀,不会出现局部压强过大的问题;基座上表面的平面度公差可控制在0.1mm以内,保证安装在其上的工装元件不会出现倾斜偏移;所有外棱边均做了R0.5的倒角处理,去除加工毛刺,避免装配时划伤操作人员。尺寸链校核阶段,重点验证了加强筋的位置不会与基座上安装的元件产生干涉,筋板距离基座左侧边缘20mm,预留出足够的安装螺丝排布空间,基座上的安装孔可根据实际使用需求在后续加工中配做,当前三维模型保留了完整的基体结构,方便设计人员根据具体使用场景二次修改。
安装边界方面,该零件整体占用的安装空间长度为65mm,宽度方向(垂直于X轴方向)可根据实际使用需求调整厚度,当前模型的宽度基准适配40mm宽度的标准安装台面,基座高度10mm加上上部结构总高度为50mm,不会与周边的低矮工装产生空间干涉;右侧半圆槽的中心距离基座右端面10mm,卡接圆柱件时不会超出基座的外轮廓,保证整体结构的紧凑性,适合在空间局促的小型台架上使用。零件的加工工艺适配普通铣床即可完成全部外形加工,圆弧面可通过回转工作台或者数控铣加工完成,加强筋与基体为一体化结构,无需额外焊接,整体加工成本较低,适合小批量自制加工使用。
