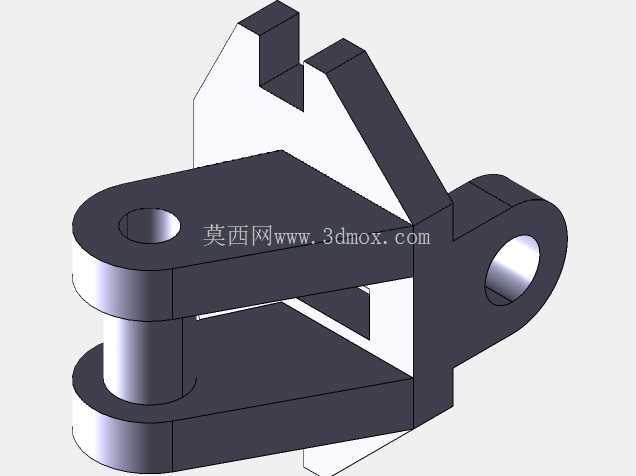

带矩形孔铰接式机械连接支座结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868972
  • 带矩形孔铰接式机械连接支座结构
  • 带矩形孔铰接式机械连接支座结构

  这类带铰接孔与矩形安装槽的支座构件,在工业设备的铰接传动链路里应用十分广泛,不管是工装夹具的翻转支撑结构、输送线的摆臂连接基座,还是小型专用设备的活动关节承载位,都能见到这类结构的身影。它的核心作用是为两个存在相对转动需求的构件提供稳定的铰接支撑,同时通过底部的安装结构完成与设备机架的刚性固定,保证铰接转动过程中整体结构不会出现偏移、窜动的问题。

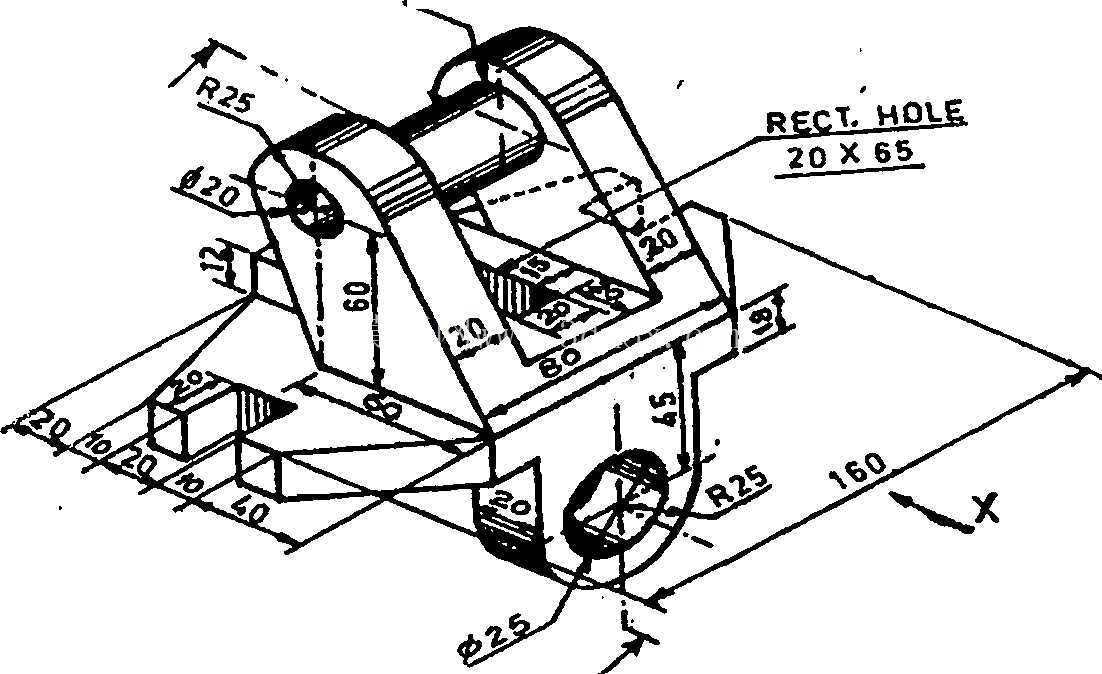

  从结构功能设计来看,构件上部设置了直径20mm的铰接通孔,孔位外侧做了R25的圆弧过渡,这个过渡设计不是单纯的外观处理,而是为了降低铰接孔周边的应力集中系数——毕竟铰接位是持续承受交变载荷的区域,直角棱边很容易在长期转动受力时出现疲劳裂纹,圆弧过渡可以把孔位周边的应力分散到相邻的立板结构上,大幅提升构件的疲劳寿命。上部铰接孔的中心到底部安装面的垂直距离为60mm,这个尺寸是根据配套铰接轴的转动包络范围确定的,既保证铰接的摆臂转动时不会和底部安装结构发生干涉,也不会因为支撑高度过高导致立板承受过大的弯矩。

  构件中部开设的20×65mm矩形通孔,是整个结构的减重与走线一体化设计,一方面在不降低整体结构刚性的前提下,去除了立板中部的冗余材料,降低了构件的整体重量,减少设备运动时的惯量;另一方面这个矩形槽可以作为设备气动管路、控制线缆的穿行走位通道,避免活动摆臂转动时管线被挤压、磨损,省去了额外设计管线固定支架的工序。立板与底部安装座的衔接位置做了20mm的加强筋结构,筋板的斜边角度经过受力校核,刚好可以把上部铰接位传递下来的垂直载荷、径向弯矩均匀分散到底部的整个安装平面上,避免衔接位置出现应力断裂的问题。

  底部安装结构的总长度为160mm,安装座的两端同样做了R25的圆弧处理,下部设置了直径20mm的定位孔,这个孔位是和机架上的定位销配合使用的,安装时可以先通过定位孔完成构件的快速对位,再通过安装座上预留的固定孔完成锁紧固定,能有效降低现场安装的对位难度,减少装配工时。安装座上的固定孔位间距经过严格核算,两个固定孔的中心距为40mm,孔边到安装座边缘的距离为20mm,这个尺寸既保证固定螺栓有足够的锁紧空间,也不会因为孔位过于靠近边缘导致安装座受压时出现边缘崩裂的问题。安装座的总厚度为45mm,这个厚度是根据铰接位的最大额定载荷计算得出的,保证在最大偏载工况下,安装座的变形量控制在机械设计要求的0.05mm以内,不会因为基座变形影响铰接转动的顺畅度。

  从建模逻辑来看,这类结构的三维建模需要优先确定两个铰接孔的中心距与相对位置,这是整个构件的装配基准,一旦基准尺寸出现偏差,后续装配时就会出现铰接轴卡滞、摆臂转动不畅的问题。建模时先通过拉伸特征生成整体的轮廓基体,再依次切除铰接孔、中部矩形槽、底部安装孔,最后添加各处的圆角过渡特征,需要注意的是圆角特征的添加顺序要放在切除特征之后,避免圆角特征被后续的切除操作破坏,导致应力集中的位置没有得到有效处理。另外建模时要严格控制各尺寸的公差配合,上部铰接孔与铰接轴采用间隙配合,孔的尺寸公差要控制在H7等级,保证铰接轴转动时无卡滞;下部定位孔与定位销采用过渡配合,保证安装对位的精度,避免构件安装后出现位置偏移。

  在实际选型应用时,需要根据设备的实际载荷大小确认构件的材质,如果是轻载的工装夹具场景,采用普通Q235钢材做表面发黑处理即可满足使用需求;如果是中载的传动摆臂场景,则需要选用45号钢做调质处理,提升构件的整体强度与抗冲击性能;如果是在有腐蚀介质的环境下使用,还可以选用不锈钢材质加工,或者在构件表面做镀锌、喷塑处理,提升构件的耐腐蚀能力。安装时要保证铰接孔的轴线与摆臂的转动轴线完全重合,避免出现别劲的问题,同时要在铰接位添加润滑脂注油通道,定期补充润滑脂,减少铰接轴与孔位的磨损,延长构件的整体使用寿命。
