内燃机活塞高精度三维结构设计作品

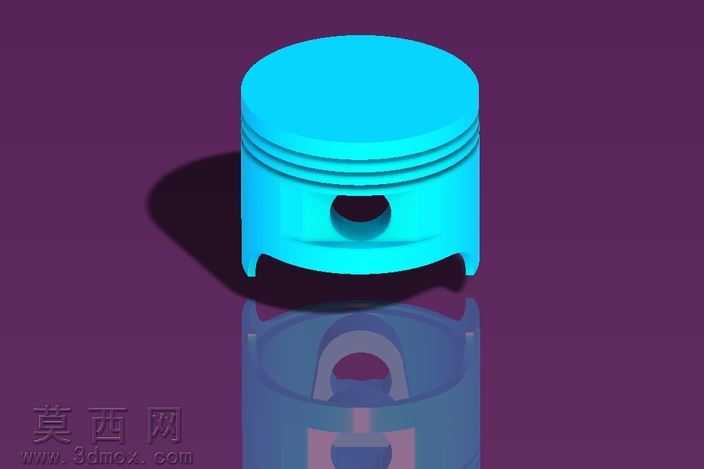

本作品为内燃机核心往复运动部件活塞的三维数字化设计成果，建模阶段严格遵循活塞实际工程设计的尺寸规范与结构逻辑，采用参数化建模方式完成整体造型搭建。首先构建活塞顶部的圆柱形基体，精准还原活塞顶面的平面形态，保证燃烧室侧的配合基准精度；随后依次完成活塞环带区域的结构设计，在活塞上部环槽位置精准切削出三道等距分布的环形凹槽，对应实际活塞的气环与油环安装位，槽体的宽度、深度以及相邻槽的间距均参考通用内燃机活塞的工程参数设定，确保环带结构与密封件的装配适配性。在活塞销座区域，建模时精准定位销孔的中心轴线，保证销孔与活塞轴线的垂直度公差符合设计要求，销孔内部做了适配活塞销安装的结构处理，同时对销座与活塞主体的连接位置做了平滑过渡的加强结构设计，还原实际产品中该区域的力学强化特征，避免应力集中问题。活塞裙部的设计采用了符合实际工作工况的型面处理，裙部下端的开槽结构精准还原，用于适配活塞工作过程中的热膨胀变形需求，裙部的曲面过渡经过反复调整，保证与气缸内壁的配合间隙符合工程要求。材质与渲染阶段，为模型赋予了高亮的金属质感材质，模拟铝合金活塞的表面光泽特性，调整材质的反光度、粗糙度参数，还原金属机加工后的细腻表面效果；场景搭建采用深紫色纯色背景，添加柔和的环境光与定向光源，通过光影投射突出活塞的立体结构特征，底部添加镜面反射效果增强视觉表现力，清晰展现活塞各部位的结构层次与轮廓细节。整个设计过程从实际工程应用需求出发，每一处结构都对应活塞真实的功能作用，既保证了三维模型的视觉展示效果，也精准还原了活塞产品的结构特征与装配逻辑，可用于动力系统原理演示、机械结构教学以及相关产品设计的参考素材。
