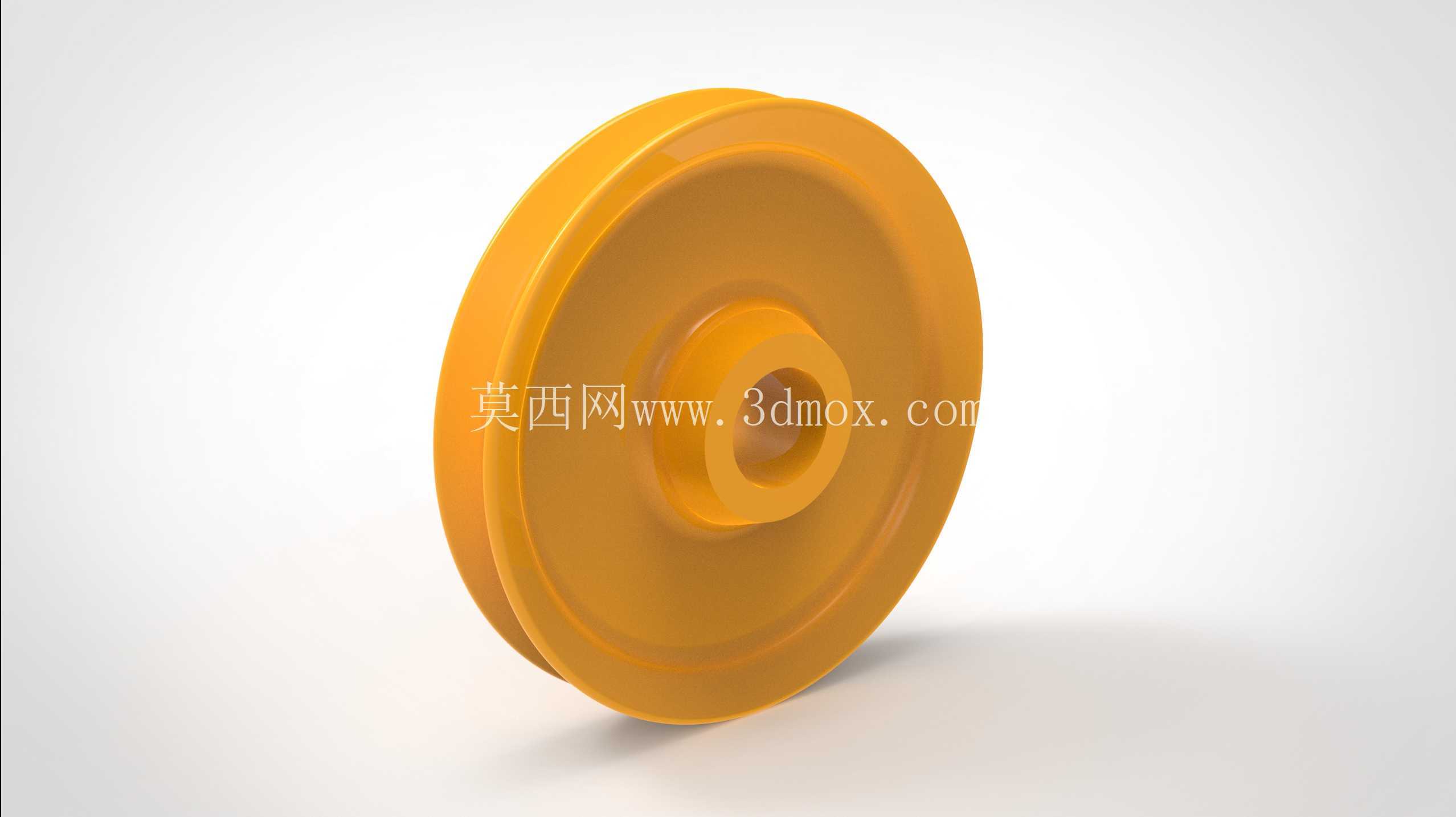

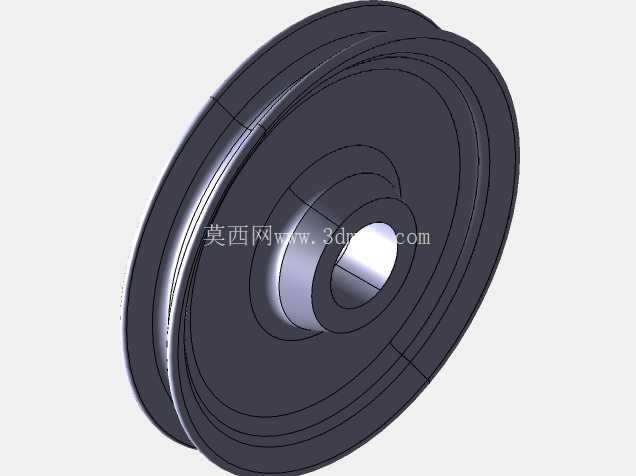

单槽导向传动滑轮结构设计

　　在起重吊装、物料输送、线缆导向等诸多工业场景中，滑轮是承担载荷传递、运动方向转换的核心基础零件，其结构合理性直接影响整套传动系统的运行稳定性与易损件更换周期。本次设计的单槽滑轮，针对中轻载工况下的钢丝绳、尼龙绳传动需求做了结构优化，区别于传统铸造滑轮的厚重结构，在保证轮体强度的前提下做了轻量化处理，适配自动化输送线、小型起重设备、门窗启闭机构等多场景的安装使用需求。从实际使用场景出发，这类滑轮最常出现在塔式起重机的变幅机构、带式输送机的张紧装置、电梯门机的传动系统、自动化仓储的提升模组中，核心作用是改变柔索的施力方向，同时降低柔索滑动过程中的摩擦损耗，避免柔索与刚性机架直接接触产生的磨损失效。设计过程中首先确定了轮槽的截面参数，轮槽的圆弧半径比适配柔索的公称半径大6%，既保证柔索能够完全嵌入槽内不出现脱槽风险，又避免槽壁与柔索侧面过度挤压造成的柔索表层磨损；轮槽的深度设置为柔索直径的1.5倍，在柔索出现小幅偏摆时依然能够保持有效约束，不需要额外加装防脱护罩即可满足常规工况的使用要求。轮体的主体结构采用辐板式设计，区别于传统筋条式滑轮，辐板与轮缘、轮毂的过渡位置全部做了R角圆弧过渡，避免应力集中导致的轮体开裂，在长期交变载荷作用下不会出现过渡位置的疲劳断裂问题。

　　轮毂部分的内孔设计为直孔配合结构，适配标准深沟球轴承的安装尺寸，轴承安装位的轴向定位靠轮毂两端的台阶面实现，不需要额外加装轴套即可完成轴承的轴向固定，减少装配环节的零件数量；轮毂的长度比轮缘的宽度小20%，保证安装后轴承端面能够突出轮毂端面，与安装支架的侧壁预留足够的间隙，避免轮体转动过程中与支架发生摩擦干涉。从安装边界来看，轮体的最大外径根据柔索的最小弯曲半径确定，保证柔索绕经滑轮时的弯曲曲率在材料允许范围内，不会因为弯曲半径过小导致柔索内部的纤维丝或钢丝出现断丝失效；轮体的总宽度控制在适配安装支架的开档尺寸范围内，安装后轮体两侧与支架的间隙保持在1-2mm，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致柔索偏摆量超标。

　　实际选型使用时，需要注意该滑轮的额定载荷匹配，轮缘的壁厚经过强度校核，能够承受额定载荷下柔索对槽壁的挤压应力，在1.25倍过载测试下不会出现轮缘变形问题；轮槽的表面粗糙度控制在Ra3.2，既保证足够的光滑度降低柔索磨损，又不会因为表面过于光滑导致柔索与轮槽之间出现打滑。不同于重型起重设备用的双缘滑轮，这款单槽滑轮的轮缘外侧做了锥面过渡，在安装空间受限的场景下能够减少相邻部件的干涉风险，比如在密集排布的线缆导向机构中，锥面结构可以引导线缆顺利滑入轮槽，降低安装调试时的对位难度。设计过程中还考虑了后期维护的便利性，轮毂内的轴承可以直接从一端顶出更换，不需要破坏轮体结构，当轮槽出现磨损超差时，只需要更换整个轮体即可，不需要更换配套的安装轴与支架，降低设备运维的配件成本。在传动效率方面，因为采用了标准轴承配合结构，滑轮的转动阻力远大于无轴承的滑动式滑轮，在柔索传动过程中不会因为轮体转动卡滞导致柔索出现滑动摩擦，能够有效降低整个传动系统的功率损耗，对于长距离输送的柔索传动系统，这种低阻力滑轮能够减少10%左右的传动损耗。

　　针对不同的使用环境，轮体的材料可以根据需求选择工程塑料或者铸钢，工程塑料材质的滑轮自重更轻，运行噪音更低，适合室内自动化设备、办公设施等对噪音控制有要求的场景；铸钢材质的滑轮耐磨性能更好，承载能力更强，适合户外起重设备、矿山输送设备等重载、多粉尘的使用场景。需要注意的是，安装时要保证滑轮的轮槽中心平面与柔索的运动方向处于同一平面，偏角不能超过2度，否则会导致柔索与轮槽侧壁出现异常磨损，缩短柔索与滑轮的使用寿命；同时要定期检查轮槽的磨损情况，当轮槽的壁厚磨损量超过原厚度的10%时，需要及时更换滑轮，避免出现轮缘破裂导致的安全事故。
