CATIA设计电动鼓风机装配结构

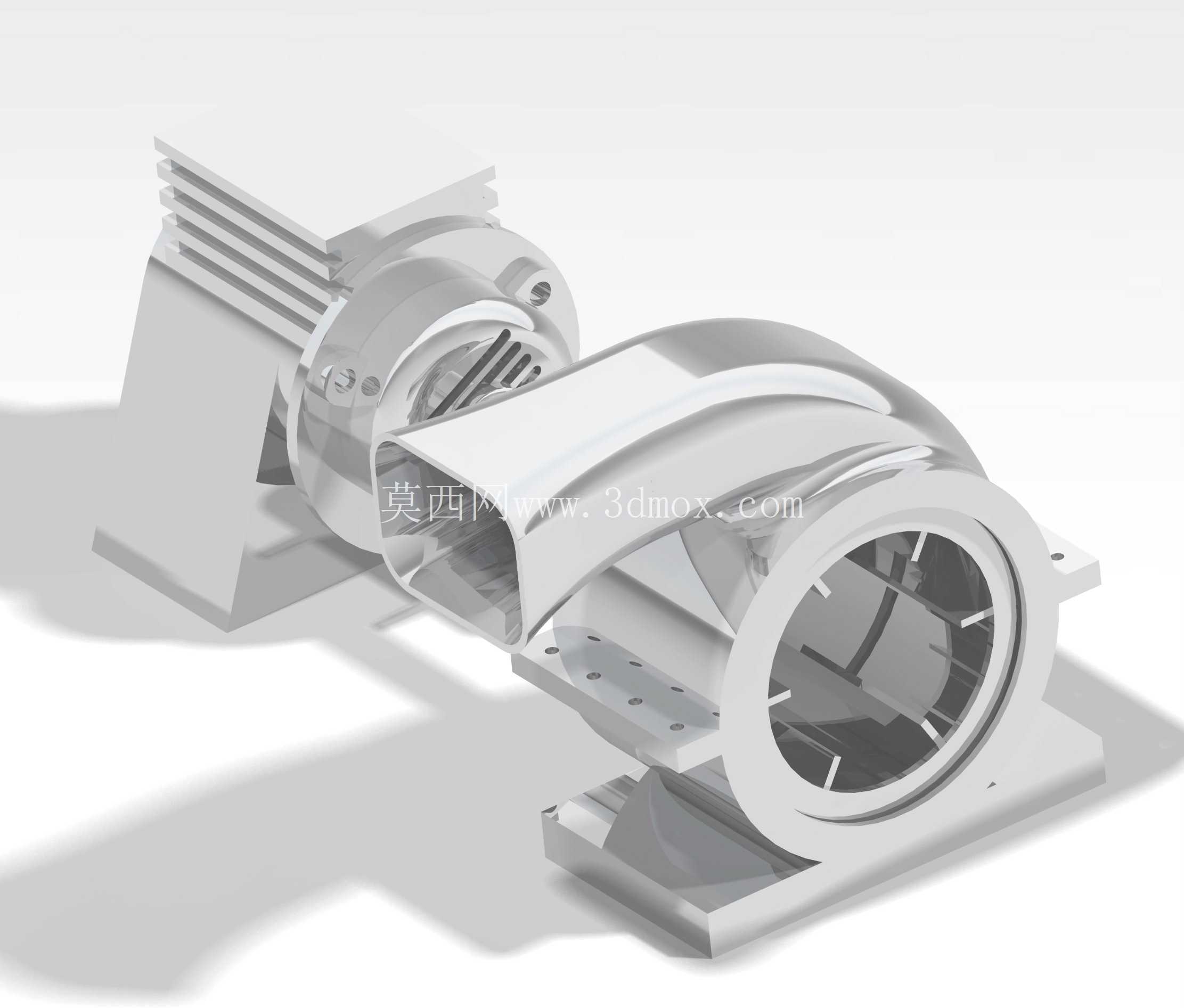

　　这款电动鼓风机的三维结构，是面向工业通风、设备散热、小范围气力输送场景开发的通用鼓风部件，日常在生产线工位冷却、小型除尘系统引风、燃烧设备助燃、电子设备柜散热等场景都能见到同结构产品的应用，核心作用是通过叶轮高速旋转形成压差，带动指定路径内的空气定向流动，完成送风、引风、散热、助燃等实际工况需求。

　　从结构设计逻辑来看，整体采用电机与风轮直连的集成式布局，没有额外设置传动皮带或联轴器结构，一方面能压缩整机的轴向安装尺寸，减少设备占用的安装空间，另一方面也能降低传动环节的能量损耗，提升鼓风效率，同时减少传动部件带来的故障点，降低日常运维的工作量。电机端的壳体外侧设计了平行排布的散热筋结构，这些筋条沿着电机轴向均匀分布，既可以提升电机壳体的结构强度，避免安装或运行过程中壳体受外力变形，更核心的作用是增大电机外壳与空气的接触面积，配合电机运行时自身的振动带动周边空气流动，带走定子绕组工作产生的热量，保证电机长时间运行时的温升控制在绝缘材料允许的范围内，避免过热烧毁。

　　风壳部分采用蜗壳式流道设计，流道截面从风轮位置向出风口方向逐渐扩大，这种结构可以将风轮高速旋转甩出的高速气流的动压逐步转化为静压，降低气流在风壳内部的湍流损耗，提升出风口的风压稳定性，保证送风距离与风量输出的一致性。风壳与电机端的连接采用法兰式定位结构，配合止口设计保证两者的同轴度，避免风轮旋转时出现蹭壳、动平衡超差的问题，连接点位均匀分布在结合面周边，保证连接刚度的同时，也方便后期拆解维护风轮或清理流道内积存的杂物。

　　底部的安装底座采用一体化铸造型式的结构设计，底座上预留了多个对应安装孔位，孔位的位置公差按照通用工业设备安装标准设定，可以适配常见的设备机架安装平面，安装时只需要匹配对应规格的螺栓即可完成固定，不需要额外制作转接支架。底座与电机壳体、风壳之间设置了加强筋结构，提升整体的结构刚性，避免设备运行时因风轮动平衡带来的振动导致连接部位松动，同时也能降低振动传递到安装机架上的幅度，减少整机运行的噪音。

　　建模过程中，所有配合面的公差都按照机械设计手册的推荐值设定，转动部位预留了合理的间隙，避免热胀冷缩导致的卡滞问题；风轮的叶片采用后向式结构设计，相比前向叶片，这种结构的运行噪音更低，风压特性更硬，适合需要稳定风压输出的工况场景，叶片与风轮轮毂的连接采用圆弧过渡，减少应力集中的同时，也能降低气流在叶片根部的涡流损耗。整机的安装边界充分考虑了工业场景的通用性，出风口的法兰尺寸匹配常规的通风管道口径，可以直接对接标准风管，不需要额外制作变径接头；接线部位设置在电机壳体的侧上方，避免冷凝水或管道漏出的液体流入接线盒造成短路问题，接线盒的防护结构满足常规工业车间的使用要求，可以阻挡粉尘与飞溅水滴进入。

　　在实际选型应用时，这款结构的鼓风机可以根据工况需求调整风轮的转速与电机功率，适配不同的风量风压需求，整体结构的模块化程度较高，电机部分、风壳部分、风轮部分、底座部分都可以单独拆分替换，方便后期维护时更换损坏的部件，不需要整体更换整机，降低使用成本。建模时所有的装配约束都按照实际装配逻辑设置，活动部件保留了合理的运动自由度，可以直接用于后续的运动仿真、干涉检查，也可以导出工程图用于生产加工的参考，结构上没有冗余的设计，所有的结构特征都服务于实际功能需求，没有为了外观增加不必要的造型，完全围绕工业场景的实用性展开设计。
