电源变压器用方形带孔密封绝缘垫片

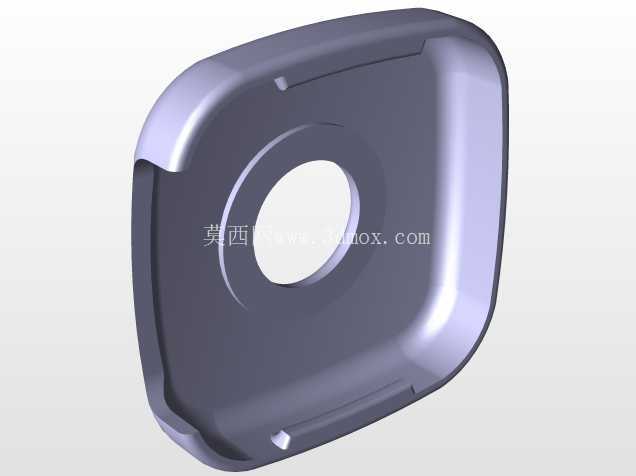

　　在电源变压器的整机装配环节，这类方形带孔垫片是绕组与壳体、壳体与端盖之间必不可少的配套零件，日常做变压器结构设计时，这类零件看似不起眼，却直接影响整机的绝缘可靠性、装配同轴度以及长期运行的密封防护性能。不同于常规圆形平垫片，这款垫片采用带圆角的方形外轮廓设计，主要适配方形壳体的电源变压器安装位，外轮廓的四个圆角做了等半径过渡处理，既可以避免方形直角在装配时刮伤变压器壳体的绝缘涂层，也能在自动化装配线上减少零件卡料的概率，提升上料效率。垫片中心开设的圆形通孔，是为变压器中心的固定螺杆或者绕组引出端子预留的穿装空间，孔位的同轴度公差在设计时控制在0.05mm以内，避免装配时出现孔位偏斜导致螺杆别劲、端子绝缘层被刮破的问题。从结构细节来看，垫片的边缘做了微卷边的沉台设计，这个结构并非装饰作用，而是在垫片压装到位后，沉台可以嵌入壳体对应的凹槽内，形成径向的限位，避免变压器在运输或者运行振动过程中，垫片出现径向窜动，导致绝缘间隙不足引发的爬电风险。垫片的厚度根据变压器的电压等级做匹配设计，常规低压电源变压器配套的该类垫片厚度在1.5mm到2mm之间，既可以满足绝缘耐压的要求，也不会因为厚度过大导致装配后整体尺寸超差，影响端盖的锁紧力矩。

　　在实际选型应用中，这类垫片主要承担三个核心作用：第一是绝缘隔离，隔开金属固定件与变压器绕组、铁芯之间的导电通路，避免出现多点接地或者短路故障；第二是密封缓冲，在端盖锁紧时，垫片可以填充壳体结合面的微观不平度，阻挡外界的粉尘、潮气进入变压器内部，同时缓冲运行过程中的振动冲击，减少紧固件松动的概率；第三是间隙调整，通过选配不同厚度的该类垫片，可以精准调整变压器内部绕组的轴向压紧量，避免绕组因为压紧力不足出现运行异响，或者压紧力过大导致绕组绝缘层破损。

　　做这类零件的三维建模时，首先要确认适配的变压器壳体安装位的边界尺寸，外轮廓的方形边长要比壳体安装凹槽小0.1mm到0.15mm，预留热胀冷缩的变形空间，避免温度变化时垫片膨胀挤压壳体导致变形；中心孔的直径要比穿装的螺杆或者端子外径大0.2mm到0.3mm，既保证装配时的顺利穿入，也不会因为间隙过大导致绝缘防护范围不足。垫片表面的几个小凸点结构，是装配时的定位卡点，压装时凸点卡入壳体对应的小凹坑内，实现周向防转，避免垫片在后续锁付螺丝时跟着转动，导致密封面错位。

　　在材料选择上，这类垫片一般采用耐温等级达到B级以上的绝缘材料，比如环氧玻璃布板或者改性尼龙，既满足绝缘性能要求，也具备足够的机械强度，在长期压紧状态下不会出现过度蠕变导致锁紧力下降。实际生产装配中，这类垫片的安装方向有明确要求，带沉台的一侧要朝向壳体凹槽方向，保证沉台完全嵌入槽内，如果装反会导致结合面出现缝隙，密封和绝缘性能都会大幅下降。很多刚入行的结构设计人员容易忽略这类小零件的细节设计，比如圆角半径过小、孔位公差放得太松、没有设计防转结构，往往会导致样机测试时出现绝缘不合格、装配效率低、振动后垫片移位等问题，而这些细节恰恰是电源变压器长期可靠运行的基础。在做整机的尺寸链校核时，要把垫片的厚度公差、压缩量纳入计算，保证端盖锁紧后，整体的装配尺寸符合设计要求，不会出现端盖压不紧或者过度压紧导致壳体开裂的问题。另外，垫片的边缘不能有毛刺、飞边，否则装配时毛刺脱落可能掉入变压器绕组间隙，引发内部短路风险，所以建模时就要对所有锐边做倒钝处理，给后续的模具加工或者冲压加工明确的工艺要求。
