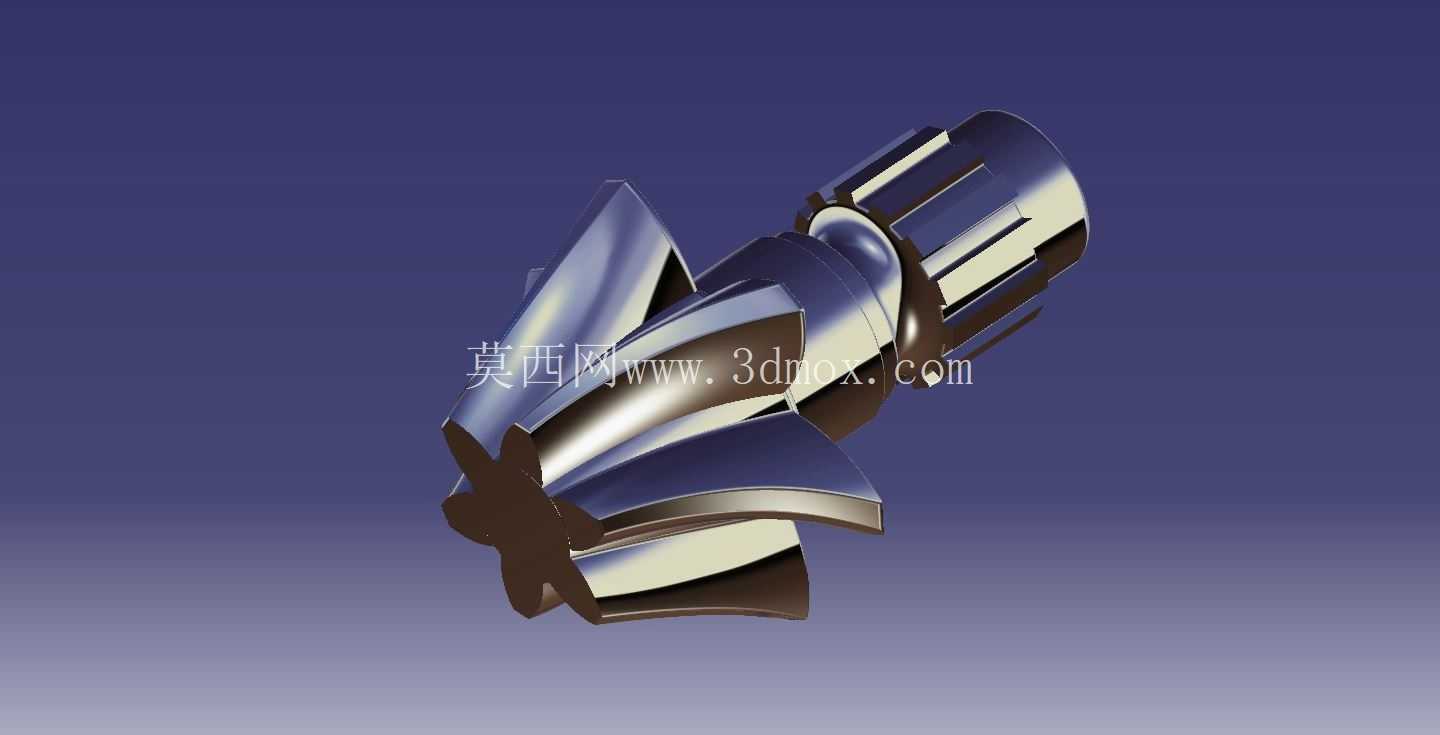

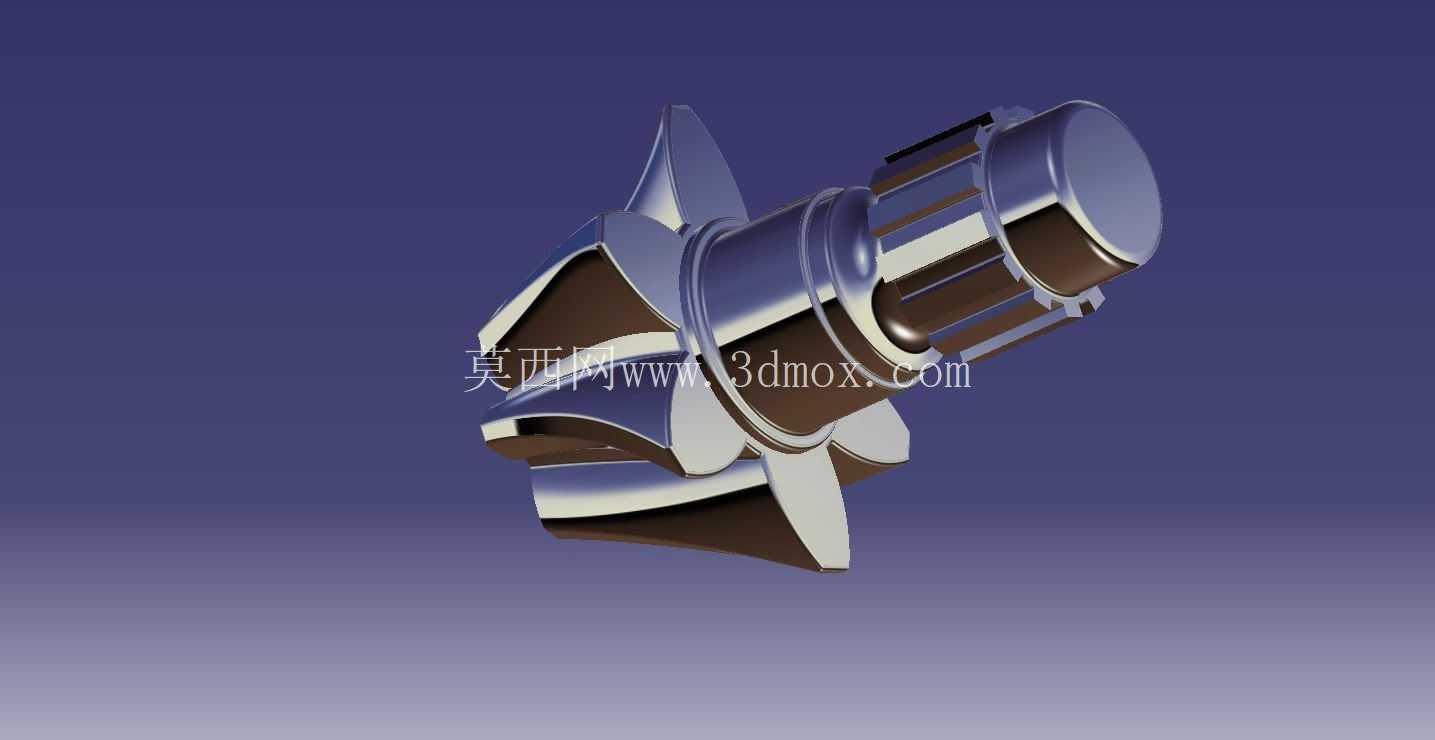

这款斜齿轮采用齿轴一体化结构设计,将啮合齿段与安装轴段整合为单一整体构件,消除了传统分体式齿轮与轴配合时的键连接间隙、装配同轴度误差等问题,能在高转速、重载交变载荷的传动工况下保持更稳定的传动精度,减少连接部位的应力集中风险。从实际应用场景来看,这类带安装轴段的斜齿轮常被布置在动力传输路径的中高速级,比如小型动力头的传动链、精密进给机构的动力输入端、小型变速单元的啮合副位置,相比直齿圆柱齿轮,斜齿轮啮合过程中轮齿是逐步进入、逐步退出啮合状态,不会出现直齿轮传动时的整齿突然撞击啮合的情况,传动过程的冲击、振动与运行噪音都能得到有效控制,适合对传动平稳性有一定要求的中低速重载或高速轻载传动场景。

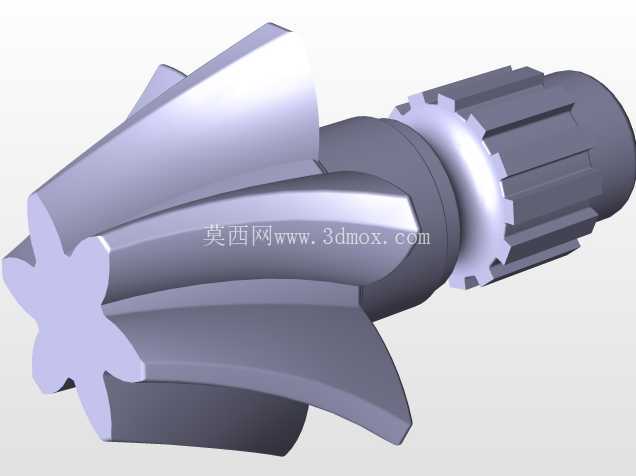

在功能特性层面,该斜齿轮的轮齿采用螺旋角设计,啮合重合度相比同参数直齿轮提升30%以上,轮齿受力时的接触线为斜线,单位齿长的载荷分布更均匀,单齿承受的峰值载荷更低,能有效提升轮齿的抗弯曲疲劳与抗点蚀能力,延长传动副的使用寿命。轴段部分设计有花键配合结构,可直接与外部传动轮毂、联轴器或带轮实现周向固定,无需额外加工键槽,既保证了扭矩传递的可靠性,也避免了键槽加工对轴段强度的削弱,轴端的定位台阶可直接与轴承内圈端面贴合,实现轴向位置的精准定位,减少装配时的调整工作量。
设计过程中,首先要匹配传动系统的传动比要求确定齿数与模数,结合安装空间的边界限制确定轮齿的螺旋角方向与角度大小,螺旋角的选择需要兼顾轴向力的平衡与啮合重合度的提升,若配对齿轮采用相反旋向的设计,可抵消部分轴向载荷,降低支撑轴承的轴向受力负担。齿形部分需要做齿顶修缘处理,减少轮齿啮合入端与出端的边缘接触应力,避免重载工况下出现齿端崩角的问题;齿向方向可根据实际载荷分布做适量的鼓形修形,补偿轴段受载弯曲变形带来的齿向偏载问题,让轮齿啮合时的接触斑点集中在齿面中部区域,提升载荷分布均匀性。
安装边界方面,轴段的配合直径需要与所选支撑轴承的内孔尺寸匹配,轴肩的高度要符合轴承安装的定位要求,不能超过轴承内圈的拆卸高度,方便后期维护时的轴承拆卸操作;轮齿部分的最大外径要预留足够的箱体安装间隙,避免轮齿旋转时与箱体内壁、润滑油路结构发生干涉,齿宽的选择要结合轴段的支撑跨距确定,避免齿宽过大导致轴段挠曲变形量超标,引发齿面偏载加剧的问题。花键配合段的长度要匹配连接件的轮毂宽度,保证花键的有效啮合长度满足额定扭矩传递的挤压强度要求,花键的定心方式采用大径定心,保证配合后的同轴度精度,减少高速旋转时的动不平衡量。
实际选型应用时,需要注意斜齿轮的旋向要与配对齿轮完全相反,啮合侧隙要根据传动精度等级、工作温度变化范围、润滑方式做合理调整,闭式油润滑工况下侧隙可适当取小值,开式润滑或工作温差较大的工况下要适当放大侧隙,避免热胀导致轮齿卡滞。支撑轴承的选择要能够同时承受径向载荷与啮合产生的轴向载荷,通常选用角接触球轴承或圆锥滚子轴承成对安装,安装时要调整合适的轴承预紧量,保证轴系的支撑刚度,减少轮齿啮合时的振动位移。轮齿的加工精度等级要匹配传动系统的转速要求,高速传动场景下需要提升齿形与齿向的加工精度,做动平衡校正,降低高速旋转时的振动与噪音。
