镂空式双铰接传动连接臂结构设计

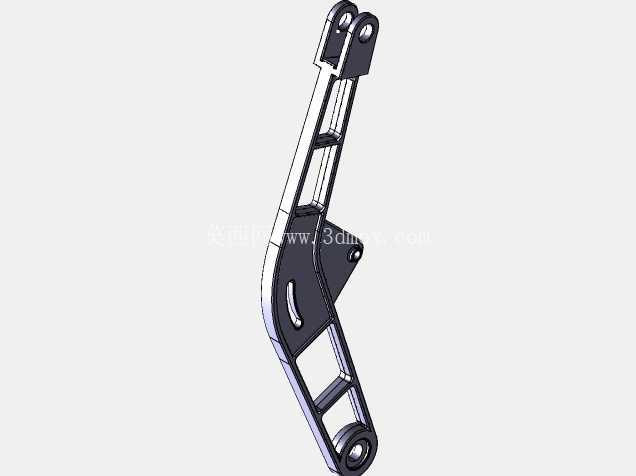

　　在各类自动化传动、工装夹具、小型执行机构的结构体系中，这类带双铰接端的镂空连接臂是承担力传递、运动轨迹约束的核心构件，日常多应用在轻载执行端的联动场景里，比如小型自动化设备的开合机构、工装夹具的摆臂传动、检测设备的探头位移支撑结构，甚至部分民用机械的操控联动结构中，都能见到这类结构的衍生设计。从结构本身来看，两端的铰接孔是核心的安装基准，上端采用双吊耳同轴孔设计，能够通过销轴与固定端或者驱动端形成稳定的铰接副，双吊耳的结构形式相比单耳铰接，能大幅降低销轴的单侧受力弯矩，减少铰接处的径向窜动，提升往复摆动过程中的结构稳定性；下端的单铰接孔则用于连接执行末端，孔位的同轴度公差需要控制在合理范围内，避免装配后出现运动卡滞、单侧磨损加剧的问题。

　　设计过程中首先要明确的是安装边界约束，这类摆臂类构件的安装空间通常比较紧凑，因此整体轮廓采用了随形的曲线过渡设计，没有多余的外凸结构，避免运动过程中与周边构件发生干涉。臂身的镂空设计并非单纯为了减重，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，去除臂身中间非受力区域的材料，一方面能够降低构件自身的重量，减少驱动端需要输出的惯性力矩，提升往复摆动的响应速度，尤其在高频往复运动的场景下，自重降低带来的惯性减小效果十分明显；另一方面，镂空的筋条沿着臂身的受力方向布置，主受力筋沿着两端铰接孔的连线方向延伸，侧面的辅助筋则承担抗弯扭的作用，这种筋条布局能够在材料用量最少的情况下，保证臂身的刚性满足使用要求，不会在额定载荷下出现超出允许范围的形变。

　　从功能特性来看，臂身侧面预留的定位孔是用于安装限位触发块或者辅助附件的，在实际应用中，这类孔位可以根据需求安装行程触发挡片、位置传感器的感应片，或者辅助的走线固定座，不需要额外在臂身上二次加工，提升了构件的通用性。铰接孔的内部需要配套轴套或者轴承，因此孔的尺寸公差、表面粗糙度都有对应的设计要求，装配后销轴与孔的配合间隙需要控制在合理区间，既要保证摆动顺畅无卡滞，又要避免间隙过大带来的运动精度损失。在实际选型应用时，需要先核算构件的受力工况，明确摆动过程中臂身承受的最大拉压力、弯矩以及交变载荷的频率，确认臂身的截面强度、铰接处的挤压强度满足工况要求，同时要核对两端铰接孔的中心距尺寸，确保装配后执行末端的运动轨迹符合设计预期，不会出现行程不足或者过位的问题。

　　这类结构的建模过程中，需要重点关注筋条与两端安装座的过渡圆角设计，避免应力集中在筋条与安装座的连接处，在交变载荷长期作用下出现疲劳断裂的问题；所有的棱边都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能减少热处理过程中棱边处的应力集中问题。臂身的曲面过渡采用了等厚度设计，在加工环节无论是采用机加工还是注塑、铸造成型，都能保证壁厚均匀，减少成型过程中的形变问题。如果应用在有腐蚀环境的场景中，还可以根据需求在表面做对应的氧化、喷塑处理，提升构件的环境适应性。在装配环节，上端双吊耳的铰接处需要保证两侧孔的同轴度，装配销轴时要避免强行敲入导致孔位变形，铰接处需要定期加注润滑脂，减少销轴与孔壁的磨损，延长构件的使用寿命。
