啮合传动双齿轮安装基座组件结构

项目分类:齿轮 发布时间:2024-12-26 ID:869688
  • 啮合传动双齿轮安装基座组件结构
  • 啮合传动双齿轮安装基座组件结构
  • 啮合传动双齿轮安装基座组件结构
  • 啮合传动双齿轮安装基座组件结构
  • 啮合传动双齿轮安装基座组件结构
  • 啮合传动双齿轮安装基座组件结构

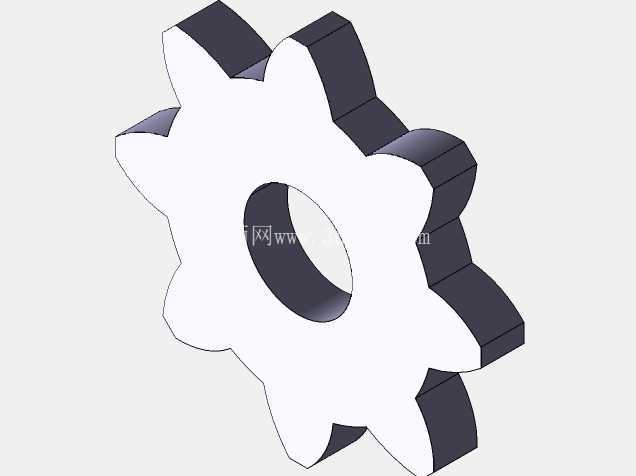

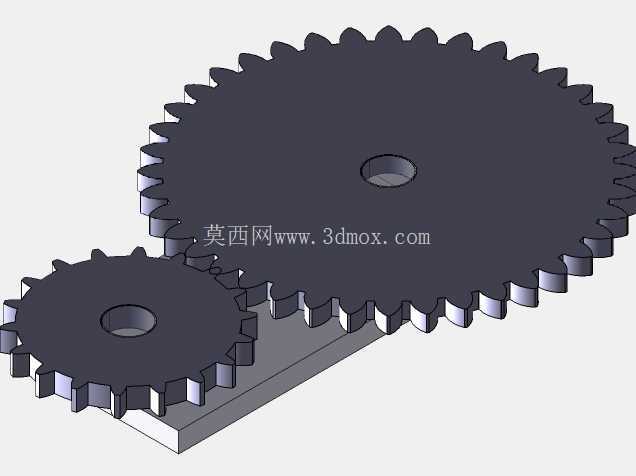

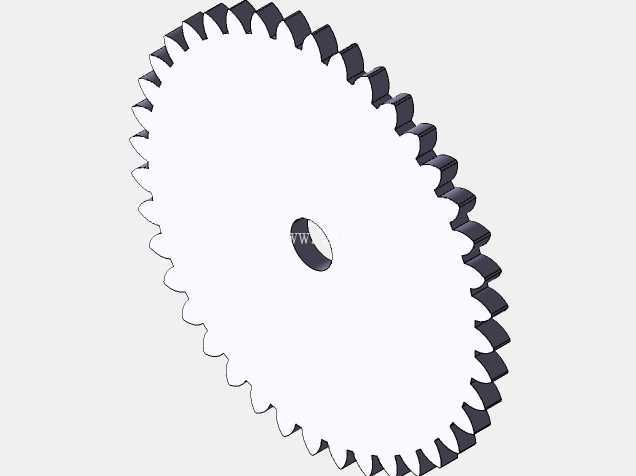

  这套啮合传动双齿轮组件,核心应用场景覆盖小型机电设备的动力传递环节,常见于低压电源配套设备的动力调节机构、小型工装的进给传动单元,也可作为机械原理教学演示的具象结构载体,用来直观展示定轴齿轮啮合的运动传递逻辑。从实际用途来看,这套组件承担小扭矩动力的换向、转速匹配功能,大齿轮作为从动端承接输入轴的低转速大扭矩输出,小齿轮作为主动端对接动力源的高转速输出,二者通过固定在基座上的轴孔实现定轴转动,基座同时承担两个齿轮的轴系定位、啮合间隙保持的作用,避免传动过程中齿轮出现轴向窜动、径向偏移导致的啮合卡滞或齿面磨损加剧。

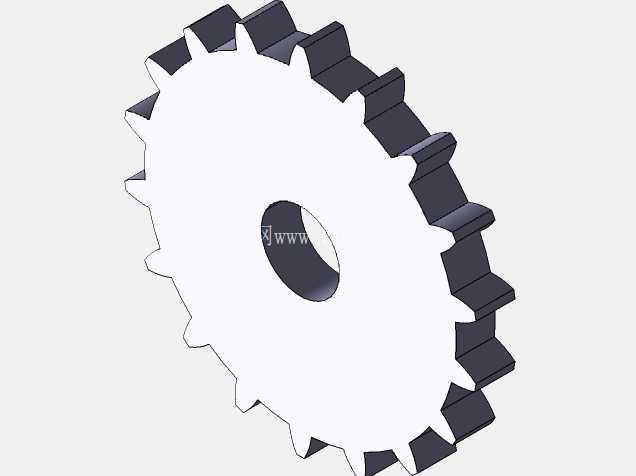

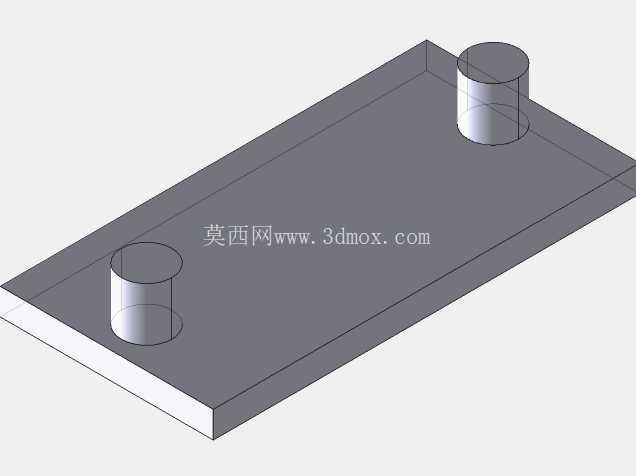

  设计思路上,首先确定传动比匹配需求,两个齿轮的齿数差对应明确的转速比,齿形采用标准渐开线圆柱直齿设计,齿顶高、齿根高参数符合通用机械传动的公差要求,齿侧间隙预留了常温下金属材料热胀冷缩的余量,同时兼顾润滑脂的填充空间,避免干摩擦导致的齿面过早失效。两个齿轮的中心孔均为通孔设计,孔壁公差采用过渡配合等级,可直接与对应直径的光轴配合,不需要额外加工键槽的场景下,也可通过顶丝实现周向固定,适配不同的安装需求。基座部分采用平板式结构,两个轴孔的中心距严格按照齿轮啮合的理论中心距加工,平面度公差控制在合理范围,保证齿轮安装后端面与基座平面平行,避免啮合过程中出现偏载。

  从安装边界来看,大齿轮的齿顶圆直径决定了组件的最大回转半径,安装时需要在大齿轮齿顶外侧预留不小于齿高的安全间隙,避免运转过程中与周边结构件发生刮碰;小齿轮的安装轴端需要预留动力输入的连接空间,可对接小型电机输出轴、手动摇柄等动力输入部件。基座的底面为安装基准面,可通过螺栓固定在设备的安装平台上,基座厚度满足轴系的支撑刚度要求,不会因为传动过程中的径向力出现基座变形。齿轮的厚度方向尺寸统一,保证啮合时的齿面接触长度达到设计值,不会出现局部齿面受力过大的情况。

  在实际工程应用中,这类双齿轮啮合组件常作为传动系统的基础单元,可根据实际负载需求调整齿轮的材料选型,轻载演示场景可采用工程塑料材质降低重量与成本,常规工业场景采用45号钢调质处理即可满足强度需求,重载场景则可选用合金钢材质并做齿面淬火处理提升耐磨性。设计过程中需要重点校核两个齿轮的重合度,保证连续传动过程中至少有一对轮齿处于啮合状态,避免出现传动冲击、转速波动的问题;同时轴孔与轴的配合公差需要根据转速高低调整,高转速场景下采用间隙配合并搭配轴承降低转动阻力,低转速大扭矩场景下采用过渡配合保证连接可靠性。这套结构的建模过程中,齿形的生成是核心环节,需要严格按照渐开线生成逻辑绘制齿廓曲线,再通过阵列、切除等特征完成单个齿轮的建模,最后按照中心距要求完成两个齿轮与基座的装配,装配时需要调整轮齿的啮合位置,保证齿侧间隙处于合理范围,避免出现干涉或间隙过大的问题。
