汽车发动机用涡轮增压器结构设计

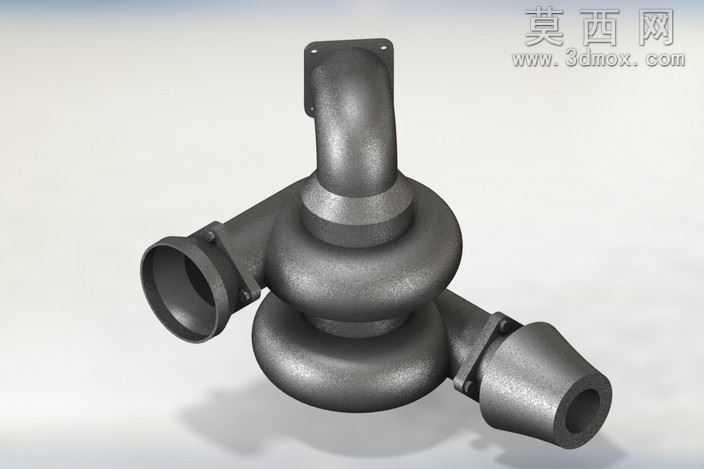

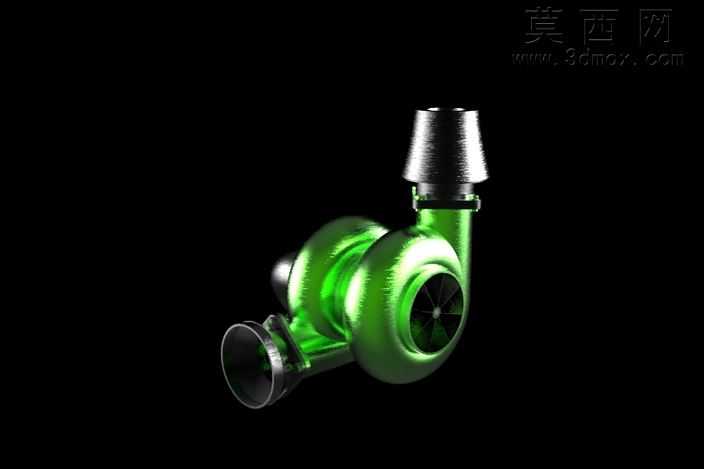

本作品为汽车发动机配套的涡轮增压器三维设计模型，建模阶段严格遵循车用涡轮增压器的真实工程结构比例，采用SolidWorks完成全参数化建模，整体结构拆解为压气机壳、涡轮壳、中间体、叶轮、涡轮轴、浮动轴承、密封环、进出口连接法兰等独立可编辑零部件，各部件间的装配约束完全匹配实际装配逻辑，可实现虚拟装配干涉检查与结构运动仿真验证。渲染阶段针对不同部件匹配对应材质属性：压气机壳采用亮面金属烤漆材质，还原量产产品的绿色涂装质感，调整材质反射参数模拟漆面的高光与漫反射效果，还原金属壳体的厚重质感；涡轮端壳体采用耐高温铸钢材质，调整粗糙度参数匹配高温工况下金属表面的哑光氧化质感；内部叶轮采用航空级铝合金材质，设置合适的金属反光度与细微颗粒纹理，还原精密加工部件的细腻质感；连接端口采用机加工金属材质，突出端面的平整加工痕迹与金属冷加工光泽。设计过程中重点还原涡轮增压器的核心工作结构：压气机端的叶轮叶片采用前倾后弯的气动优化造型，叶片曲面通过样条曲线放样生成，保证曲面顺滑无折角，匹配实际气体流动的气动需求；涡轮端采用径流涡轮结构，叶片曲面根据废气驱动的受力特性做弧度优化，保证废气能量利用效率；中间体部分预留了润滑油道与冷却水道的安装空间，浮动轴承的安装位尺寸严格匹配行业通用规格，进出口法兰的螺栓孔位、连接管径均参照车用涡轮增压器的通用标准设定，可直接用于教学演示、结构原理讲解或改装方案的参考验证。模型整体布线规整，无冗余几何特征，所有曲面均做了连续性优化，不存在破面、重叠面等建模问题，既可以用于渲染出图制作产品展示素材，也可以导出通用格式用于3D打印验证、工程结构分析等场景，完整还原了涡轮增压器通过废气驱动涡轮、同轴带动压气机压缩进气，提升发动机进气量从而增强动力输出的核心结构特点。
