摩托车CBR600燃油喷射系统三维结构设计

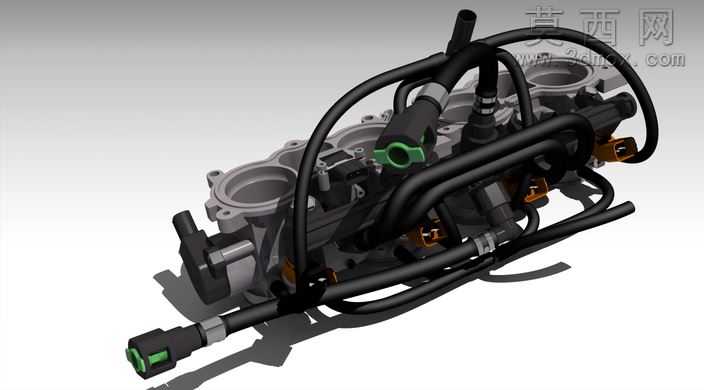

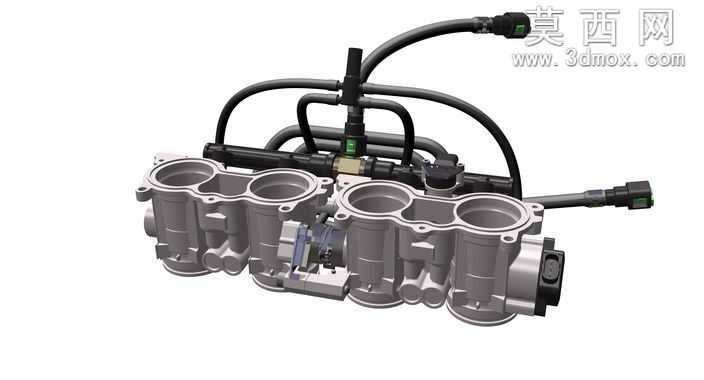

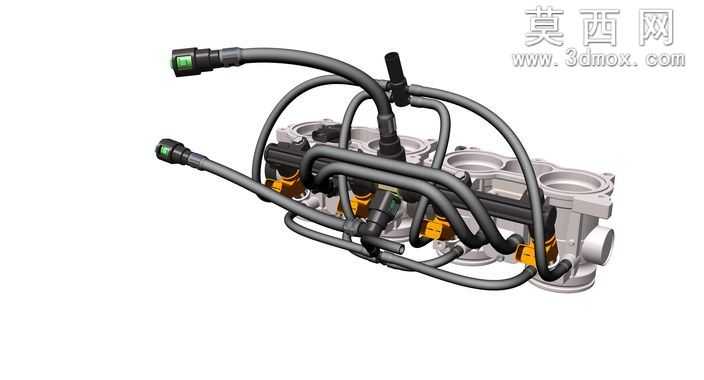

本作品为摩托车CBR600燃油喷射与加速联动系统的三维建模成果，建模过程依托主流三维设计软件完成全参数化构建，首先对系统核心构成进行拆解梳理，明确节气门体、喷油器总成、燃油输送管路、线束接插件、安装固定支架五大核心模块的层级关系，从基础草图绘制开始，严格参照实车部件的尺寸比例绘制各零件的截面轮廓，通过拉伸、旋转、扫掠、放样等基础特征命令完成单个零件的实体建模，针对管路类零件采用三维扫掠路径拟合的方式，精准还原实车管路的弯曲弧度、走向布局与连接位置，避免管路之间出现干涉错位的问题。材质渲染阶段，针对不同部件的物理属性匹配对应材质参数：金属节气门体与喷油器外壳采用哑光铸铝材质，调整金属粗糙度、反射率参数还原铸铝件的磨砂金属质感；燃油管路采用耐油橡胶材质，添加轻微的表面颗粒纹理与半哑光反光效果，还原橡胶管路的真实触感；接插件部位采用黑色硬质工程塑料材质，对接头金属触点部分添加高反光金属材质，区分塑料与金属部件的视觉差异；喷油器内部的密封胶圈采用黑色软橡胶材质，添加轻微的弹性形变视觉效果提升真实感。结构设计上，完整还原四缸发动机对应的四组喷油器布局，燃油管路采用并联式走向设计，确保四个喷油器的燃油供给压力均衡，节气门体的联动转轴与加速器拉索安装位做了细节还原，预留了与油门拉线的连接结构，各管路接头处的卡扣、密封结构均做了精细化建模，完整呈现部件的装配逻辑。设计思路上以还原实车系统的工作逻辑为核心，既保证外观结构与实车部件高度一致，也通过合理的装配约束还原各部件之间的连接关系，所有零件可完成虚拟装配验证，检查装配间隙与干涉情况，模型可用于摩托车供油系统的结构教学、改装方案验证以及维修拆解演示使用，整体模型布线规整，特征参数保留完整，可根据需求对管路走向、喷油器角度等参数进行调整修改，适配不同的设计验证场景。
