米卡尼斯曲柄滑块传动机构设计

　　这套米卡尼斯传动机构属于典型的曲柄滑块类运动转换结构，核心功能是将输入轴的连续旋转运动，通过特定的连杆轨迹约束，转化为输出滑杆的往复直线运动，和常规偏置曲柄滑块机构不同，这套结构的连杆采用了长环形槽设计，能够在特定行程段实现输出端的近似等速直线运动，大幅降低常规曲柄滑块机构在行程端点的速度突变与冲击，适合用在对传动平稳性有一定要求的轻载往复作业场景。

　　从实际应用场景来看，这类结构常被集成在小型轻工设备的进给单元、纺织机械的导纱往复机构、小型包装设备的推料工位中，相比齿轮齿条传动，它的结构零件更少，加工装配难度更低，不需要额外的润滑密封结构就能在低粉尘的常规车间环境下长期运行，相比凸轮传动，它的行程调整空间更大，只需要更换不同偏心距的曲柄销就能适配不同的往复行程需求，不需要重新加工定制复杂的凸轮轮廓。

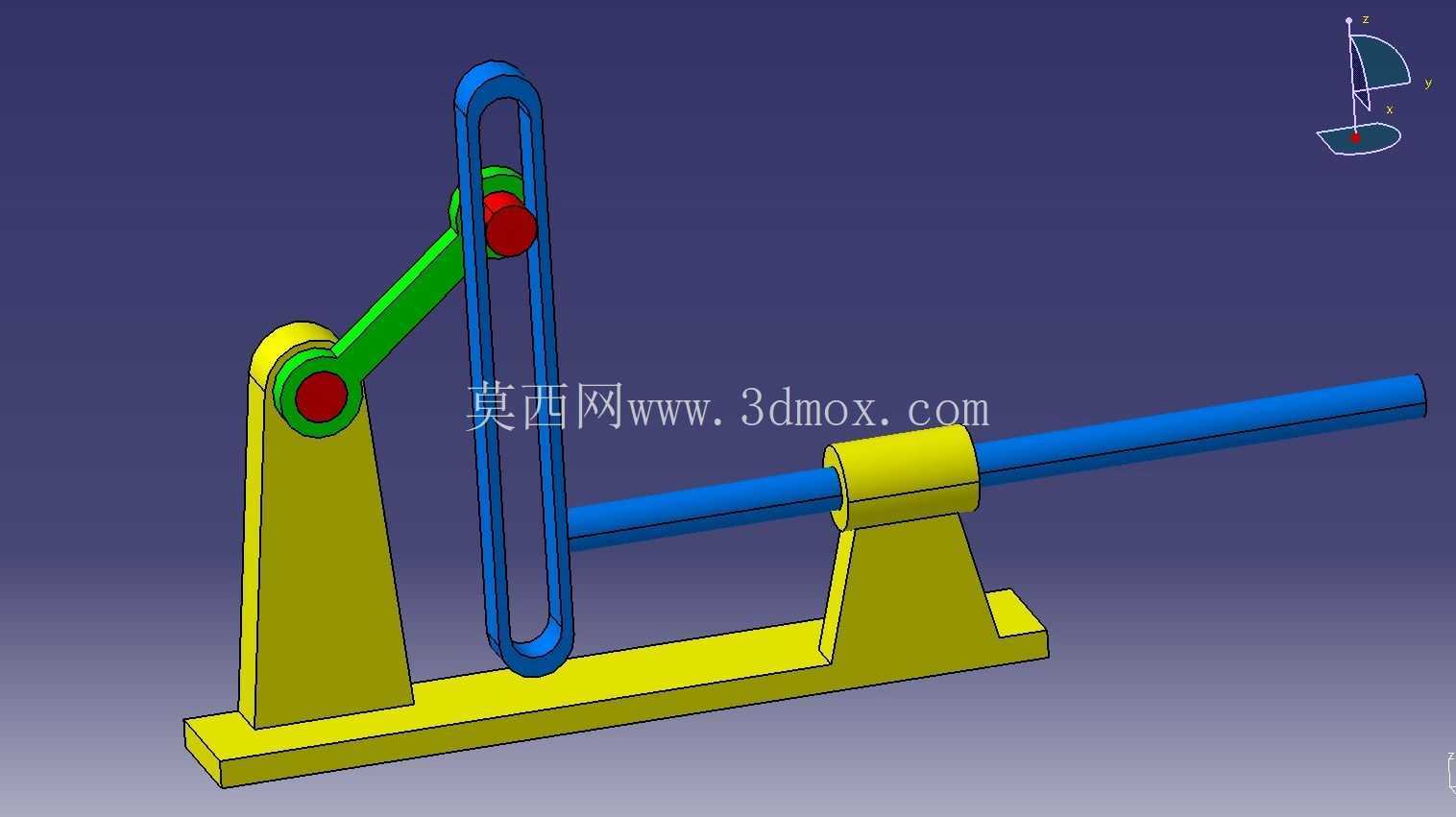

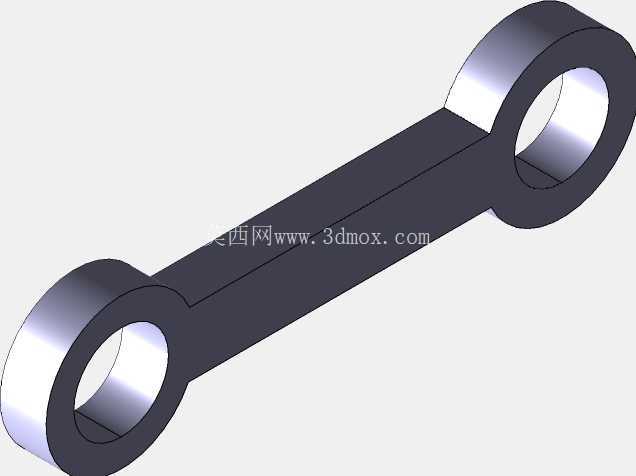

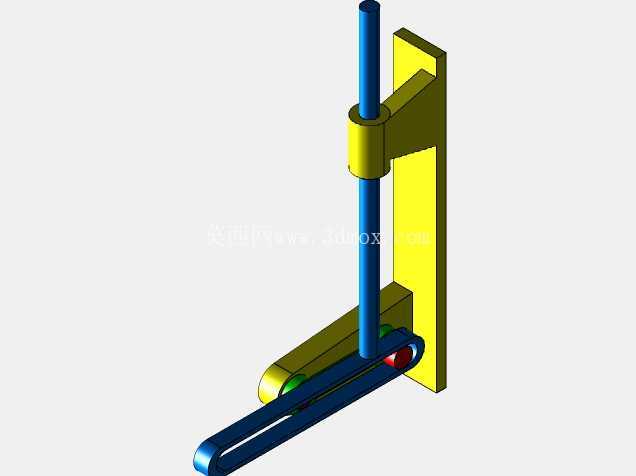

　　设计思路上，整套机构的支撑部分采用了两个分立的立式支座，左侧支座承担曲柄组件的旋转支撑，右侧支座承担输出滑杆的直线导向，两个支座通过一体式的安装底板连接，从根源上保证了两个支撑位的同轴度与位置精度，避免装配时出现支座错位导致的运动卡滞。曲柄部分采用短臂加圆柱销的结构，圆柱销嵌入环形连杆的长槽内，当曲柄做整周旋转时，圆柱销既可以在环形槽内做相对滑动，又能带动环形连杆做平面运动，环形连杆的另一端与输出滑杆做铰接连接，最终将复合平面运动转化为滑杆的纯直线往复运动。

　　外形尺寸与安装边界方面，整套机构的安装底板为平直矩形结构，两个支座的安装孔位采用对称分布设计，安装时只需要保证底板与设备安装面的平面度公差在0.1mm以内，就能满足运行精度要求。左侧曲柄的旋转中心到右侧滑杆导向中心的垂直距离是固定值，设计时已经规避了运动死点位置，曲柄整周旋转过程中不会出现机构锁止的情况。输出滑杆的直径与导向支座的内孔采用间隙配合，配合公差选H7/g6即可满足低阻力滑动需求，环形槽的宽度与曲柄销的直径采用相同的配合等级，槽的两端做了圆弧过渡，避免曲柄销运动到槽端时出现刚性碰撞。

　　功能特性上，这套结构的传动效率在轻载场景下可以达到90%以上，因为运动副全部为低副连接，接触应力小，零件磨损速度慢，日常维护只需要定期在铰接点和滑动面涂抹少量润滑脂即可。和同行程的常规曲柄滑块机构相比，它的输出滑杆在工作行程段的速度波动量可以降低40%左右，能够有效减少被驱动工件的惯性冲击，提升设备运行的平稳性。结构上所有零件都采用规则的几何造型，没有复杂的曲面特征，不管是采用机加工还是3D打印方式制作零件，都能快速完成加工，非常适合教学演示、小型自动化设备改造、非标设备原型验证等场景使用。在实际装配过程中，需要注意曲柄销与曲柄臂的连接要采用过盈配合，避免高速旋转时销子脱出，环形连杆的两个铰接端面要保证平行度，防止运动过程中出现偏载导致滑杆弯曲。
