曲轴连杆联动齿轮传动机构设计

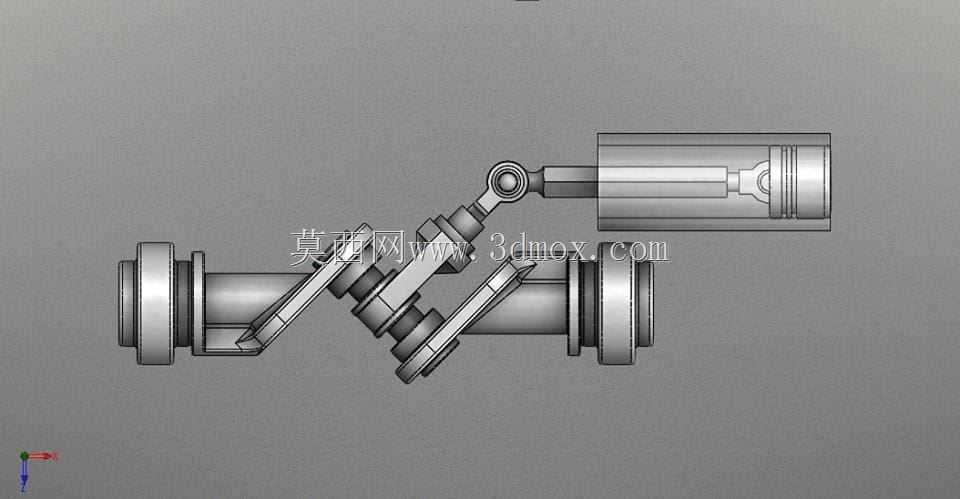

　　这套传动机构核心是将旋转运动通过曲柄连杆结构转化为直线往复运动，同时集成多组齿轮啮合副完成动力分流，常见于小型内燃动力单元、往复式压缩设备以及需要实现旋转变直线动作的专用工装内部。从实际应用场景来看，这类结构不需要额外添加凸轮或者导轨转换组件，仅靠轴系、齿轮、连杆的配合就能完成动力输出形式的转换，在小功率动力传输场景下能大幅压缩设备整体体积，减少中间传动环节的能量损耗。

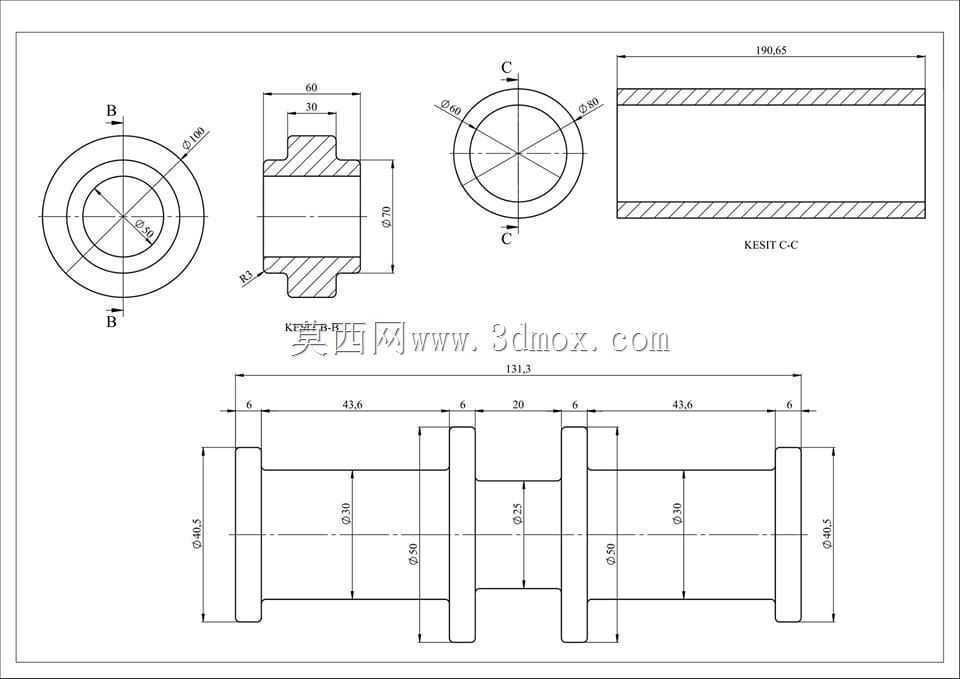

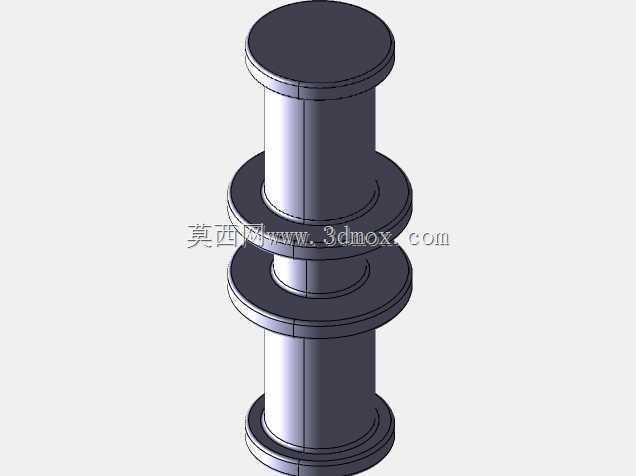

　　设计过程中首先要确定的是曲轴的偏心距参数，这个数值直接决定了末端活塞组件的行程长度，偏心距过大不仅会让连杆摆动角度超出合理范围，还会增加运转过程中的侧向分力，加快活塞与缸壁的磨损；偏心距过小则会导致往复行程不足，无法满足设备的排量或者冲压行程要求。建模时先完成基准轴的布局，两根平行布置的主轴分别承担动力输入和中间传动功能，输入轴端的齿轮与中间轴齿轮的啮合间隙需要控制在合理范围，既要保证齿面接触面积符合传动要求，又要避免过紧导致运转卡滞，齿侧间隙通常按照模数的0.04到0.08倍预留，适配常温下的金属热胀冷缩余量。

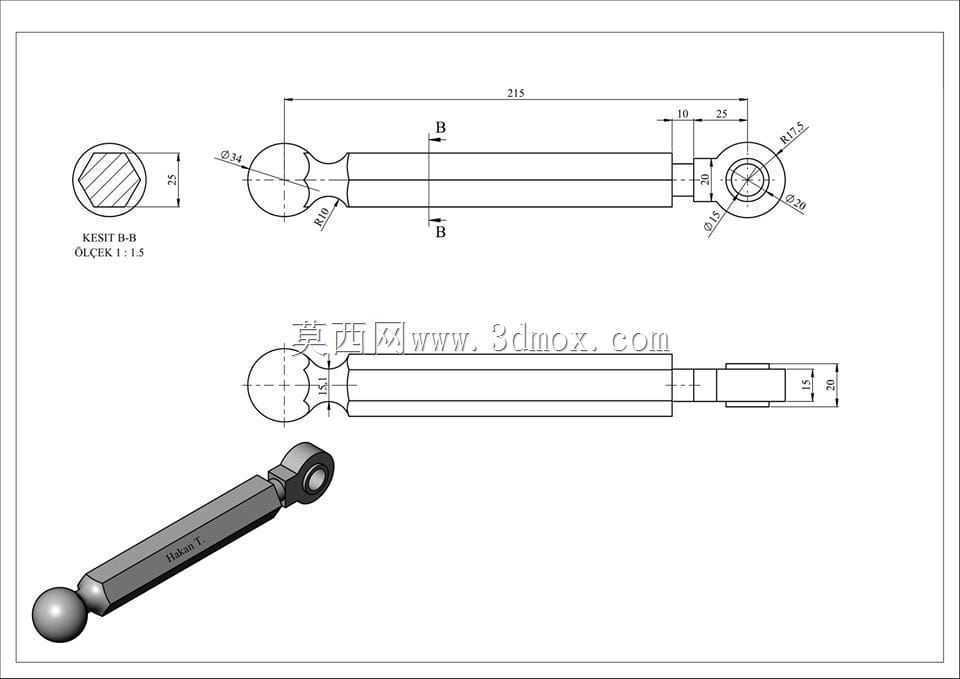

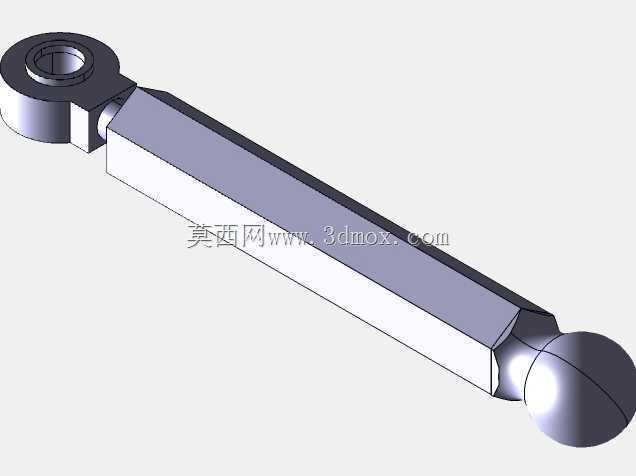

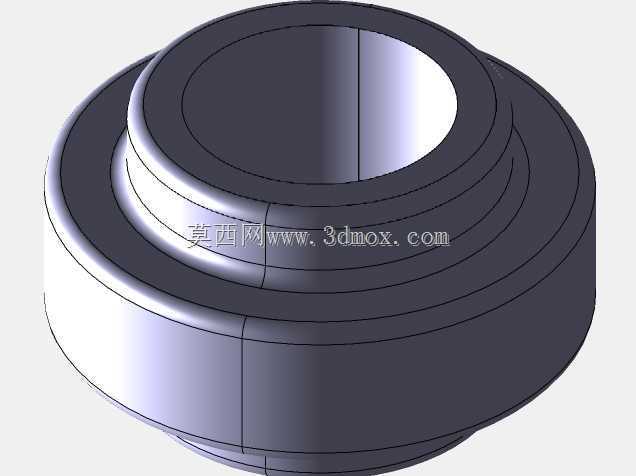

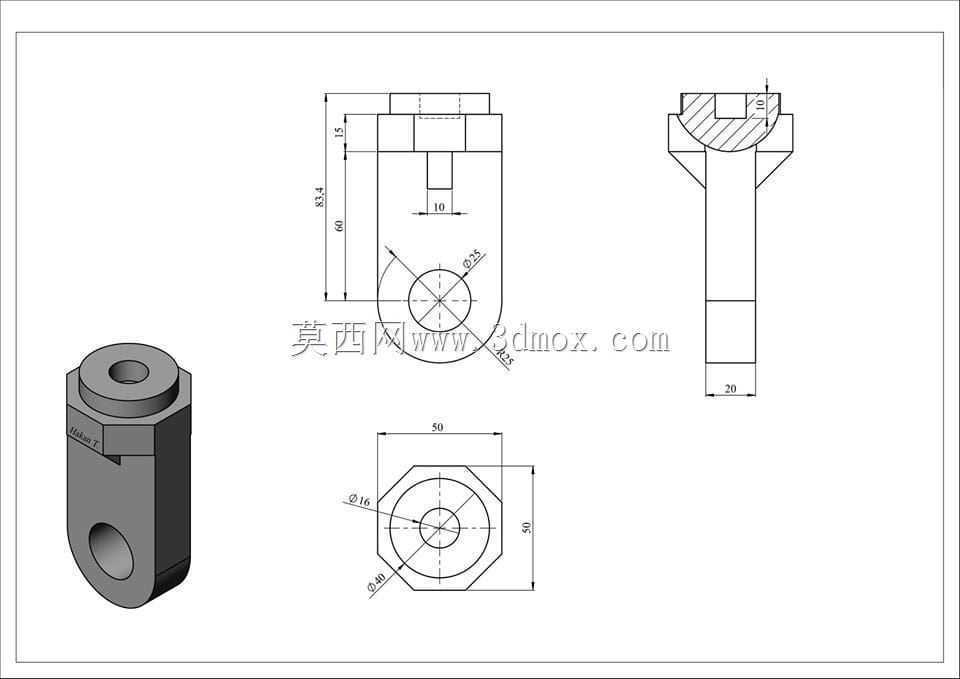

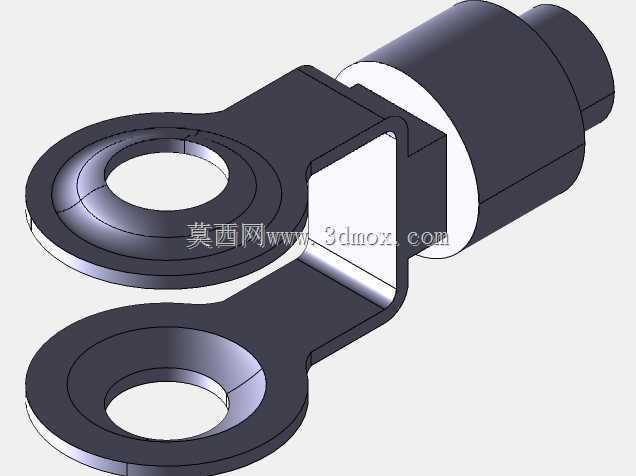

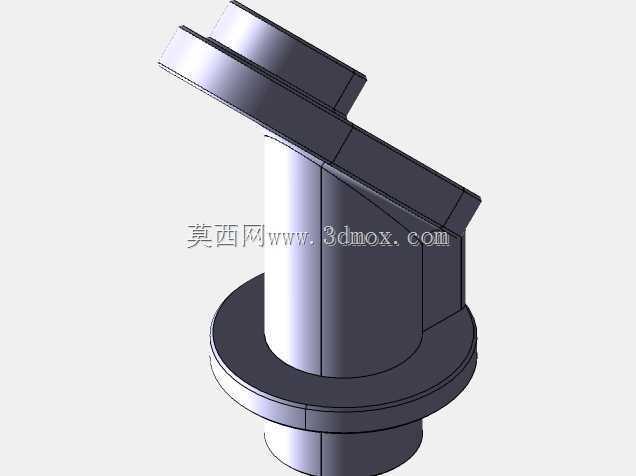

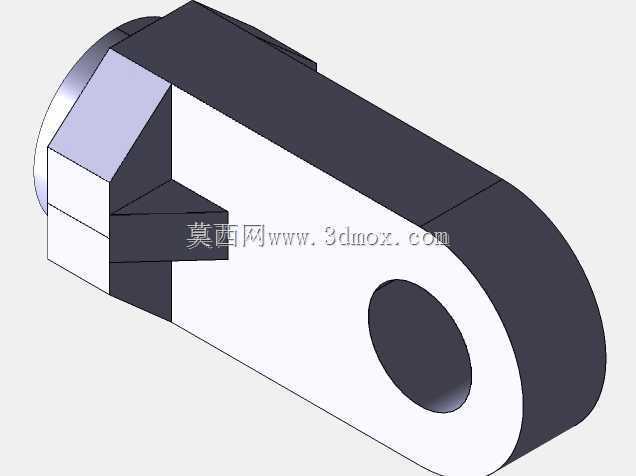

　　连杆部分的设计需要兼顾两端铰接点的自由度，大头端与曲轴曲柄销配合，需要加装轴瓦结构减少转动摩擦，小头端与活塞销连接，铰接处的间隙控制要考虑润滑脂的存储空间，避免干磨。整个机构的安装边界需要注意轴向定位，每一段轴的台阶位置都要设计对应的挡圈或者轴承端盖固定位置，防止运转过程中轴系窜动导致齿轮脱啮或者连杆卡滞。从外形尺寸来看，整个机构的径向最大尺寸由齿轮齿顶圆直径决定，轴向长度则需要叠加曲轴曲柄的厚度、连杆宽度、轴承安装位以及活塞组件的长度，在安装到设备壳体内部时，需要预留至少5mm的周边间隙，避免运转过程中运动部件与壳体内壁发生干涉。

　　功能特性上，这套机构可以实现单动力输入下的双形式动力输出，既可以从主轴端提取旋转动力外接其他旋转负载，也可以从活塞端提取直线往复动力完成冲压、泵送类作业，齿轮啮合传动的传动比固定，传动效率能达到90%以上，相比带传动或者链传动，不存在打滑或者跳齿的问题，适合对传动比精度有要求的场景。设计时还要考虑动平衡问题，曲轴的曲柄部分需要做对应的配重设计，抵消偏心旋转带来的振动，配重块的重量需要根据偏心距、连杆活塞组件的往复质量计算确定，避免高速运转时产生过大的振动噪音，影响设备整体使用寿命。

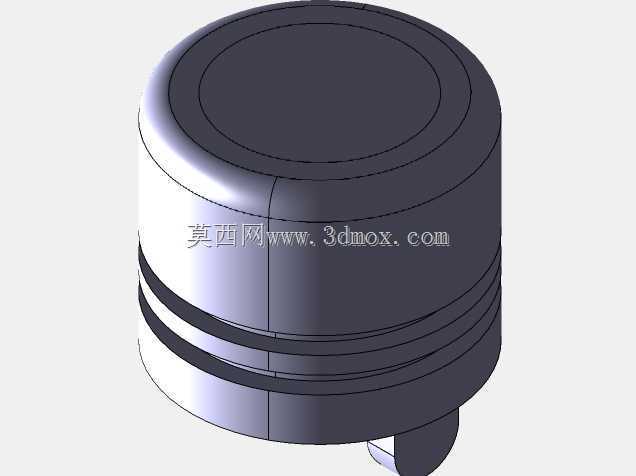

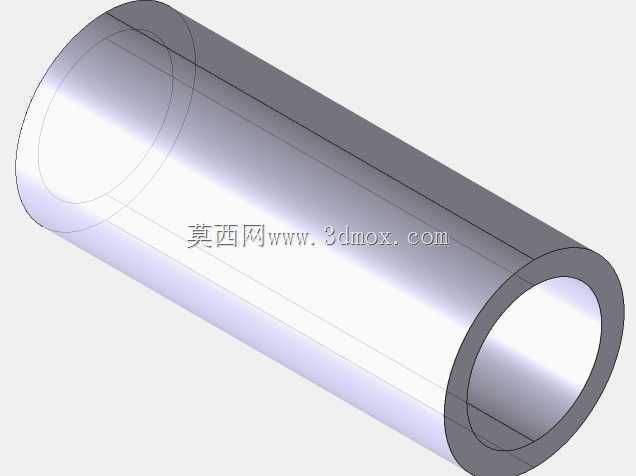

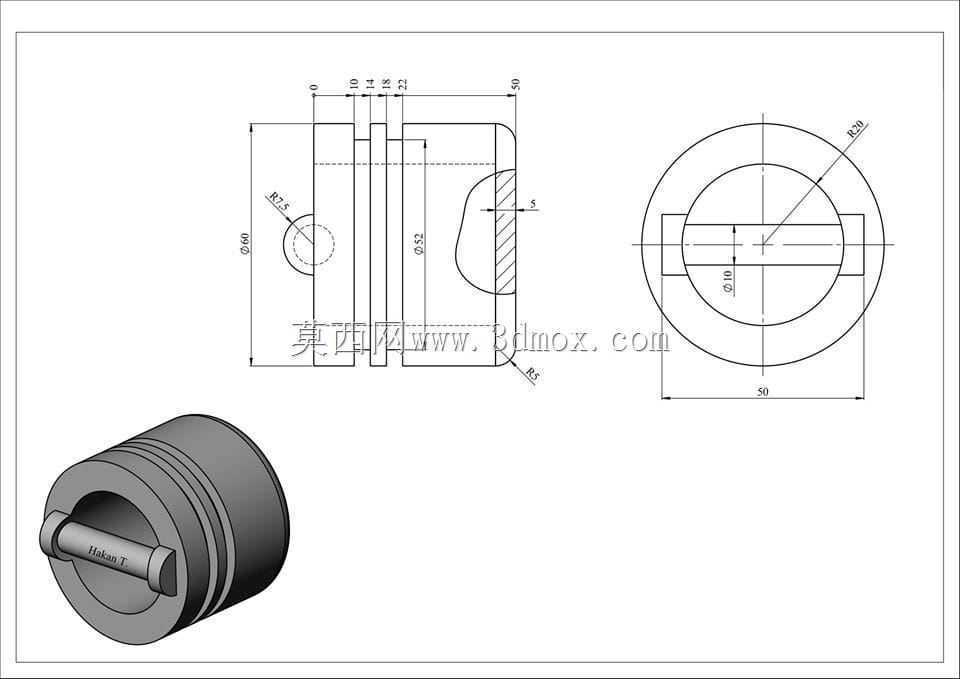

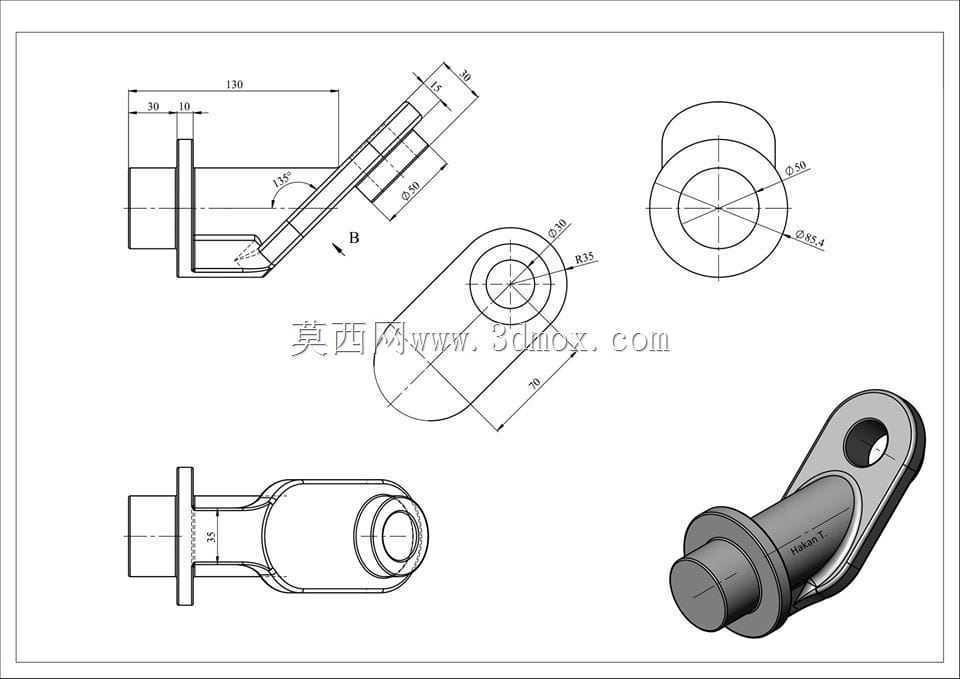

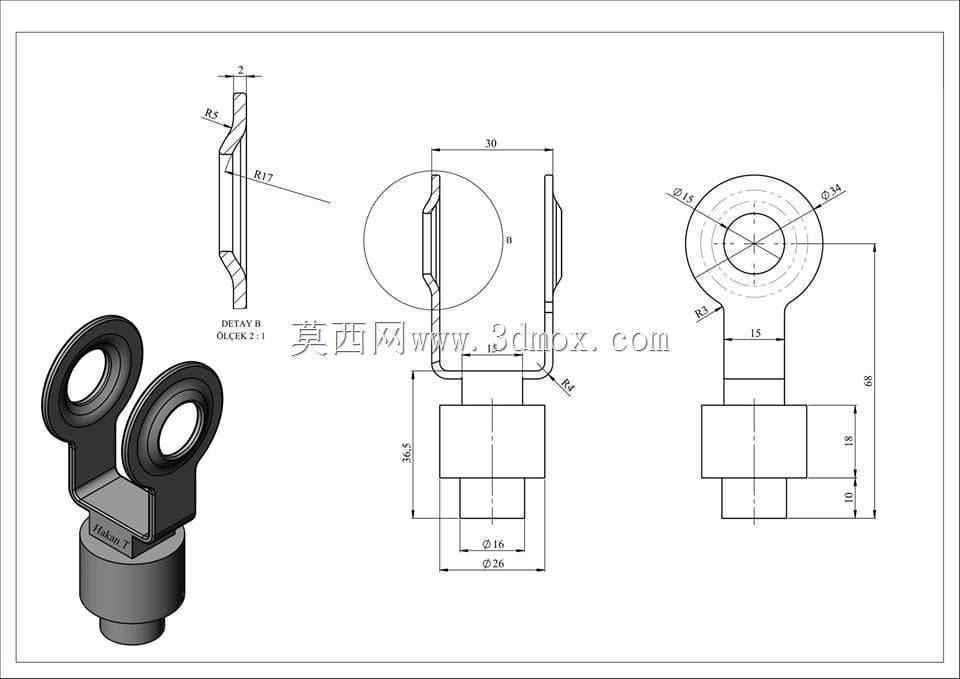

　　实际建模过程中，齿轮轮廓的绘制需要严格按照渐开线齿形生成，不能用近似圆弧代替，否则啮合过程中会出现传动不平稳、齿面应力集中的问题，齿根部分要做圆角过渡，减少应力集中导致的断齿风险。轴上的键槽位置要与齿轮的轮毂键槽对应，键的尺寸按照轴径选取标准规格，保证扭矩传递的可靠性。活塞部分的外径要与缸体内径采用间隙配合，配合公差按照H7/g6选取，既保证往复运动顺畅，又不会因为间隙过大导致密封失效。整个机构的润滑路径设计也需要在建模时提前考虑，在轴承位、齿轮啮合区、铰接点位置预留润滑脂加注通道，方便后期维护保养。
