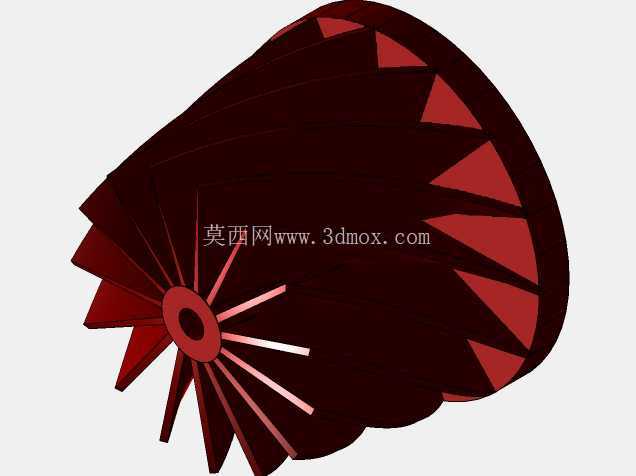

离心式径向叶片叶轮结构三维设计

　　这款径向直叶片结构的叶轮，主要适配小流量高扬程的流体输送场景，常见于小型离心通风机、微型泵类设备以及电源设备配套的散热送风单元中，在工业控制机柜散热、小型气源发生装置、低压流体输送管路里都能见到这类结构的应用。从结构设计逻辑来看，采用径向直叶片排布，核心是兼顾小尺寸工况下的结构强度与加工便利性，叶片沿轮毂周向均匀分布，每片叶片的型线为等厚度直板结构，相比后弯或者前弯的曲面叶片，直叶片的冲压成型难度更低，批量生产时的一致性更容易控制，同时在高转速工况下，叶片自身的离心应力分布更均匀，不会出现曲面叶片根部应力集中的问题，适合转速波动较大的应用场景。

　　叶轮中心设置带通孔的轮毂结构，安装孔的尺寸适配常规的微型电机输出轴，孔位与轴的配合选用过渡配合公差，安装时通过顶丝或者键连接传递扭矩，轮毂与叶片的连接位置做了小圆角过渡，避免焊接或者一体成型时出现应力开裂的问题，轮毂的轴向长度略大于叶片的轴向宽度，保证安装时叶轮与电机轴的配合长度足够，运行时不会出现轴向窜动。叶片的外边缘构成叶轮的外径边界，整体外轮廓为正圆形，叶片的径向长度与轮毂直径的比例控制在2.3:1，这个比例下的叶轮在相同转速下能获得更高的出口风压，适合需要克服一定管路阻力的送风场景。

　　叶片的轴向宽度沿径向保持等宽设计，流体在叶轮流道内的流动方向为径向向外，流道的截面面积从入口到出口逐渐扩大，能有效降低流体出口的动压损失，提升静压转换效率。在实际装配场景中，这类叶轮需要配套对应的蜗壳结构使用，叶轮与蜗壳内壁的径向间隙控制在2-5mm，间隙过大会导致流体回流，降低整机效率，间隙过小则容易在运行时出现碰擦故障，因此建模时已经将叶轮的外径公差、端面跳动公差都做了对应预留，方便后续出工程图时直接标注形位公差。从设计细节上看，每片叶片的安装角度与轮毂端面保持垂直，叶片的厚度根据叶轮整体尺寸做了匹配，既保证叶片在高速旋转时不会出现形变，也不会因为厚度过大增加不必要的转动惯量，降低电机的启动负载。

　　叶轮的进风侧为轮毂所在的中心区域，流体从轴向进入叶轮中心后，通过叶片之间的流道获得动能，沿径向甩出进入蜗壳流道，这种进气方式的结构轴向尺寸更紧凑，适合安装空间受限的设备内部，比如小型电源变压器的配套散热单元，就可以直接将叶轮安装在变压器旁侧的电机轴上，不需要额外设计复杂的进气导风结构，直接抽取设备内部的热空气向外排出，实现定点散热。建模过程中，叶片的周向排布采用圆周阵列的方式实现，阵列数量根据叶轮外径做了匹配，保证相邻叶片之间的流道宽度均匀，不会出现局部流道过窄导致的流体堵塞问题，叶片与轮毂、叶片与前盖板（如果有）的连接位置都做了工艺倒角，方便后续采用注塑或者钣金冲压焊接的工艺进行生产，如果是塑料材质的叶轮，可以直接通过一体注塑成型，模具结构简单，脱模难度低；如果是金属材质的叶轮，可以采用钣金冲压叶片后与轮毂焊接的方式生产，焊接后的变形量更容易控制。在安装边界上，叶轮的后端面与电机安装端面的距离需要控制在合理范围，避免叶轮后端与电机端盖出现碰擦，同时叶轮的前端面与设备外壳或者导风罩的间隙也要预留足够的安全距离，考虑到运行时的轴向窜动量，建模时已经将叶轮的轴向总尺寸做了优化，在保证叶片有效宽度的前提下尽可能压缩轴向尺寸，适配更多紧凑安装场景。这类叶轮的实际运行转速通常在每分钟1000转到3000转之间，结构设计时已经考虑了这个转速区间的离心载荷，叶片根部的连接强度足够支撑长期运行的疲劳要求，不会出现长时间运行后叶片断裂的问题。
