复古工业风乡村壁挂装饰照明灯具结构

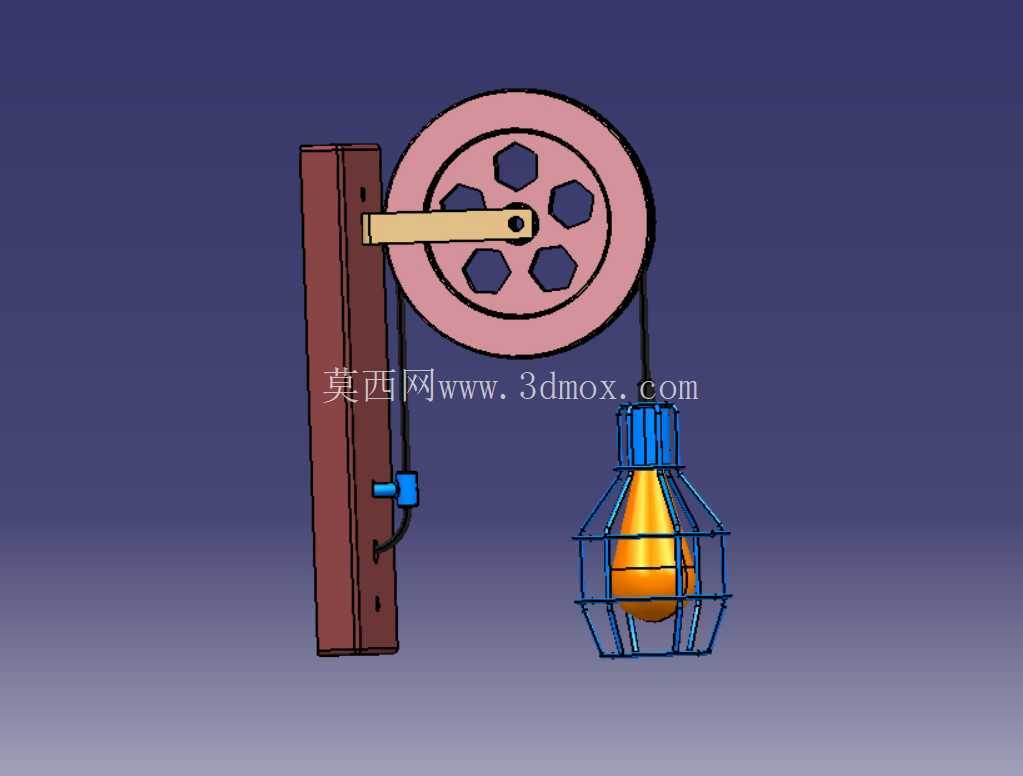

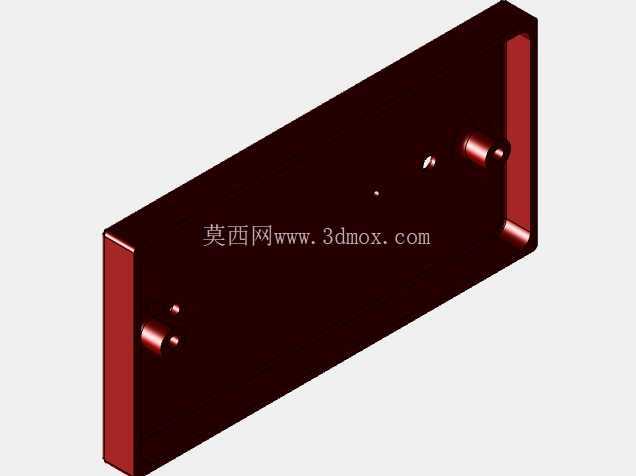

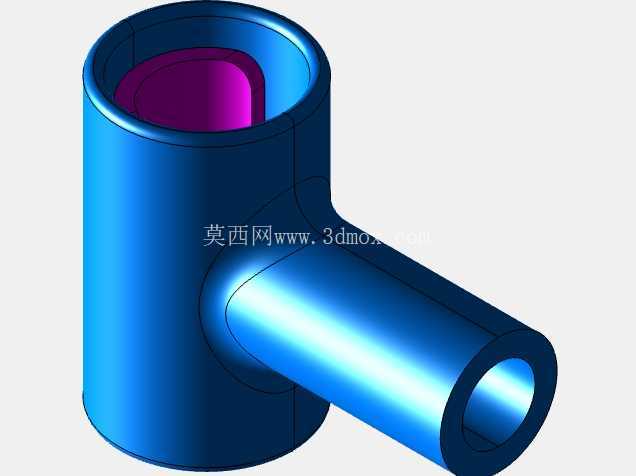

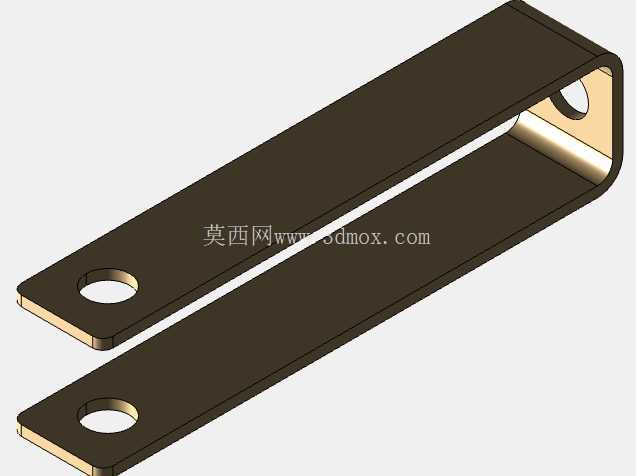

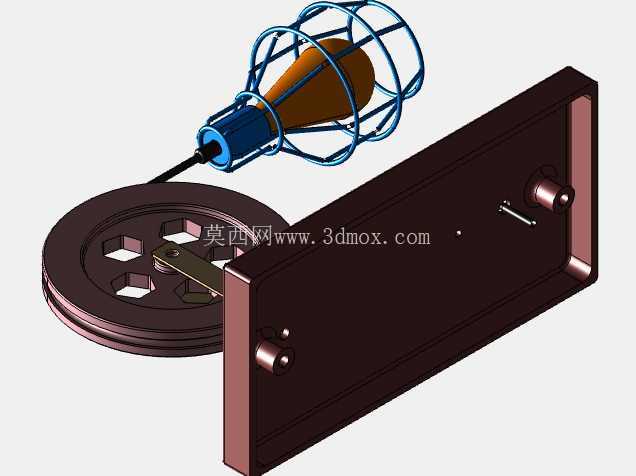

　　这款壁挂式照明装置的设计，最初瞄准的是民宿、复古主题餐饮空间、工业风loft居所的局部照明需求，区别于常规吸顶灯、嵌入式筒灯的均质化照明效果，它的存在本身就是空间软装的一部分，不需要额外搭配装饰挂件就能撑起墙面的视觉重心。从结构组成来看，整套装置分为壁挂固定座、绕线调节轮、吊线、灯体防护笼、光源组件五个核心部分，壁挂固定座采用长条形矩形截面结构，背部预留两个沉头安装孔，适配常规M6膨胀螺丝的安装尺寸，安装时需要确认墙面承重不低于5kg，避免长期使用后出现松动脱落的问题，固定座侧面集成了绕线轮的锁止结构，通过侧面的蓝色拨块可以控制绕线轮的转动阻尼，调整吊线伸出长度的时候，只需要按下拨块解锁，拉动吊线到需要的高度后松开拨块，内部的弹性卡销就会卡入绕线轮侧面的定位孔，完成高度锁定，不需要额外的紧固件操作，日常调整光源高度非常方便。

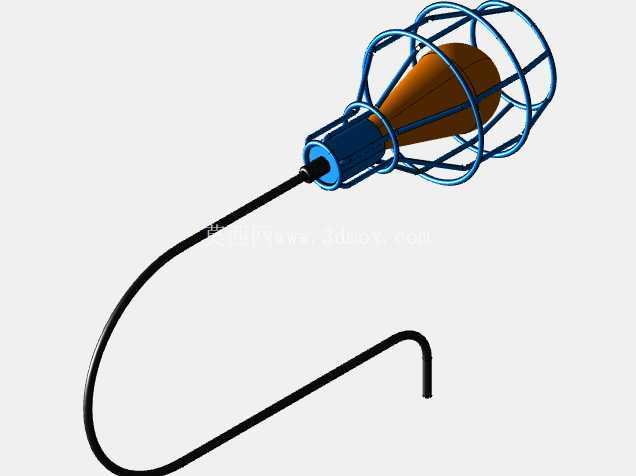

　　绕线轮采用六孔辐板式结构，轮缘做了圆弧过渡处理，避免吊线长期摩擦出现割线破损的问题，轮体中心的转轴采用间隙配合设计，转动阻力控制在2N以内，拉动吊线的时候不会出现卡滞、异响的问题，轮体表面做了仿旧红铜色的质感处理，和整体复古的设计风格保持统一。吊线采用编织外层的绝缘电源线，内部是0.75平方的铜芯线，既满足电气安全要求，编织外层的麻质质感也和乡村复古的风格匹配，吊线的出线位置做了橡胶护圈，避免吊线和金属轮缘直接摩擦，延长线材使用寿命。灯体部分的防护笼采用金属丝弯折焊接成型，笼体是上窄下宽的锥形结构，刚好罩住内部的梨形光源，既可以避免日常使用中误触高温光源造成烫伤，也能通过金属丝的间隙透出柔和的漫射光线，不会因为加装防护结构造成光线遮挡、照明区域出现明显阴影的问题，灯头部分采用标准E27螺口结构，适配市面上绝大多数的同规格复古光源，后期更换光源不需要额外采购专用配件，维护成本很低。

　　从安装边界来看，整套装置壁挂固定座的宽度为80mm，长度为320mm，厚度为35mm，安装时需要在墙面预留至少100mm的横向操作空间，方便拧入固定螺丝，绕线轮的最大直径为180mm，安装位置需要避开墙面的阳角、开关面板等突出构件，避免绕线轮转动时出现干涉；吊线的最大伸出长度为1200mm，最小收回长度为200mm，可以根据桌面、吧台的实际高度调整光源的悬挂高度，通常光源距离桌面的高度控制在700-800mm时，照明效果最佳，既不会因为高度太低造成眩光，也不会因为高度太高导致桌面照度不足。

　　设计过程中特意弱化了现代灯具的工业化冰冷感，所有金属构件的边缘都做了R2以上的圆角处理，没有尖锐的棱角，避免日常走动时磕碰受伤，结构上没有采用复杂的传动或者电子控制结构，所有部件都可以通过常规螺丝刀完成拆装，后期如果出现部件损坏，只需要更换对应零件即可，不需要整体报废。在实际应用场景中，这款灯具除了常规的家居空间使用，也可以用在复古主题的咖啡馆吧台上方、乡村民宿的床头墙面、文创书店的阅读区墙面，搭配做旧的木质墙面或者裸露的红砖墙，能很好地烘托出松弛、温暖的空间氛围，光线经过防护笼的遮挡后，会在墙面和桌面投射出规律的网格状光影，进一步增强空间的氛围感，和普通的裸露光源相比，这种带防护笼的结构也更适合人员走动频繁的公共空间，降低安全隐患。结构建模过程中，所有配合部位都预留了合理的装配间隙，比如绕线轮和固定座之间预留了0.5mm的轴向间隙，避免加工误差导致转动卡滞，锁止拨块和卡销之间采用斜面传动结构，按下拨块的时候可以平稳推动卡销脱离定位孔，松开后靠弹簧力自动回位，整个锁止结构的零件数量控制在5个以内，加工和装配都非常简单，适合批量生产。
