CATIA多功能键盘结构三维建模教程

　　在日常工业设计实操、电子外设结构开发的场景里，多功能键盘的结构建模是很多结构工程师接触消费电子类结构件的入门练习载体，这类建模练习不只是画一个外观壳体，更要兼顾后续实际生产的装配逻辑、按键行程预留、内部元器件排布的空间边界，很多刚接触CATIA结构建模的工程师，往往会忽略安装边界的预留，导致后续导出工程图开模时出现干涉问题。

　　做这个多功能键盘的结构建模时，首先要理清实际使用场景下的功能需求：这类多功能键盘不同于普通办公键盘，往往会集成自定义快捷键、旋钮模块甚至小尺寸触控区域，所以在建模初期就要先拆分功能区块，把常规按键区、自定义功能区、侧边走线槽的位置先通过基准面划分清楚，避免后期调整结构时出现整体布局偏移。建模过程中要注意，键盘的上盖壳体边缘要做R角过渡，这个R角不是单纯为了外观好看，实际生产中注塑件的直角位置容易出现应力集中，日常使用中磕碰也容易出现崩边，同时R角的尺寸要匹配壳体壁厚，通常壁厚取1.8-2.2mm的时候，外R角取1.5mm、内R角取0.8mm就能兼顾成型效率和结构强度。

　　从安装边界的角度来说，建模时要提前预留PCB板的安装柱位置，安装柱的高度要比PCB板厚度高出0.2mm的装配余量，安装柱的内孔直径要匹配自攻螺丝的规格，通常M2的自攻螺丝对应的内孔预做1.6mm就能保证锁附时不滑牙、不裂柱。按键区域的开孔要注意和键帽的间隙预留，单颗按键的开孔边缘和键帽侧边要留0.15mm的活动间隙，避免按键按下时出现卡滞，同时键帽下方的硅胶回弹区域要预留3.5-4mm的垂直行程空间，这个尺寸是常规机械轴体或者薄膜导电胶的标准行程要求，不能随意压缩，否则会直接影响按键的按压手感。

　　很多新手建模时容易把键盘的底部支撑脚做成和壳体一体的固定结构，实际上量产的多功能键盘都会做可调角度的支撑脚，所以建模时要在壳体后端预留支撑脚的旋转轴安装位，旋转轴的配合间隙要留0.1mm，保证支撑脚翻转时没有卡顿，同时支撑脚展开后的支撑角度要控制在6-8度，这个角度是符合人体工学的输入角度，长时间打字也不容易出现腕部疲劳。侧边的接口位置要提前对齐PCB板上的接口焊盘位置，Type-C接口的开孔要比接口本体大0.3mm，方便组装时对位，同时开孔边缘要做倒角，避免插拔线材时刮伤线材外被。

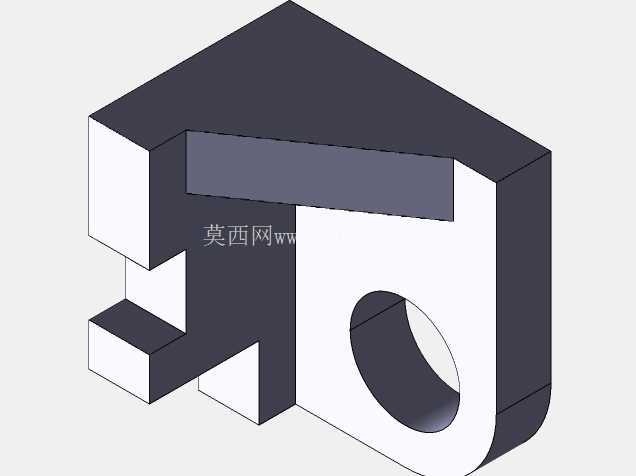

　　建模的思路上不要一开始就做复杂的曲面倒角，先通过凸台、凹槽命令把整体的块体结构做出来，把各个功能区的位置、安装柱的位置、加强筋的布局都确认好之后，再做外观面的圆角和细节处理，加强筋的厚度要控制在壳体壁厚的0.6倍以内，避免注塑时出现筋位缩痕，筋位的高度不要超过壳体壁厚的3倍，防止筋位处出现填充不足的问题。键盘内部的走线槽宽度要留2mm以上，方便排线穿过，走线槽的转角位置要做R角过渡，避免刮伤排线的绝缘层。

　　从实际用途来说，这类建模练习完成后，不仅可以直接用于3D打印做手板验证按键手感和装配干涉，也可以在此基础上调整功能区布局，衍生出适配不同行业场景的专用键盘，比如工控设备配套的操作键盘、视频剪辑用的自定义快捷键键盘，只需要调整按键布局和接口位置，不需要重新搭建整体的壳体框架，能大幅提升后续同类型产品的建模效率。建模过程中还要注意壳体的拔模角度，外表面的拔模角度做1度，内表面的安装柱、筋位的拔模角度做0.5度，保证后续开模时能顺利脱模，不会出现顶白、拉伤的问题。
