家用紧凑型螺旋荧光节能照明灯泡结构

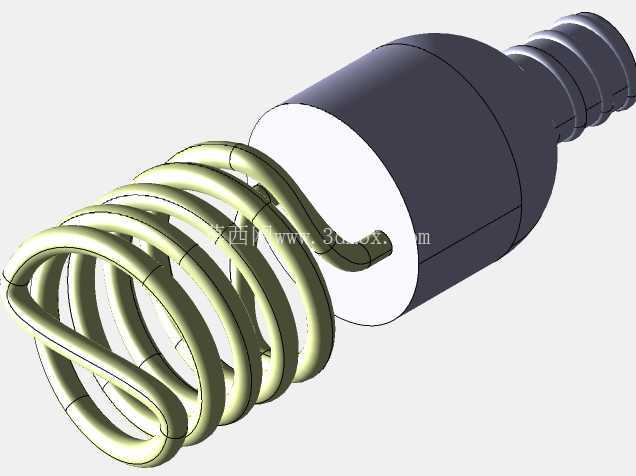

　　日常民用照明场景里，紧凑型荧光灯也就是常说的CFL灯泡，曾是替代传统白炽灯的主流照明部件，这款螺旋结构的CFL灯泡结构，完全贴合家庭室内照明的安装与使用需求做的三维还原。从实际安装边界来看，这款灯泡采用标准螺口灯头设计，适配国内绝大多数民用E27规格的灯座，灯头部分的绝缘壳体做了多段防滑棱结构，安装时徒手拧动即可到位，不需要额外辅助工具，灯头与灯管组件的衔接处做了圆弧过渡的密封结构，能够避免日常使用中灰尘、厨卫场景的水汽进入灯体内部，延长内部电子元件的使用寿命。

　　螺旋盘绕的灯管结构是这款产品的核心设计点，和早期U型管的紧凑型荧光灯相比，螺旋结构能够在有限的灯体空间内排布更长的荧光灯管，在保证相同发光功率的前提下，大幅缩小整灯的径向与轴向尺寸，不会出现安装后灯罩无法闭合、灯体外露影响美观的问题，适配更多款式的吸顶灯、台灯、壁灯等家用照明灯具。从功能特性上看，灯管部分的螺旋曲率经过反复调校，每一圈灯管之间都预留了均匀的散热间隙，点亮工作时产生的热量能够顺着间隙自然流通散出，不会因为热量堆积导致灯管荧光粉过早老化、光衰过快，同时螺旋结构的发光面是360度均匀分布的，和传统白炽灯的发光角度接近，不会出现单侧亮、局部暗的照明死角，替换白炽灯时不需要调整原有灯具的反光罩结构，直接拧入就能达到匹配的照明效果。

　　做这款三维结构建模的时候，首先要还原灯头部分的尺寸精度，螺口的牙距、牙深严格按照民用灯头的标准参数绘制，保证虚拟装配时和标准灯座能够完全契合，不会出现干涉、拧不到位的问题；灯管部分的螺旋扫掠路径要保证每一段管径均匀，弯折处没有出现管径突变、壁厚不均的情况，还原实际生产中玻璃管弯制的工艺特征，灯头与灯管衔接的塑料底座部分，要还原内部镇流器腔体的空间结构，虽然外观上看不到内部，但建模时预留的腔体尺寸完全匹配常规CFL灯的电子镇流器安装空间，能够给后续做整灯的结构拆解、生产工艺模拟提供准确的三维参考。

　　在实际选型应用中，这类螺旋CFL灯泡适合用在家庭客厅、卧室、走廊的固定照明场景，相比传统白炽灯能够降低70%以上的照明功耗，相比早期直管荧光灯，安装适配性更强，不需要额外搭配专用的灯座与启辉器，直接替换原有白炽灯就能使用。建模过程中特意还原了灯管表面的荧光涂层质感、灯头金属部分的导电触点结构、塑料底座的分模线细节，所有外形尺寸都参照市售主流15W规格螺旋CFL灯泡的实测参数绘制，整灯最大径向尺寸不超过60mm，灯头到灯管顶端的总长度控制在110mm以内，完全符合家用照明灯具的安装尺寸边界，不管是做照明产品的结构设计参考，还是做室内场景的三维可视化渲染，都能直接调用，不需要再做额外的尺寸调整。另外在结构细节上，灯管末端与底座的衔接处做了密封胶层的结构还原，这部分是实际生产中固定灯管、密封腔体的关键结构，建模时没有忽略这一细节，保证结构的完整性；灯头尾部的导电触点做了凸起的圆弧结构，和灯座内部的导电弹片能够可靠接触，避免出现接触不良、开灯闪烁的问题，这些细节都是实际产品使用中影响可靠性的关键点，在三维建模时都做了1:1的还原，没有做简化处理，方便结构工程师参考这类民用照明产品的结构设计逻辑，优化同类产品的安装可靠性与散热性能。
