多安装位异形连接支撑座结构设计

　　在中小型传动设备、轻工自动化生产线以及小型动力传输单元的布局中，这类带多组同轴安装孔的异形支撑座，往往承担着轴系定位、部件衔接与载荷分散的核心作用，不同于标准型材拼接的支撑结构，一体铸造成型后精加工的该类零件，能在紧凑的安装空间内同时满足多组轴件的同轴度要求，减少装配环节的累计误差。从实际应用场景来看，这类支撑座常出现在小型齿轮传动箱、间歇送料机构的动力端，以及部分便携动力设备的机架衔接位置，需要同时承受径向的传动载荷与少量轴向的窜动冲击力，因此在结构设计阶段，首先要确定核心大孔的位置精度——这个贯穿式的大直径孔是主要传动轴的安装位，孔壁的粗糙度、圆度公差直接决定传动轴运转的平稳性，设计时会在孔的外端面预留均匀分布的螺栓沉孔，用于安装端盖或者轴承挡圈，限制轴系的轴向窜动。

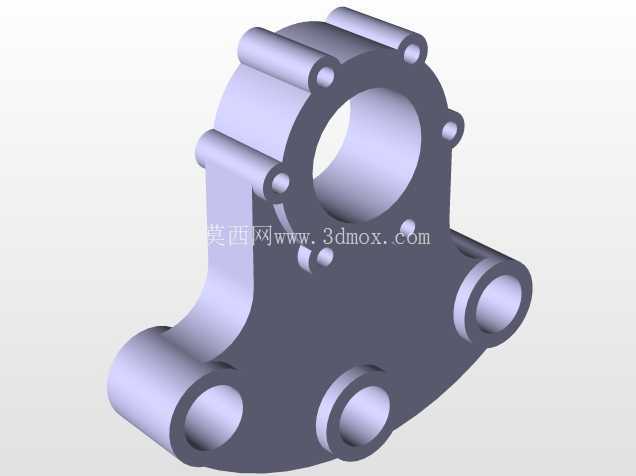

　　从结构布局上看，主体大孔周边延伸出的三组带孔凸台，分别对应不同的外接部件安装需求：上方平行排布的两组小直径凸台孔，用于安装辅助定位的销轴或者小型导向轴，这类孔的轴线与主孔轴线保持严格的平行度公差，避免后续装配时出现别卡问题；下方斜向延伸的两组凸台孔，则是整个支撑座与设备机架连接的固定位，孔位的分布角度经过载荷计算，能让支撑座承受传动反力时，应力均匀分散到各个连接点，避免局部应力集中导致的零件开裂。设计过程中，在各个凸台与主体结构的衔接位置都做了圆弧过渡处理，不是单纯的圆角美化，而是从铸造工艺和力学性能出发，减少铸造时的应力集中，同时降低机加工时的刀具磨损，也能避免零件在长期交变载荷下出现过渡位置的断裂问题。

　　关于安装边界的考量，这类零件的整体外轮廓没有尖锐外伸结构，所有凸台的高度都控制在安装螺栓的标准长度范围内，不会出现安装后与周边运动部件发生干涉的问题；主孔的内径尺寸匹配常用的深沟球轴承外径，安装时可以直接压入标准轴承，不需要额外定制轴套，降低后续的维护替换成本。各个安装孔的孔距公差控制在±0.02mm范围内，既能保证与标准机架的安装孔位对齐，也能让外接的连杆、摇臂类零件在运转时保持设计的运动轨迹，不会因为孔位偏差出现运动卡滞或者异常磨损。

　　从建模逻辑来看，绘制这类零件时首先要搭建整体的骨架线，确定各个孔位的轴线位置与相对角度，先做出主体的基础块体，再逐个拉伸切除出各个安装孔，之后对衔接位置做倒圆角处理，最后在主孔端面添加螺栓沉孔的特征，整个建模过程完全遵循实际加工的工序顺序，后续导出工程图时可以直接对应加工流程，减少工艺人员的二次调整。零件的壁厚设计保持均匀，主体壁厚控制在8-12mm之间，既满足强度要求，也不会因为壁厚差过大导致铸造时出现缩孔、砂眼等缺陷，各个凸台的厚度根据对应孔的直径做匹配调整，小直径凸台的壁厚不小于孔直径的1/4，保证凸台位置的结构强度，在安装螺栓拧紧时不会出现凸台断裂的问题。

　　在实际选型替换时，这类支撑座可以替代多件拼接的支撑结构，减少装配环节的零件数量，降低装配工作量，同时一体结构的刚性远好于拼接结构，在高速轻载的传动场景下，能有效减少支撑位置的振动，提升整个传动单元的运转稳定性。需要注意的是，安装时各个固定螺栓的拧紧力矩要保持一致，避免因为受力不均导致支撑座出现微小形变，进而影响主孔的圆度，导致传动轴运转时出现异响或者轴承过早磨损。
