等轴测十字型机械连接零件结构设计

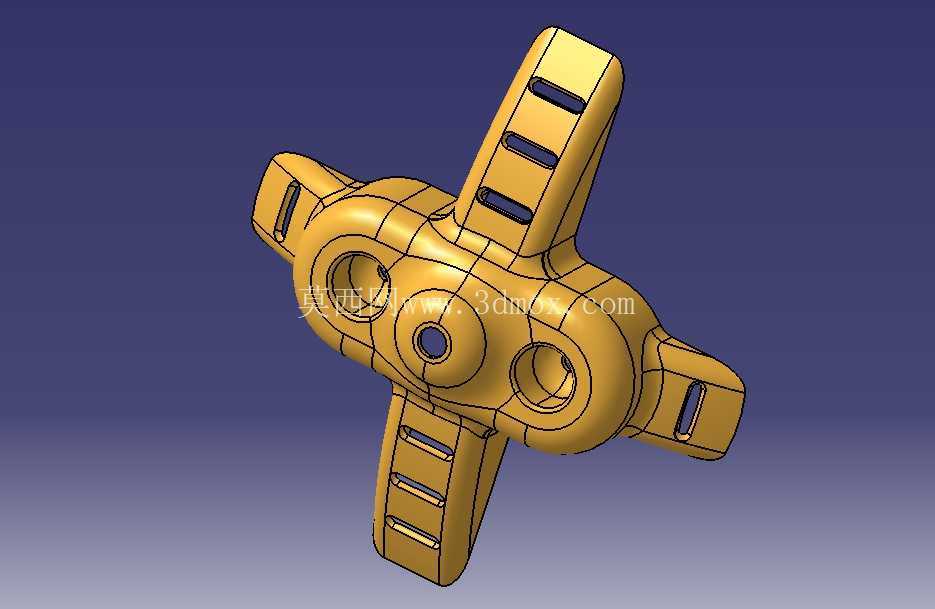

　　这类十字型等轴测结构零件，多应用在多管路并行排布的流体输送系统、多线缆同步固定的机电设备布线工位，以及需要多向同步锁止的小型工装夹具模组中，作为核心的转接承载构件使用，能够在单一零件上实现四个正交方向的接口对接，减少多零件拼接带来的装配累计误差，也能降低整体连接结构的重量与占用空间。从实际功能特性来看，零件四个延伸臂上均开设了长条形通槽，这类槽体结构一方面可以在装配时提供一定的位置调整余量，抵消安装面的平面度误差或者对接件的位置偏差，另一方面也能在零件承受交变载荷时释放局部应力，避免应力集中导致的臂体断裂，同时长槽还可作为绑带、卡箍的穿设位，适配不同规格的外接管路或线缆固定需求。

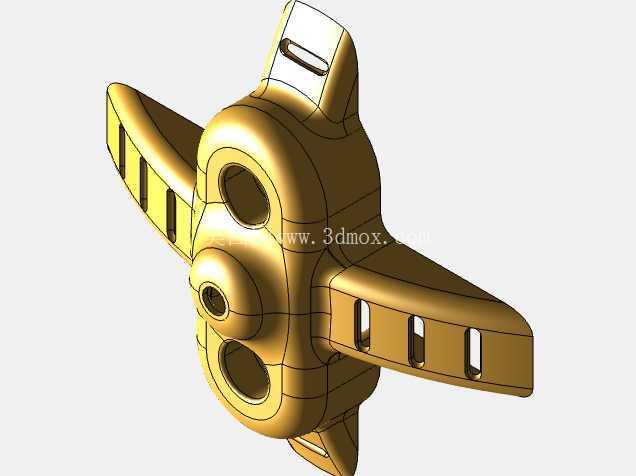

　　零件中心区域设置了三个不同孔径的同轴及偏心孔位，中心小孔可作为定位销孔，在装配时与基准轴配合实现零件的快速定位，两侧较大的孔位则为流体通道或者线缆穿设孔，孔口处做了圆弧过渡处理，避免穿设线缆时刮破绝缘层，或是流体输送时产生尖锐边角导致的流道紊流。在设计思路层面，这类零件采用等轴测对称布局，四个延伸臂的截面尺寸、槽位长度、开孔位置完全一致，能够降低建模时的特征重复绘制工作量，同时对称结构也让零件在承受多向载荷时应力分布更均匀，不会出现单侧受力过大的情况；零件整体外轮廓所有棱边均做了圆角过渡，既可以消除加工时的锐边毛刺，避免装配人员划伤，也能提升零件的抗疲劳强度，减少棱角处的应力集中系数。从外形尺寸与安装边界来看，零件四个延伸臂的端部到中心的距离保持一致，整体外接圆直径可根据适配的管路或线缆规格调整，常规适配小流量流体管路的版本整体外接直径控制在80mm范围内，中心区域的厚度根据承载需求设置在15-25mm区间，安装时仅需在四个臂体的长槽位置穿设固定螺栓，即可完成零件在安装基面的固定，不需要额外设计复杂的安装支座，固定螺栓可在长槽内沿臂体延伸方向调整位置，适配不同孔位间距的安装基面。

　　在实际工况适配中，这类零件可采用工程塑料注塑成型用于低压流体输送或者弱电布线场景，也可采用铝合金压铸成型用于有一定强度要求的气动管路连接场景，若用于高压液压系统则可采用不锈钢机加工成型，不同材质版本的结构细节保持一致，仅根据材料强度特性调整臂体厚度与孔壁厚度即可。零件中心区域的凸台结构做了加厚处理，能够提升孔位周边的结构强度，避免螺栓锁紧时或者管路插接时导致孔位开裂，凸台与臂体的衔接处采用大圆角过渡，进一步分散衔接位置的应力。

　　在装配逻辑上，这类零件可单独使用作为四路转接节点，也可多个串联使用，实现多通路的分流或者合流，长槽结构还允许零件在安装后进行小角度的旋转调整，微调各个接口的朝向，适配现场复杂的管路或线缆走向，不需要重新加工安装孔位。从建模实现角度来看，这类零件的特征构建可先绘制中心对称的十字型基础轮廓，通过凸台拉伸得到基础实体，再依次切除臂体上的长槽、中心区域的各个孔位，最后对所有棱边进行圆角处理，特征树逻辑清晰，参数化调整便捷，修改臂体长度、槽位尺寸、孔位直径时仅需调整对应草图参数即可快速生成不同规格的版本，适配不同的应用场景需求。
