环形多槽传动连接限位盘结构设计

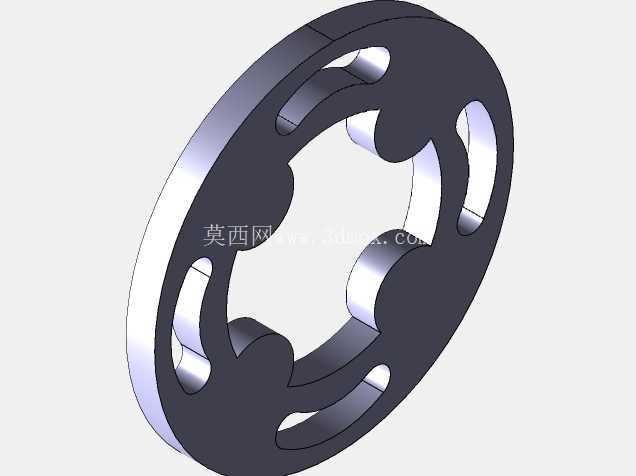

　　这类带周向分布槽位的环形盘件，在间歇传动机构、离合限位组件、扭矩传递连接节点中应用十分广泛，常见于轻工自动化输送线的分度工位、小型动力输出端的过载保护结构、以及需要周向定位卡接的装配环节。从结构本身来看，盘体采用整体环形基体设计，中心大尺寸通孔用于穿过主轴或者避让核心传动构件，周向均匀分布的异形槽并非简单的减重设计，每个槽的轮廓都对应配合件的凸爪结构，工作时配合件的凸爪嵌入槽内，既可以传递额定范围内的扭矩，又能在载荷超过设计阈值时通过槽边的导向斜面让凸爪滑出，实现过载脱开的保护效果，避免后端精密传动构件被冲击载荷损坏。

　　设计这类盘件的时候，首先要确定的是中心安装孔的配合公差，因为盘件多数是套在主轴轴颈上做周向转动或者轴向滑移，孔的尺寸精度直接决定了盘件运转时的同轴度，要是间隙过大，高速运转时会产生明显的径向跳动，不仅会让槽位和配合凸爪的接触应力分布不均，还会带来额外的振动噪音，长期运行下槽边的磨损速度会成倍提升。周向槽的数量是根据需要传递的扭矩大小、以及单次分度的角度来确定的，比如需要实现45度分度的工位，就会对应设置8个均匀分布的槽位，每个槽的切入端都做了圆弧过渡，没有尖锐的直角棱边，一方面是减少凸爪切入时的卡滞风险，另一方面也能避免热处理环节在直角位置产生应力集中，导致零件受冲击时出现开裂。

　　盘体的厚度设计需要结合两个边界条件，一是配合凸爪的嵌入深度，槽的轴向深度要比凸爪的轴向长度大0.2到0.5毫米，保证凸爪完全嵌入时不会出现轴向顶死的情况，同时槽底和盘体背面的壁厚要满足强度要求，按照常用的45号钢调质处理的材料性能来算，壁厚一般不小于槽宽的0.8倍，才能承受额定扭矩下的剪切力。盘体的外圆尺寸没有严格的传动功能要求，主要是安装边界的限制，要保证盘件在安装座内转动时，外圆和安装座内壁之间留有0.8到1.2毫米的间隙，避免运转时出现摩擦剐蹭，同时外圆边缘也做了小尺寸的倒角处理，方便装配时快速导入安装位，不会刮伤安装座的内壁涂层。

　　从实际使用场景来看，这类盘件如果用在小型包装设备的分度送料机构里，槽位的工作面会做高频淬火处理，表面硬度达到HRC45-50，因为这个位置是反复承受冲击接触的区域，提高表面硬度能大幅延长零件的使用寿命，减少日常维护的更换频率。如果是用在手动调节的限位机构里，就不需要做太高的表面硬度，采用普通的Q235材料做表面发黑处理即可，既能满足手动操作下的强度要求，也能控制加工成本。设计建模的时候，要特别注意每个槽位的位置度公差，周向相邻槽的角度偏差不能超过0.1度，否则会导致配合凸爪不能同时嵌入所有槽位，出现个别槽位受力过大、个别槽位完全不受力的偏载情况，严重时会直接掰断配合凸爪。另外槽的侧面和盘体端面的垂直度也要控制在0.05毫米以内，不然凸爪嵌入后会出现倾斜，和槽侧面形成线接触而非面接触，局部接触应力过大会很快压溃槽边的材料，导致传动间隙变大，分度精度失效。

　　这类盘件的安装方式也比较灵活，部分应用场景里会在盘体的非槽位区域设置小的螺纹孔，用来安装感应触发片，配合接近开关实现盘件转动位置的检测，不需要额外加装检测环，能简化整个传动组件的结构，减少轴向的安装空间占用。还有些重载应用场景下，会在中心孔的位置加工键槽，通过平键和主轴实现周向固定，这时候就要注意键槽的位置要和其中一个槽的中线对齐，方便装配时找正位置，也能让受力传递路径更顺畅，减少键槽位置的应力集中。建模过程中做结构检查的时候，要逐一确认每个槽的轮廓一致性，避免因为阵列操作的参数错误导致槽位形状出现偏差，同时要对所有的棱边做倒钝处理，不仅是为了装配安全，避免划伤操作人员，也能减少零件在热处理过程中的应力集中点，降低零件淬火开裂的废品率。
