带方形安装法兰的轴类支撑连接座结构

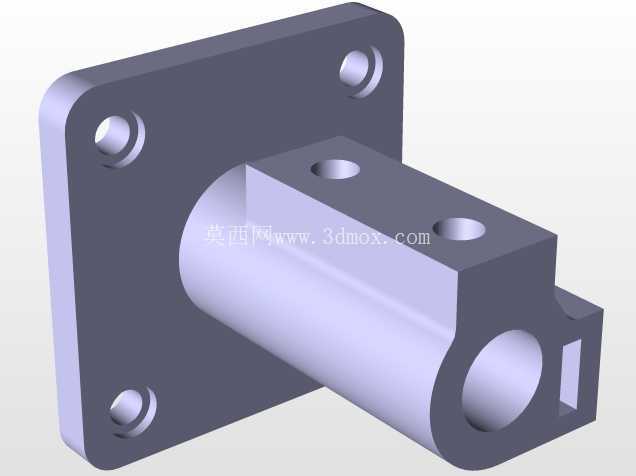

　　该类带方形安装法兰的轴支撑连接座，多应用在轻工输送线、小型自动化专机的传动轴系布局中，作为轴端的固定支撑与外接部件的连接载体使用，常见于包装设备的导辊轴端固定、小型工装夹具的导向轴支撑、非标设备的直线运动副端部定位场景。从结构设计逻辑来看，主体采用方形法兰作为安装基准面，四个角位设置沉头安装孔，沉孔深度可完全容纳内六角圆柱头螺钉的头部，安装后螺钉端面不突出法兰基准面，保证安装面与设备基板完全贴合，避免因螺钉突出导致的安装倾斜、支撑刚性不足问题，法兰面的平面度在建模时按IT7级公差控制，保证安装后轴孔的轴线与安装面的垂直度满足使用要求。

　　主体的轴套部分为中空通孔结构，通孔内径与适配的光轴采用间隙配合，可根据实际使用需求选择加装无油衬套或者直线轴承，实现轴的旋转运动或者直线往复运动支撑，轴套侧壁设置两个径向螺纹孔，用于安装紧定螺钉，穿入的轴类零件可通过紧定螺钉实现周向与轴向的锁止，避免轴在运转过程中出现窜动、打滑的问题。轴套端部设置的侧向开槽结构，主要用于外接传感器支架、行程触发挡片或者管路固定座，无需额外在轴套上焊接或者钻孔，直接通过开槽位置穿入螺栓即可完成外接附件的固定，减少现场二次加工的工作量。

　　从安装边界尺寸来看，方形法兰的边长尺寸适配常用的40系列、50系列铝型材安装孔位，可直接固定在铝型材搭建的设备机架上，无需额外加工过渡连接板；轴套的外径尺寸在设计时预留了足够的壁厚，在承受常规径向载荷时不会出现形变，中空通孔的长度根据支撑跨距要求设计，保证轴穿入后有足够的配合长度，避免轴在受力时出现偏摆。建模过程中，所有安装孔的位置度公差按±0.05mm控制，保证与标准件的适配性，法兰与轴套的连接位置做了R角过渡处理，避免应力集中导致的部件断裂，所有棱边做了0.5mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员。

　　在实际选型应用中，该类支撑座可替代传统的一体式铸造轴承座，在轻载、低速的传动场景下，加工成本更低，安装调整更灵活，不需要配套定制的轴承座安装位，直接通过四个沉头孔即可完成固定，轴孔的尺寸可根据实际使用的轴径做适配调整，径向的紧定螺钉孔可根据锁止需求调整位置与数量，端部的开槽结构也可根据外接附件的安装需求调整槽宽与槽深，具备较强的结构改型适配性。在装配流程中，需先将法兰面与设备安装面清理干净，去除毛刺与杂物，再使用对应规格的内六角螺钉将支撑座固定在基板上，紧固螺钉时采用对角紧固的方式，避免法兰面因受力不均出现形变，之后将轴穿入中空通孔，调整好轴的伸出长度后，拧入侧壁的紧定螺钉完成锁止，若需要加装衬套，需提前将衬套压入轴孔内，保证衬套端面与轴套端面齐平，避免影响轴的穿入与运转。
