异形法兰式油路转接安装支座结构

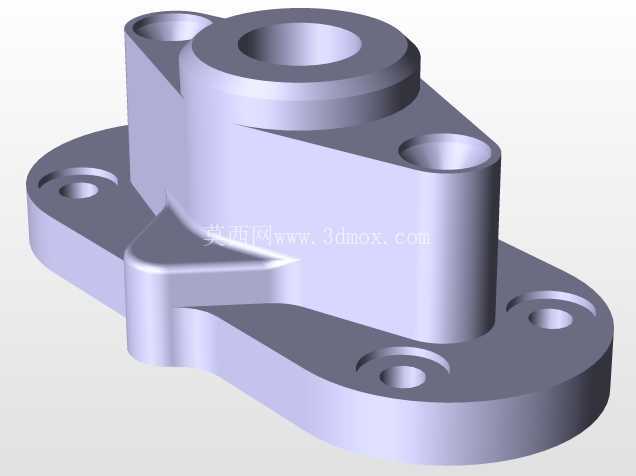

　　该构件属于流体管路系统中的转接支撑类零件，主要应用在中小型液压站、集中润滑系统、小型内燃机组的油路布设场景中，承担油路换向转接、元件安装定位、管路载荷承载的多重作用。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线，底部为异形轮廓的安装法兰底座，底座上分布的多个沉头安装孔，可适配M6-M8规格的内六角螺栓，能直接固定在安装基面或阀组面板上，沉孔设计可保证螺栓安装后端面不突出，避免与周边管路、元件产生干涉，底座安装面的平面度要求控制在0.05mm以内，保证安装后密封面贴合均匀，不会出现渗漏问题。

　　主体向上延伸的立式凸台中心设置主通油孔，孔道内壁粗糙度要求达到Ra1.6，可直接与外接油管接头或插装阀配合，凸台上端面加工有密封槽位，可放置O型密封圈实现端面静密封，避免油路工作时出现泄漏。底座与立式凸台之间设置了三角形加强筋结构，筋板厚度根据整体载荷计算设置为6mm，可有效抵消管路通油时产生的振动载荷、侧向冲击力，避免长期运行后凸台与底座连接处出现应力断裂，同时筋板的过渡位置全部采用R3-R5的圆角过渡，减少铸造时的应力集中问题，也能避免机加工、装配过程中出现锐边割手的问题。

　　从安装边界来看，底座最大轮廓尺寸控制在120mm×80mm范围内，立式凸台中心高度为75mm，整体占用安装空间较小，可适配空间紧凑的阀组集成安装场景，底座上的安装孔采用不对称分布设计，可实现防错安装，避免装配时方向装反导致油路对接错误。零件侧面额外设置的两个侧向通孔，可实现油路的三路分流，将主油路输入的液压油或润滑油分配到两个不同的输出点位，减少管路转接接头的使用数量，降低系统的泄漏点，同时也能简化管路布设路径，让整体油路布局更紧凑规整。

　　在设计过程中，所有孔位的加工基准统一以底座安装面为第一基准，主通油孔的轴线与底座安装面的垂直度要求控制在0.03mm以内，保证外接元件安装后不会出现偏斜，侧向分流孔与主通油孔的相贯位置做了倒角过渡处理，避免油液流动时在相贯线位置产生紊流、压降，影响油路的传输效率。零件的壁厚设计遵循均匀化原则，主体壁厚设置为5mm，既保证了足够的结构强度，可承受1.6MPa的常规油路工作压力，也不会因为壁厚过大导致零件重量增加、材料浪费，同时均匀的壁厚也能避免铸造过程中出现缩孔、缩松等铸造缺陷，提升零件的成品率。在实际装配场景中，该支座可直接替代传统的多个管接头叠加转接的结构，减少装配工序，降低管路系统的故障点，同时一体化的结构比多接头拼接的结构抗振性能更好，在存在持续振动的设备上使用时，不会出现接头松动漏油的问题。
