带法兰安装结构的定心支撑轴承

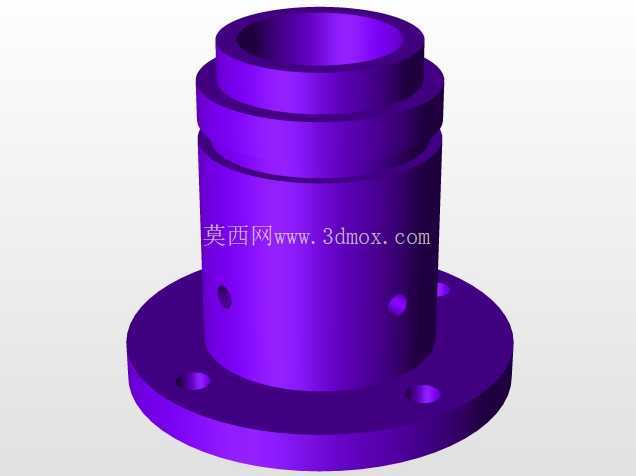

　　在电源变压器配套的传动定位机构里，这类带法兰底座的定心轴承是保障绕组绕制、铁芯叠装工序同轴精度的核心支撑件，日常也会出现在小型回转工装、精密输送线的从动端定位场景中，核心作用是约束回转轴的径向窜动，保证转动部件与固定基座的同轴度误差控制在装配允许范围内，避免因轴系偏摆带来的部件磨损、传动卡滞问题。从结构设计逻辑来看，这款轴承采用一体式法兰基座加阶梯轴套的结构，底部法兰盘均匀分布多个安装通孔，安装时可直接通过螺栓将整个轴承座固定在设备安装基板上，不需要额外设计轴承座的嵌套安装位，能大幅降低配套基座的加工难度，法兰盘与轴套主体采用圆弧过渡结构，可有效分散轴系转动时传递到安装面的交变应力，避免长期载荷下法兰根部出现应力断裂。

　　轴套部分采用三段阶梯式设计，最上端的小直径内孔是与回转轴配合的核心定位面，加工时需要严格控制内孔的圆柱度与表面粗糙度，保证与轴径的间隙配合精度，中间段的环形凸台一方面是作为轴套压装时的定位止口，另一方面可以在装配时抵住配套的密封圈或者端盖，实现轴承内部腔体的密封，避免车间内的金属碎屑、粉尘进入配合面加剧磨损。下部的大直径轴段是整个部件的主体支撑结构，侧壁上均匀分布的径向小孔是润滑脂注油通道，设备维护时可通过这些孔直接向内部配合面注入润滑脂，不需要拆解整个轴承部件，能大幅缩短日常维护的停机时间。

　　从安装边界来看，底部法兰的外径决定了安装时需要在基板上预留的最小安装平面尺寸，法兰上的安装孔采用等节距分布设计，选型时只需要核对孔位节圆直径与设备基板上的预留孔位是否匹配，不需要额外做孔位适配加工；轴套的总高度决定了回转轴的支撑跨距，设计配套轴系时需要根据轴的长度、额定转速核算支撑跨距是否满足临界转速要求，避免轴系运转时出现共振。实际装配过程中，需要先将轴承的法兰安装面与设备基板的安装面清理干净，保证两个平面的平面度误差在允许范围内，避免锁紧螺栓时轴承主体出现偏斜，导致内孔与回转轴的同轴度超差；穿入固定螺栓时要采用对角分次锁紧的方式，保证每个螺栓的预紧力均匀，避免法兰盘因受力不均出现翘曲，影响内孔的圆度精度。轴与轴承内孔的配合需要根据实际载荷工况选择合适的配合公差，轻载高速场景下可选用间隙配合，方便装配拆卸同时减少高速运转下的摩擦发热，重载低速场景下可选用过渡配合，保证传动过程中轴与内孔不会出现相对滑动，避免配合面出现滚蹭磨损。这类定心轴承相比传统的分体式轴承加轴承座的组合结构，减少了装配时的同轴度找正环节，一体式结构的刚性更好，在对安装空间有严格限制的小型设备里，能有效压缩支撑结构的占用空间，同时减少了零部件数量，降低了供应链的管理成本。

　　在变压器生产设备的应用场景里，这类轴承主要用在绕线机的主轴支撑端，绕制线圈时主轴需要带动骨架高速旋转，轴承的定心精度直接决定了线圈绕制的整齐度，如果轴承存在径向间隙过大或者同轴度超差的问题，绕制出的线圈会出现排线不齐、层间间隙不均匀的问题，最终影响变压器的电气性能。在一些小型回转工作台的设计中，这类轴承也可作为中心定位支撑，配合外圈的推力轴承承受轴向载荷，实现工作台的平稳回转，法兰上的安装孔可以直接与工作台底座连接，不需要额外设计转接法兰，简化了整个工作台的结构设计。建模过程中需要重点关注几个关键尺寸的参数关联：法兰安装孔的节圆直径要与法兰外径、轴套外径保持合理的壁厚比例，避免孔位距离轴套外壁过近导致安装时螺栓侧壁与轴套发生干涉；径向注油孔的位置要避开法兰的过渡圆弧区域，同时要保证孔道与内孔配合面连通，避免出现注油通道堵塞的问题；阶梯轴套的各段同轴度需要在建模时设置统一的基准轴线，所有回转面都以该轴线为建模基准，保证后续加工时的形位公差可追溯。
