带安装底座的对夹式管夹固定支座结构

　　这类带安装底座的对夹式管夹固定支座，在工业流体管路布设、气动系统走线、小型设备管线固定场景中应用十分广泛，不管是车间压缩空气支管路的沿墙固定，还是小型液压设备的外置油管定位，或是自动化设备上的线缆护套管路排布，都能看到这类构件的身影。它的核心作用是将圆形截面的管材、棒材或者护套类管线牢牢固定在安装基面之上，避免设备运行过程中管线出现晃动、位移、磨损，同时也能规整管线排布走向，给后期设备维护留出足够的操作空间。

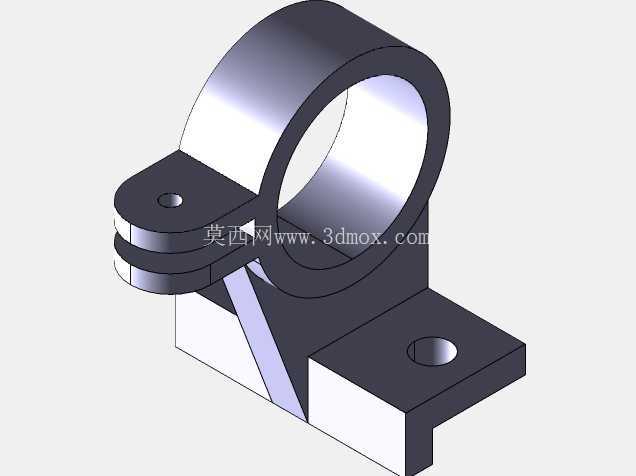

　　从结构功能上看，这个构件分为三个核心功能段：上部的对夹式抱箍环、中部的三角加强筋连接段、下部的平板安装底座。上部的抱箍环采用开口对夹设计，环体内壁为完整的圆弧面，和被固定的圆形管件外壁能够实现较大面积的贴合，相比单点压紧的固定方式，这种整环贴合的结构不会在管件表面形成局部应力集中，哪怕是薄壁PVC管、铝制导气管这类易变形的管材，夹紧后也不会出现管壁压瘪、破损的问题。抱箍的开口端延伸出两片带同轴安装孔的压紧耳，两个压紧耳的贴合面经过铣平处理，锁紧时可以保证受力均匀，穿入螺栓逐步拧紧的过程中，抱箍环的开口会缓慢收窄，适配一定公差范围内的管件外径，不需要针对每一种管径单独开模制作，小范围的管径偏差都能通过调整锁紧力矩来适配。

　　中部的连接段没有采用单薄的直壁连接，而是在抱箍环和底座之间增加了一块三角形的加强筋，这个设计是整个构件的受力核心。实际使用中，管线内如果有流体通过，会产生一定的振动，同时管线自身的重量也会对固定点形成持续的静载荷，如果没有加强筋支撑，抱箍和底座的连接位置很容易因为长期交变载荷出现焊缝开裂或者整体断裂的问题。三角筋的两个边分别和抱箍环外壁、底座上表面完全贴合，相当于把抱箍承受的径向力直接分散传导到整个底座平面上，不会在连接根部形成应力集中点，哪怕是在有持续振动的设备上使用，也能保证足够的结构强度。

　　下部的安装底座为矩形平板结构，平板上开有一个贯通的安装沉孔，这个沉孔的设计是为了让安装螺栓的头部可以完全沉入平板表面以下，保证底座和安装基面能够完全贴合，不会因为螺栓头凸起出现安装歪斜、固定不稳的问题。安装时只需要在安装基面预先打好对应的安装孔，穿入螺栓拧紧即可完成固定，不需要额外做焊接或者复杂的适配加工，安装效率很高。

　　从设计思路上来说，这类固定件优先考虑的是安装便捷性和受力可靠性，整个构件没有多余的冗余结构，每一部分的结构都对应明确的功能需求。抱箍环的内径尺寸是核心的匹配参数，决定了它能固定的管件外径范围，设计时环体内径要比目标适配的管件外径大0.1到0.2毫米，既方便安装时管件顺利卡入环内，也能保证锁紧后有足够的抱紧力。底座的尺寸边界需要考虑安装空间的限制，一般来说底座的宽度不会超过抱箍环的最大外径太多，避免在狭小的安装空间里和周边其他构件产生干涉；底座的厚度则根据需要承载的管线重量来定，常规轻型管线固定用的底座厚度在3到5毫米即可，如果是大管径、重载的管路固定，就需要适当加厚底座，同时加大安装孔的尺寸，适配更大规格的安装螺栓。

　　实际选型使用的时候，还要注意安装边界的限制：抱箍开口方向的上方要留出足够的操作空间，方便穿入锁紧螺栓和使用扳手拧紧；底座安装面要保证平整，如果安装基面是圆弧面或者不平整的平面，需要增加垫片调整，避免底座固定后出现翘曲，长期受力下出现断裂。另外，抱箍环的轴线和底座安装面的平行度也有一定要求，如果平行度偏差太大，管件固定后会出现别劲的问题，不仅会影响固定的牢固度，还可能在管件连接处产生额外的应力，导致管路密封失效。这类构件如果采用金属材质制作，一般会做表面发黑或者镀锌处理，提升防锈能力，适应车间潮湿、有少量油污的使用环境；如果是用在有耐腐蚀要求的场景，也可以采用尼龙或者工程塑料注塑制作，不过塑料材质的承载能力相对较弱，只适合轻型的线缆、细气管固定使用。
