带侧支管双法兰90度弯管接头结构

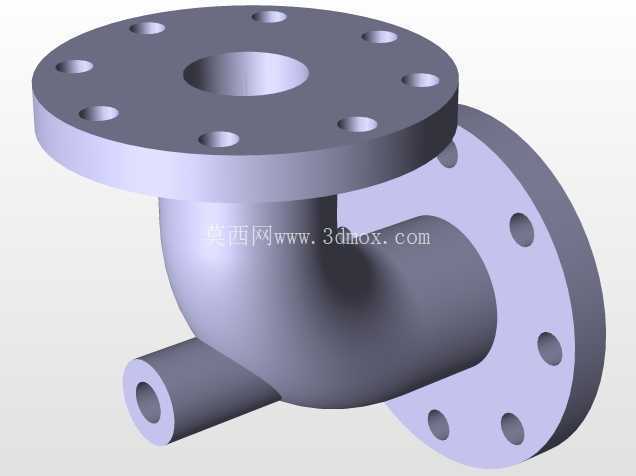

　　这款带侧通支管的双法兰90度弯管结构，主要应用在工业流体输送管路的转向分流场景中，常见于化工流体管线、给排水系统、暖通循环管路以及小型设备的液压、气动回路布设环节，核心作用是在完成管路90度转向的同时，引出一路小通径支路，满足主管路流体转向、支路分流取流或者测压、排空的实际工况需求。从结构设计逻辑来看，主体采用等径90度弯管作为流道主体，弯管的两个端部分别设置带螺栓安装孔的圆形法兰盘，法兰盘上的安装孔沿圆周均匀排布，孔位间距、法兰端面的平面度都按照常规管路法兰的安装适配标准设计，安装时可通过螺栓穿过法兰孔与对接管路的法兰端面压紧密封垫，实现管路的刚性密封连接，这种法兰连接的形式相比螺纹连接、焊接连接，具备拆装便捷、密封承压能力稳定、可适配不同材质管路对接的优势，适合需要定期拆装检修的管路节点。

　　在弯管的外侧弧面位置，垂直引出一根小通径的圆柱支管，支管的轴线与弯管两个主端口的轴线呈空间垂直状态，支管端部为平口结构，可根据实际工况需求外接小通径管路、压力表接头、排空阀或者取样阀，无需在主弯管上额外开孔焊接支管，减少了现场加工的焊接应力集中问题，也避免了现场开孔导致的流道毛刺、密封面不平整的缺陷。从安装边界来看，两个主法兰的外径尺寸、法兰厚度、安装孔的中心圆直径都匹配对应通径的常规法兰标准，弯管的转弯半径采用长半径弯头的设计取值，相比短半径弯头流道阻力更小，流体经过转向时的压损更低，不容易在弯管内侧形成紊流区，减少流体长期冲刷导致的管壁磨损问题。

　　建模过程中，法兰盘上的安装孔采用圆周阵列的方式生成，保证每个孔的位置度误差控制在安装允许的公差范围内，法兰端面与弯管主体的衔接位置做了圆角过渡处理，避免应力集中导致的结构薄弱点，支管与主弯管的衔接位置同样做了圆滑过渡，既减少流体在分流位置的阻力，也提升了结构的整体强度，避免承压状态下衔接位置出现开裂风险。实际选型使用时，需要确认主通路的通径、法兰的压力等级与对接管路匹配，侧支管的通径满足支路的流量需求，安装时两个法兰端面的密封垫需要居中放置，螺栓按照对角顺序逐步拧紧，避免法兰偏斜导致的密封泄漏问题，这种集成式的带支管弯管结构，相比采用标准弯头搭配三通、法兰焊接拼装的结构，整体结构更紧凑，安装占用空间更小，焊缝数量更少，泄漏风险点也相应减少，在空间受限的设备内部管路布设场景中优势尤为明显。

　　流道内壁在建模时做了等壁厚处理，保证整个弯管主体的壁厚均匀，承压能力一致，不会出现局部壁厚过薄导致的承压薄弱点，外壁的过渡圆角也兼顾了铸造或者注塑加工的脱模需求，适合采用铸造、注塑或者3D打印等多种工艺加工成型，不同工艺生产时只需要根据材料特性调整对应的拔模斜度与壁厚公差即可，不需要对整体结构做大幅改动。
