小型立式数控钻孔加工设备结构设计

　　这款小型立式数控钻孔设备的三维结构，主要面向小型五金零件、电子结构件、非标治具的小批量精密钻削加工场景，在精密零件加工车间、电子组装生产线的配套工位、手板模型制作工坊都能找到适配的使用场景，相比大型摇臂钻、台钻，它的占地空间更小，进给行程的控制精度更高，能够适配0.1mm级进给量的微调钻削需求，不会出现手动进给时压力过大导致钻头崩断、孔位偏斜的问题。

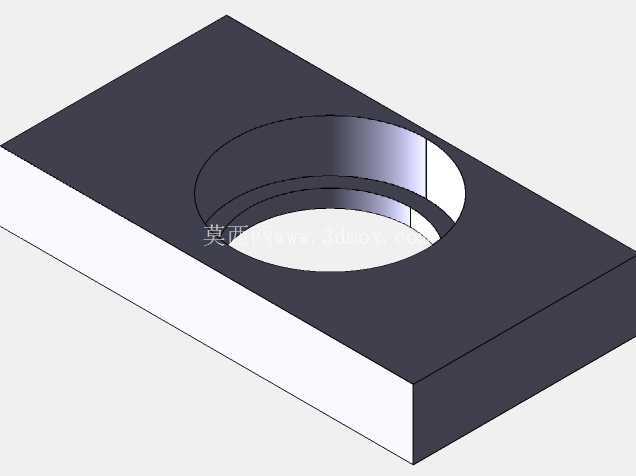

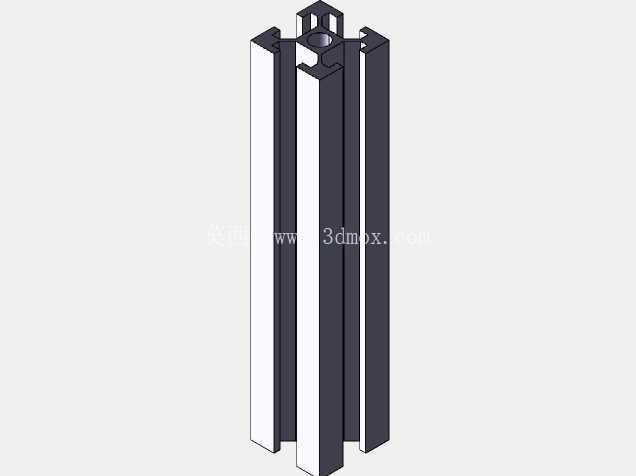

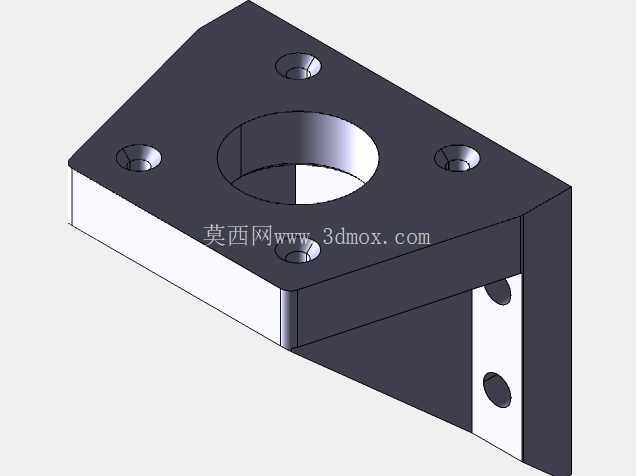

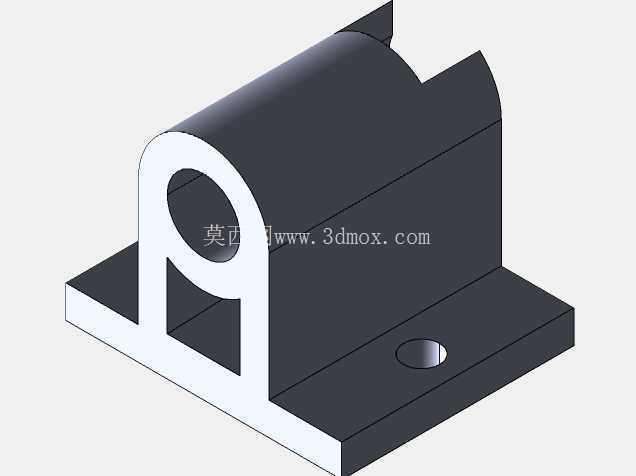

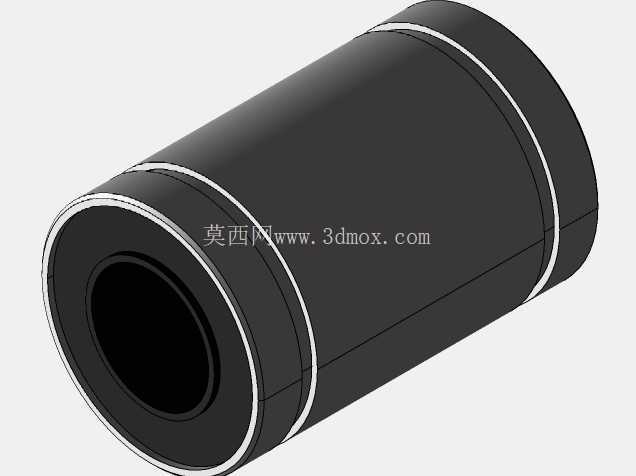

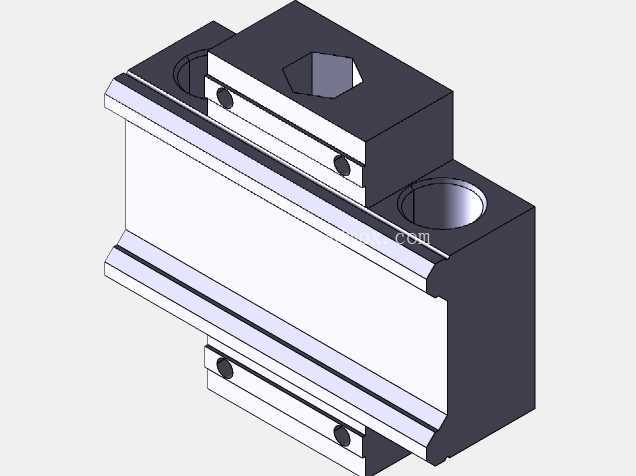

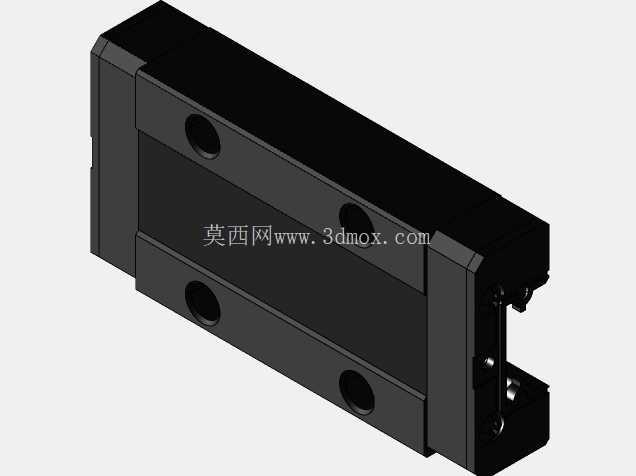

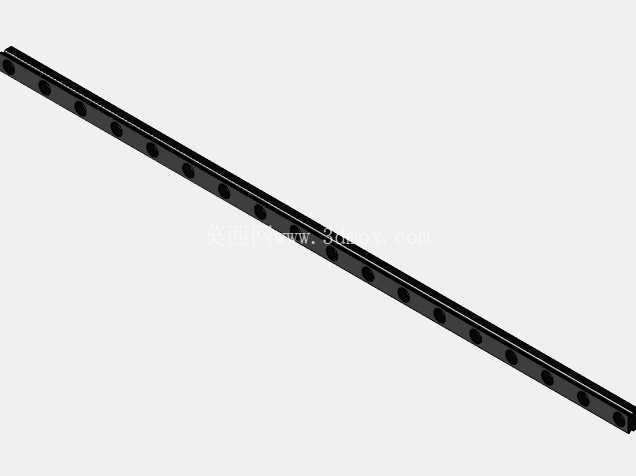

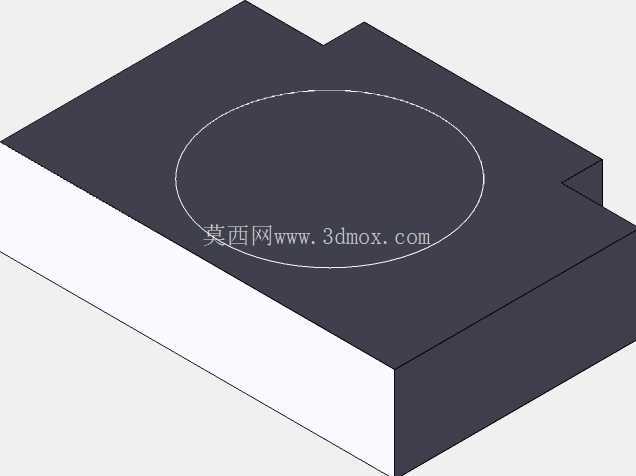

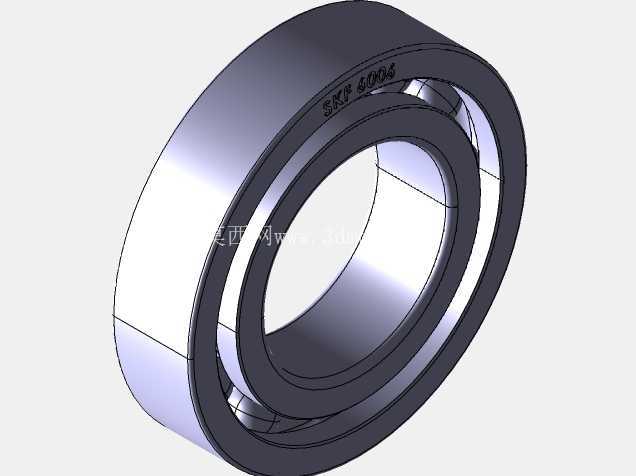

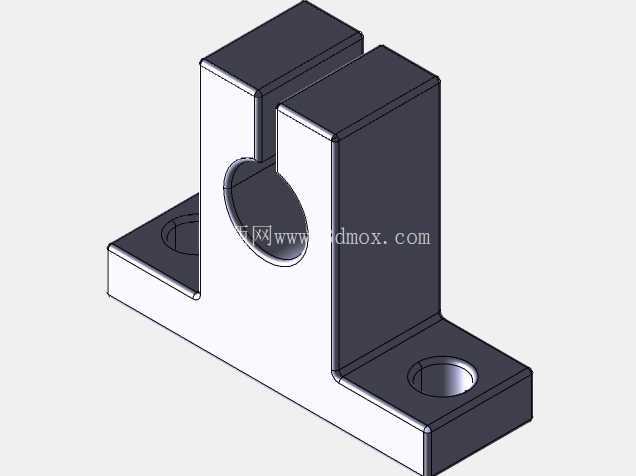

　　从结构布局来看，整体采用立式C型床身结构，底座采用加厚铸铁式安装面设计，安装时只需通过四个地脚螺栓固定在标准800mm高度的工业工作台面上即可，不需要额外做混凝土基础浇筑，整体设备的安装边界控制在长450mm、宽320mm、高680mm范围内，不会占用过多的工位空间，适合在紧凑型生产线的工位间隙布置。主轴部分采用er11标准夹头接口，能够夹持直径0.5mm到7mm范围的直柄钻头、铰刀，适配铝件、亚克力、薄钢板、PCB板等多种常见加工材料的孔加工需求，主轴的进给导轨采用双线性圆柱导轨搭配滚珠丝杠传动，进给过程的同轴度误差控制在0.02mm以内，能够保证钻孔的垂直度，避免出现斜孔、孔壁粗糙的问题。

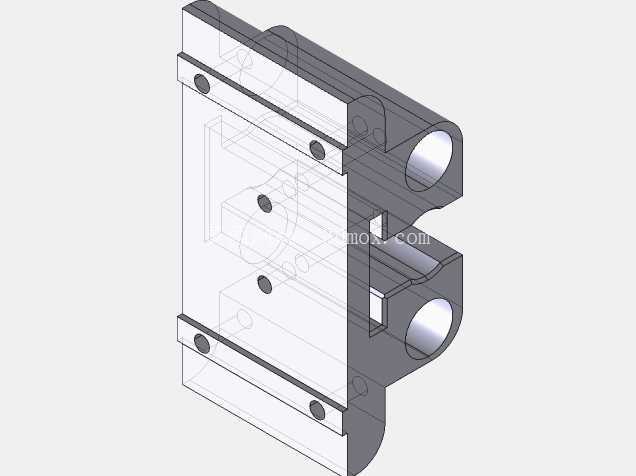

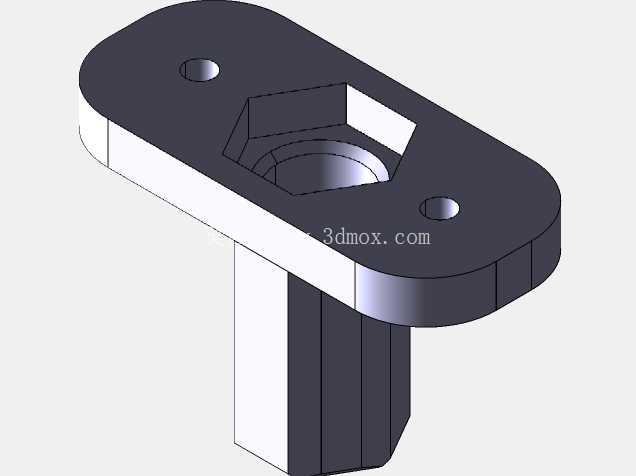

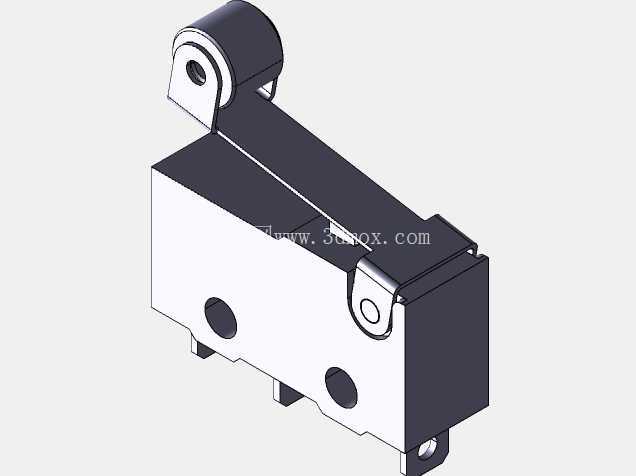

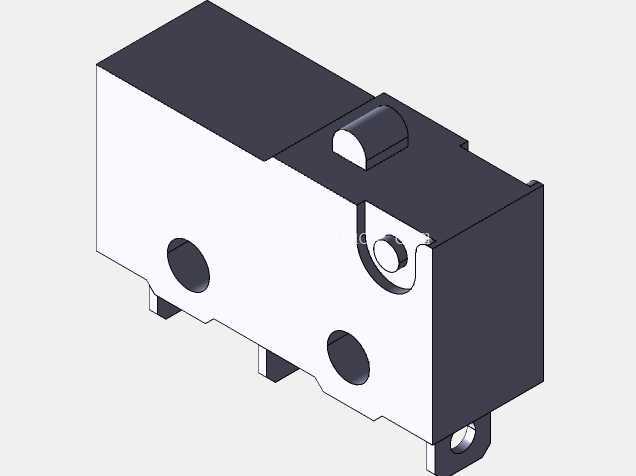

　　设计过程中优先考虑了日常操作的便利性，操作面板布置在设备正面偏右的位置，操作人员站在设备正前方即可完成所有参数调整、启停操作，不需要侧身或者挪动位置，主轴的行程限位设置了硬限位和软限位双重保护，硬限位采用机械碰撞式行程开关，软限位在控制系统内设置行程阈值，即使程序编写出现失误，也不会出现主轴超程撞击底座的问题，能够降低设备误操作导致的结构损坏概率。排屑结构采用斜面式底座设计，钻削产生的切屑会顺着底座斜面滑落到设备前方的集屑槽内，日常清理时只需要抽出集屑槽倾倒即可，不需要拆开设备护板清理内部积屑，能够减少日常维护的工作量。

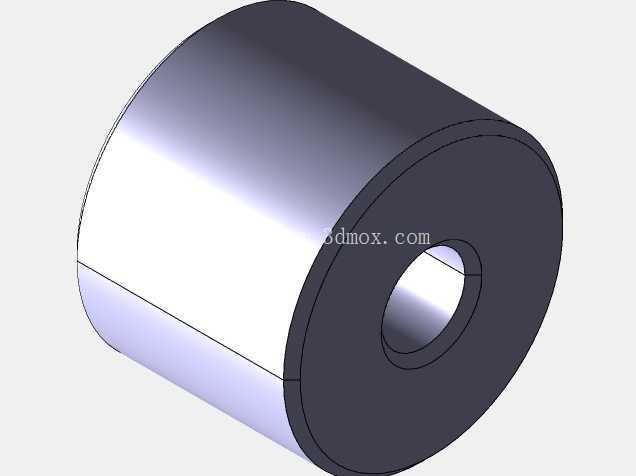

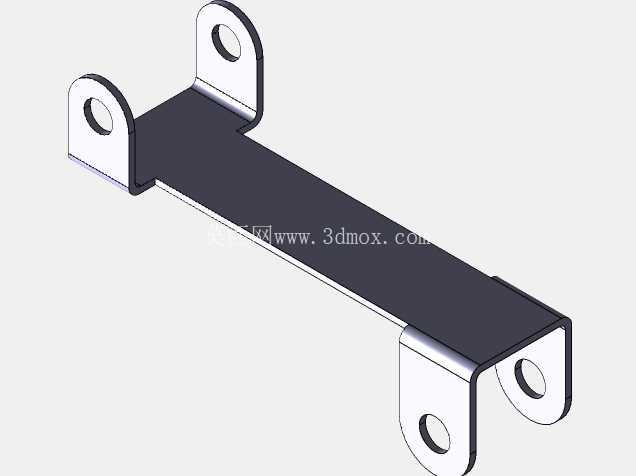

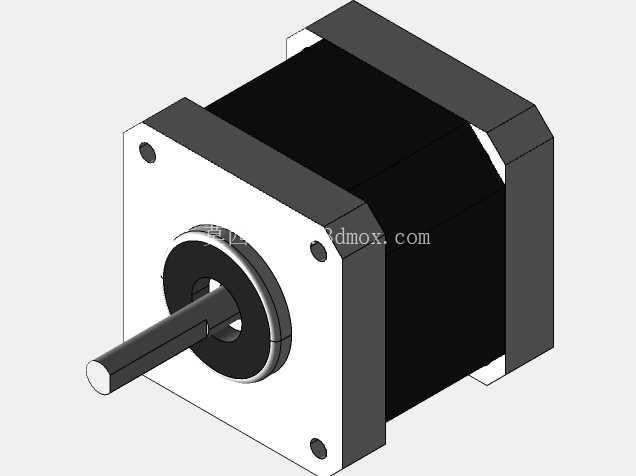

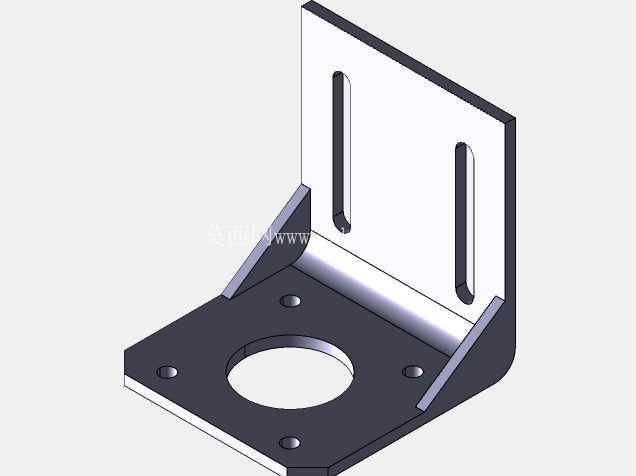

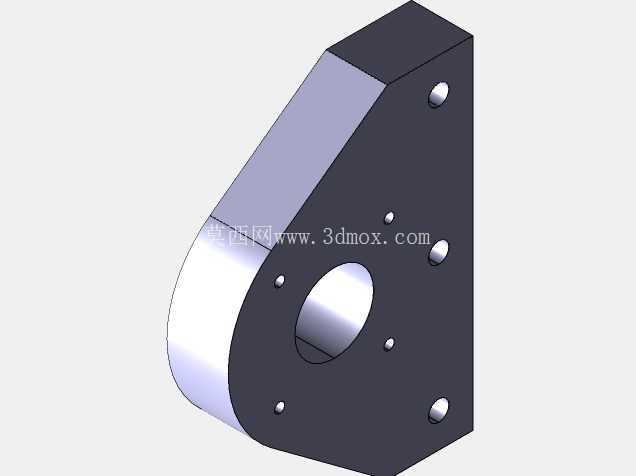

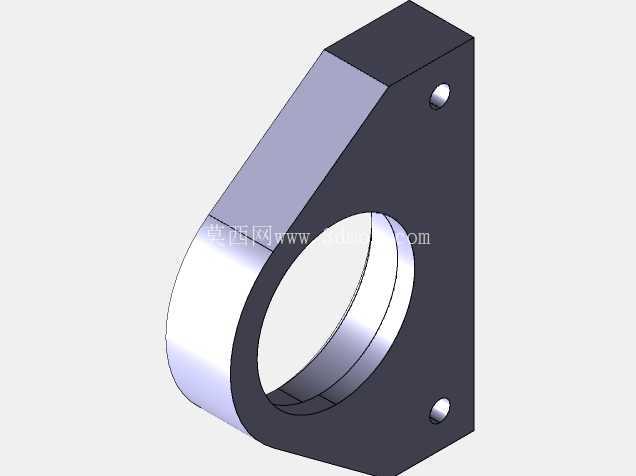

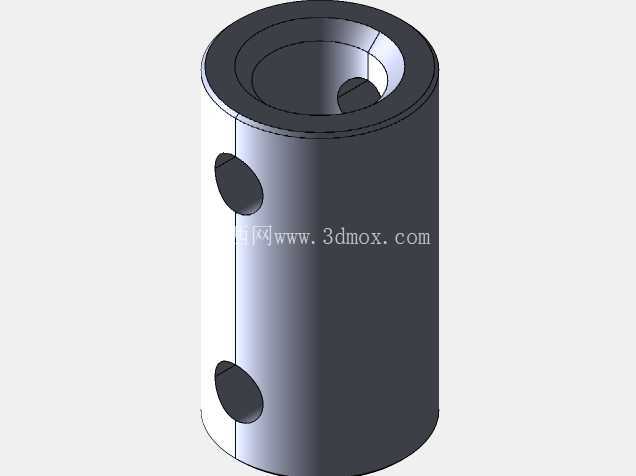

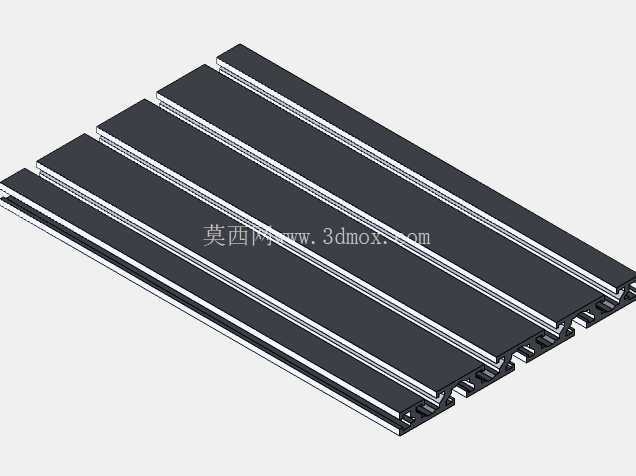

　　在传动结构的设计上，Z轴进给的伺服电机布置在主轴箱的顶部，通过联轴器直接和滚珠丝杠连接，没有采用同步带或者齿轮减速的传动结构，一方面减少了传动间隙带来的进给误差，另一方面也降低了传动部件的磨损，日常使用时只需要定期给导轨和丝杠加注润滑脂即可，不需要频繁调整传动带张紧度、更换磨损齿轮。设备的工件夹持平台采用标准T型槽结构，能够适配通用的平口钳、专用钻模治具的安装，T型槽的间距按照标准工业夹具的安装尺寸设计，不需要额外制作转接板就可以直接装夹市面上常见的小型机用夹具，能够缩短不同批次产品换产时的夹具调整时间。

　　考虑到小零件加工时的冷却需求，结构上预留了雾化冷却喷嘴的安装位置，喷嘴可以任意调整角度对准钻孔位置，加工时喷出雾化的切削液，既能够降低钻头和工件的加工温度，延长钻头使用寿命，也不会像大流量冷却那样导致切削液四处飞溅，污染工位环境。电路走线全部采用拖链内置布置，所有线缆都收纳在工程塑料拖链内部，Z轴上下移动时线缆不会和外部结构产生摩擦，也不会出现线缆散乱勾挂工件、工具的问题，能够提升设备运行的安全性。整体结构没有多余的装饰性设计，所有外部护板都采用可拆卸式结构，需要检修内部传动部件时，只需要拧下固定螺丝即可拆下对应位置的护板，不需要整体拆解设备外壳，能够缩短设备故障时的维修停机时间。
