车床尾座功能组件结构设计

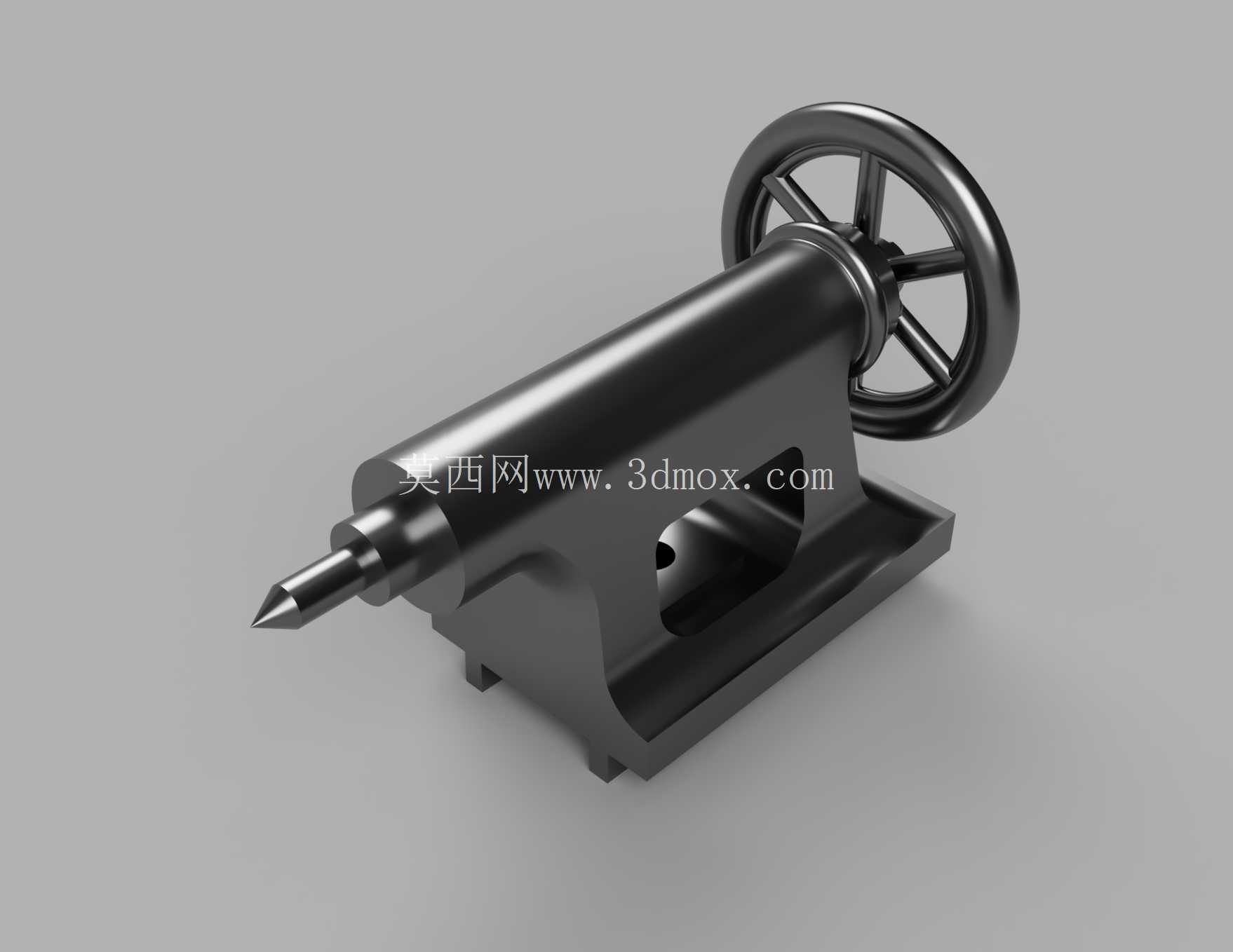

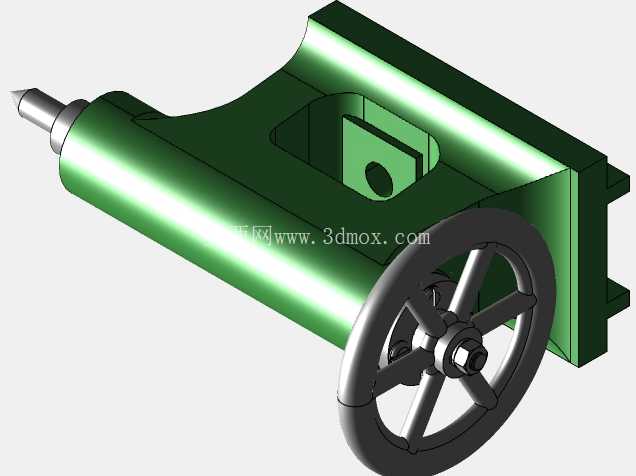

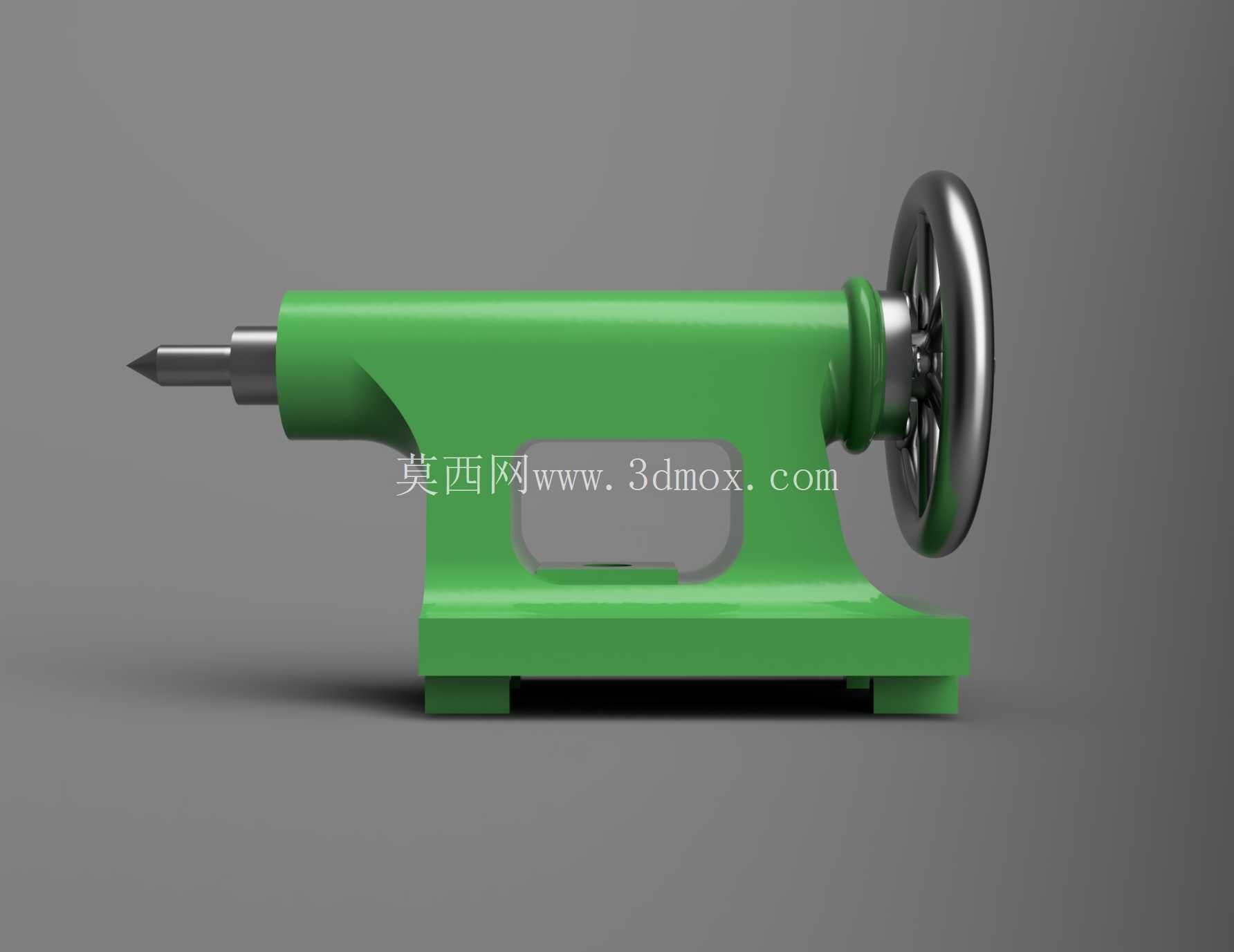

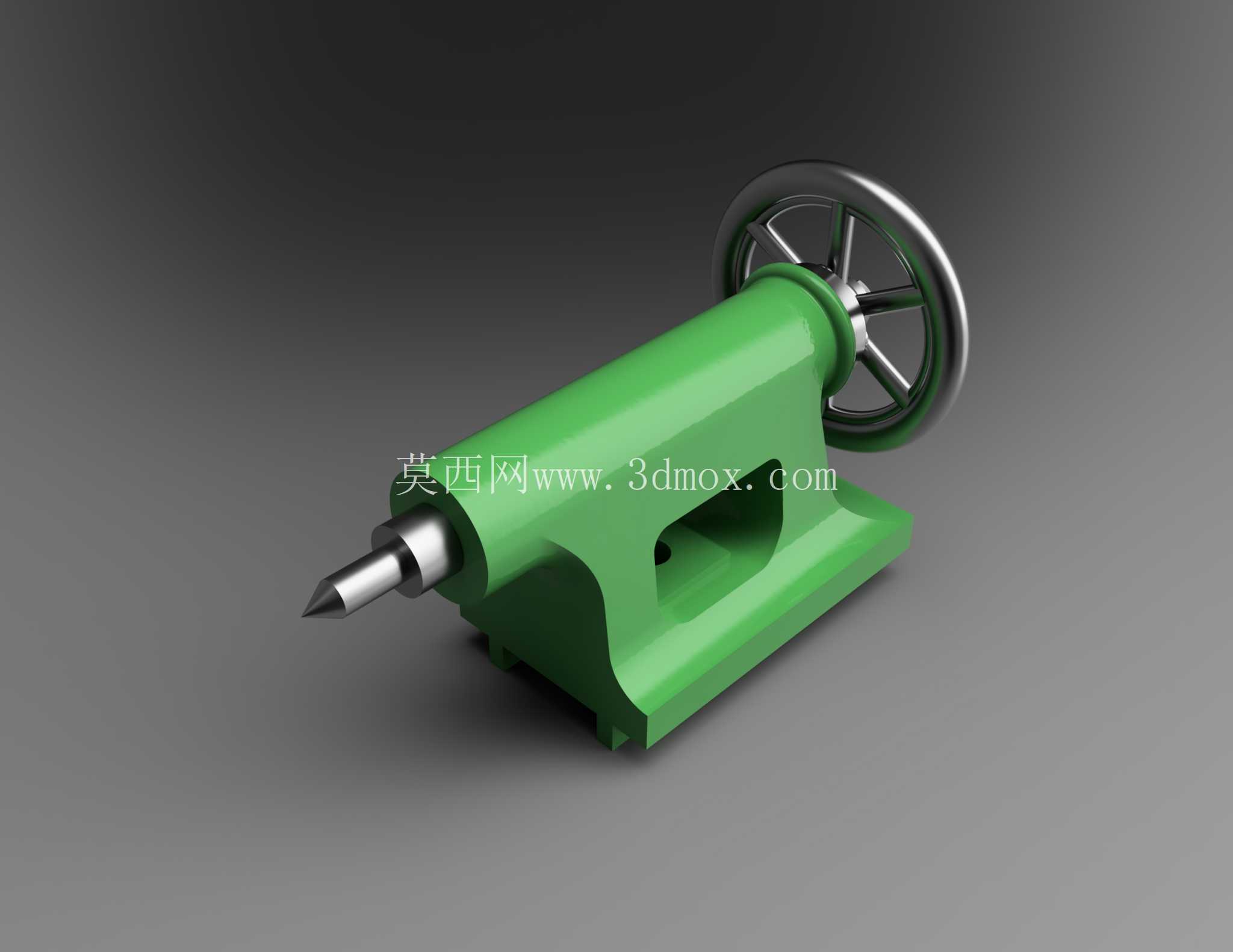

　　在普通卧式车床的加工场景里，尾座是承担长轴类零件装夹定位、孔加工进给支撑的核心功能部件，这套尾座组件的结构设计完全贴合常规中小型车床的安装适配逻辑，日常加工中不管是两顶尖装夹长轴件做外圆车削，还是换装钻夹头夹持钻头、铰刀完成轴件端面的中心孔、定位孔加工，都能通过这套组件实现稳定的功能输出。从结构布局来看，组件整体采用一体式铸铁基座的设计思路，基座底部的安装导向面直接匹配车床床身的导轨型面，安装时可沿床身导轨轴向滑动调整位置，适配不同长度规格的加工工件，位置调整到位后通过基座下方的锁紧机构即可完成与床身的固定，避免加工过程中出现位移偏移。

　　尾座的核心套筒部分内置莫氏锥孔，用来安装顶尖、钻套等工装，套筒的轴向进给通过尾部的手轮机构实现，手轮通过内部的丝杠螺母副和套筒连接，转动手轮时即可带动套筒沿尾座本体的内孔做平稳的轴向移动，进给过程的阻尼感均匀，不会出现卡顿或窜动的问题，手轮的轮缘做了滚花处理，操作时的摩擦力足够，即便手上沾有少量切削液也能稳定操作，不会打滑。顶尖部分采用标准的回转顶尖结构，内置轴承组件，在工件随主轴转动时顶尖可同步回转，避免顶尖和工件中心孔之间出现干摩擦烧损的问题，顶尖的锥柄和套筒内锥孔的配合精度控制在合理范围内，装拆时只需通过套筒尾部的丝杠顶出机构即可快速完成工装更换，不需要额外的敲击工具，能有效保护锥面的配合精度。

　　尾座本体的上部设计了套筒锁紧机构，当套筒进给调整到所需位置后，扳动锁紧手柄即可通过内部的压紧块将套筒牢牢固定，避免在钻削、铰削加工时套筒受轴向切削力出现回缩，影响加工精度。从安装边界来看，这套尾座组件的基座宽度、导轨配合面的尺寸完全适配常规6140、6132系列普通车床的床身导轨参数，不需要对床身做额外的改造即可直接安装替换，整体的轴向行程覆盖了常规中小型零件的加工需求，手轮的操作半径设置在人体工程学合理范围内，操作人员站在车床尾端操作时不需要过度探身即可完成进给、锁紧的全部操作。

　　在实际加工应用中，这套尾座组件的刚性足够承受常规车削、钻削的切削载荷，不会出现受力变形的问题，本体的排屑斜面设计能让加工过程中掉落的铁屑、切削液自然滑落，不会堆积在套筒移动的缝隙位置，减少日常维护的清理工作量，内部的丝杠螺母副采用油脂润滑结构，日常使用时只需要定期注油保养即可保证长期的进给精度，不会因为频繁使用出现快速磨损。很多车间在做车床尾座维修替换、自制小型车床配套时，这类结构的尾座组件是最常用的选型，因为它的结构成熟，没有冗余的复杂设计，所有的功能部件都围绕实际加工的需求设置，没有多余的装饰性结构，每个部分的尺寸都经过实际加工场景的验证，安装后不需要做太多调整即可投入使用，不管是用于常规的外圆加工支撑，还是配合完成孔加工工序，都能稳定满足加工精度的要求。
