异形镂空连接结构件三维数模

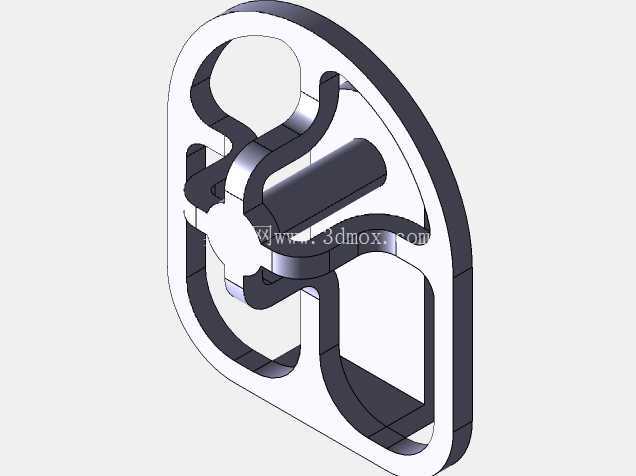

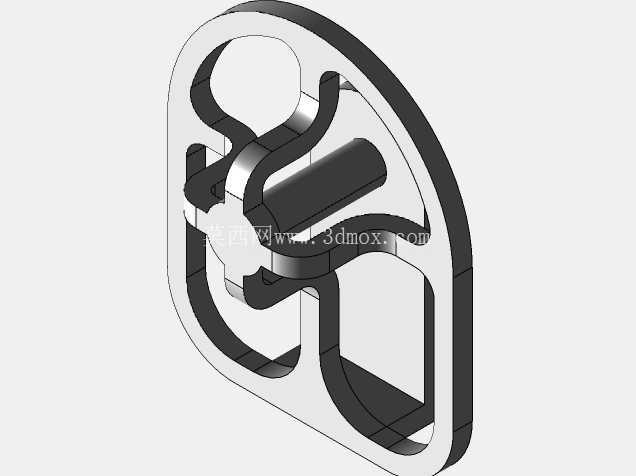

　　这类异形镂空连接结构件，常应用在对安装空间、自身重量有严格限制的紧凑型传动机构中，比如小型自动化设备的动力传递链路、便携作业工具的内部连接工位，或是精密检测设备的运动支撑环节，替代传统实心连接块来降低整体机构的运动惯量，提升动态响应速度。从结构功能来看，该构件同时承担周向定位、扭矩传递、相邻部件限位三个核心作用，外侧的圆角矩形外轮廓是安装定位基准，在装配时可嵌入对应安装座的型腔内，无需额外设计防转销结构，依靠轮廓贴合就能限制自身的周向转动，减少装配工序的零件数量。

　　中间的圆柱凸台是核心的扭矩传递部位，可与对应轴件采用过盈配合或是键连接，将输入端的旋转扭矩平稳传递到外侧连接端，三个均匀分布的镂空槽并非单纯为减重设计，槽型的走向完全匹配应力传递路径，在保证整体结构刚度满足额定扭矩传递要求的前提下，去除了非受力区域的冗余材料，同时镂空槽还可作为装配时的工艺卡槽，方便工装夹持完成压装、拆卸等维护操作。设计这类构件时，首先要确定安装边界的约束条件：外侧圆角矩形的长宽尺寸需完全匹配安装型腔的内部尺寸，圆角半径要避开型腔的加工清根半径，避免装配时出现干涉，厚度方向的尺寸要与相邻部件的安装间隙匹配，保证装配后两端面与相邻零件的端面完全贴合，不会出现轴向窜动。

　　中间圆柱凸台的直径要根据传递的额定扭矩计算，结合所选材料的许用切应力确定配合过盈量，若采用键连接还要预留键槽的加工余量，同时要保证凸台与外轮廓的连接壁厚满足强度要求，避免扭矩传递时出现应力集中导致的断裂。镂空槽的设计需要先通过受力仿真确定应力分布云图，沿着主应力迹线规划槽的轮廓，槽与实体连接的部位全部采用圆弧过渡，避免直角带来的应力集中问题，槽的宽度要兼顾减重效果和加工可行性，若采用铣削加工，槽的最小宽度要大于刀具直径，减少加工时的刀具损耗。实际应用中，这类构件的安装需要注意配合面的清洁度，压装时要保证受力均匀，避免单侧受力导致外轮廓变形影响定位精度，日常维护时可通过镂空槽观察内部配合面的磨损情况，无需完全拆卸就能判断连接状态。

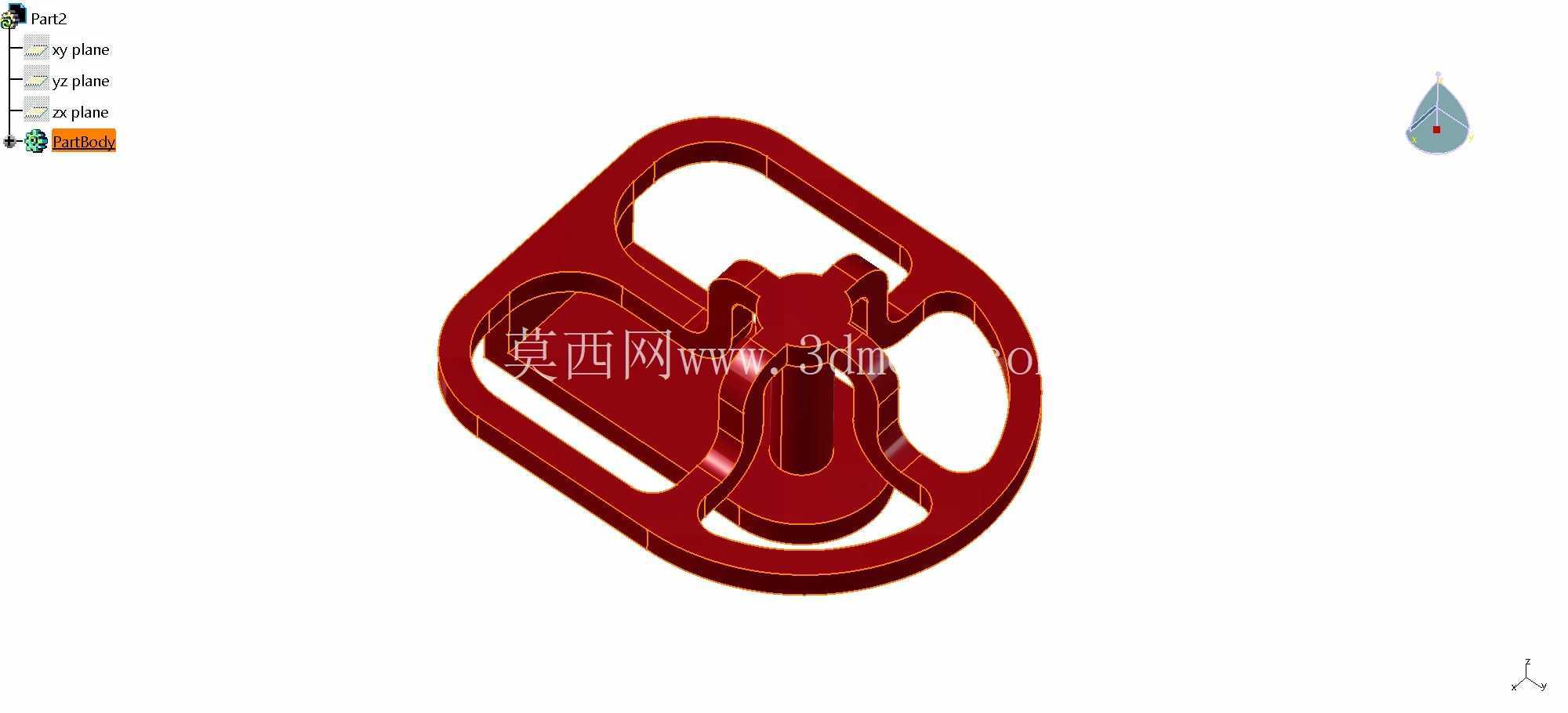

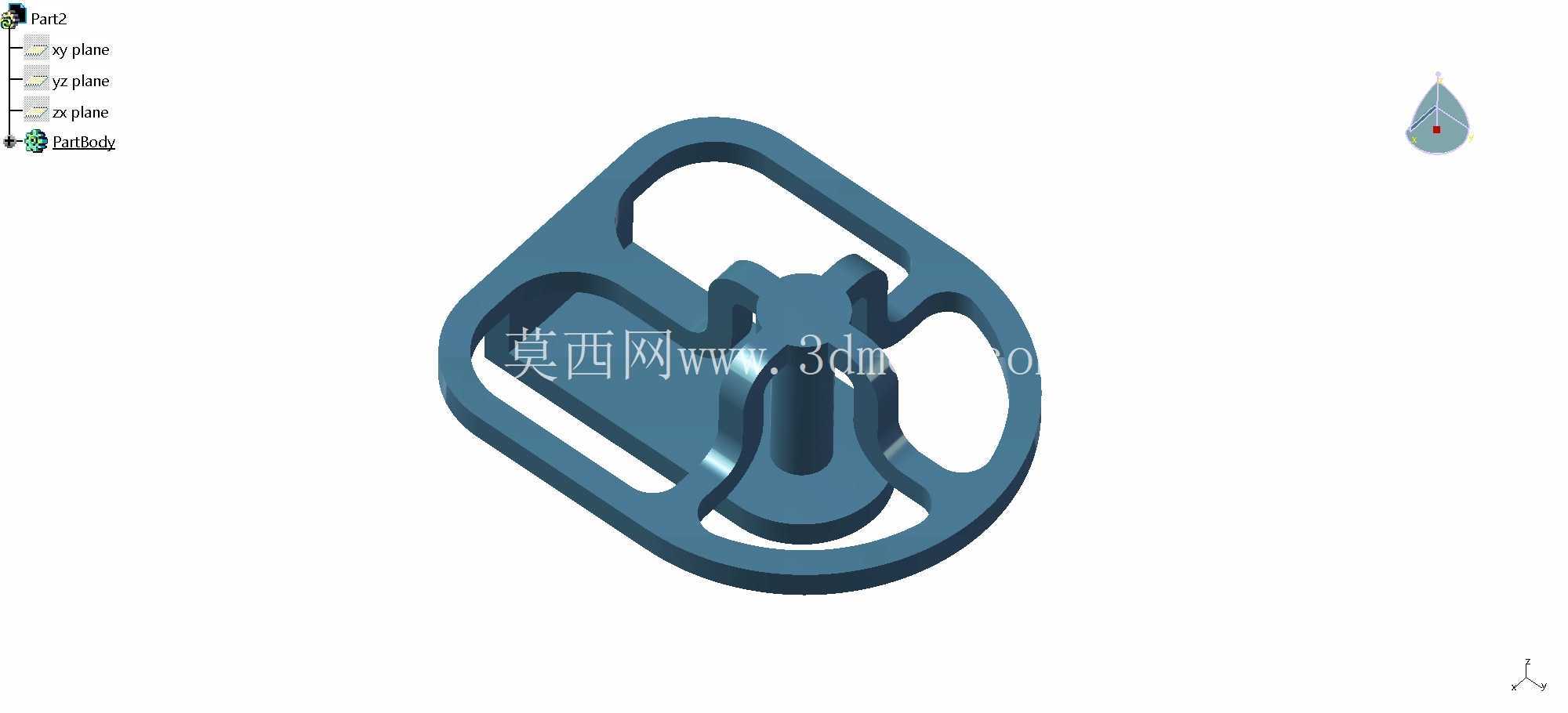

　　相比传统的实心连接构件，这种镂空结构的重量可降低40%左右，在高速往复运动的机构中，能大幅降低驱动端的负载，减少运动过程中的惯性冲击，提升设备的运行稳定性和使用寿命。在建模过程中，需要重点关注各过渡圆弧的相切约束，保证曲面连续无尖角，外轮廓与中间凸台的同轴度、端面的平面度等形位公差要在建模时就做好基准标注，为后续的加工工艺制定提供准确的数模依据，同时要预留合理的加工公差，配合面的公差等级要根据装配要求选择IT7至IT6级，非配合面可适当放宽公差要求降低加工成本。
