多安装位异形法兰盘草绘设计实例

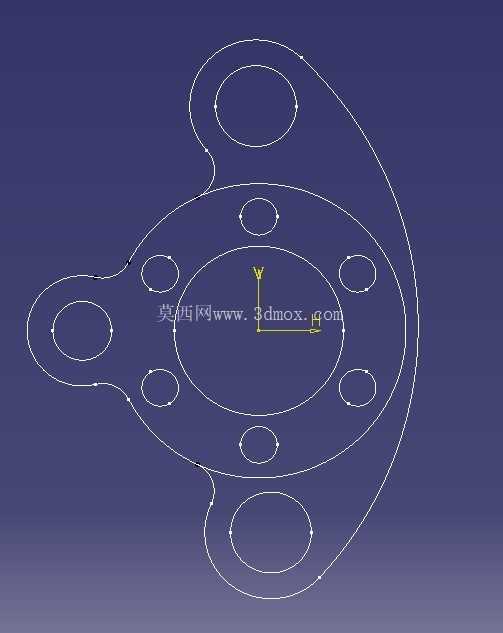

　　在流体输送管路、小型动力机组的端盖连接场景里，这类带多组不同孔径安装位的异形法兰结构，是解决非同轴管路对接、多部件集成固定的常用结构形式。不同于标准圆形法兰的对称设计，这个草绘实例的轮廓采用三段圆弧平滑过渡的异形外沿，三个大直径安装孔分别布置在轮廓向外延伸的三个凸耳位置，中间大圆孔作为介质或轴系的过流/过孔通道，围绕中心孔均匀排布的六个小孔，用于和对接端的标准法兰孔位做定位锁紧，避免连接后出现周向转动错位。

　　从设计思路上看，草绘阶段首先锁定中心坐标系作为全图的基准原点，先绘制中心大圆孔的轮廓，确定整个零件的核心通径尺寸，再围绕中心孔做环形阵列排布六个等径小孔，阵列角度严格按照60度等分，保证和对接端的标准孔位完全匹配，不会出现安装时孔位错位无法穿入螺栓的问题。三个凸耳位置的大直径安装孔，分别对应外接部件的安装点位，凸耳的外轮廓采用和安装孔同心的圆弧做外沿，再用相切圆弧把三个凸耳和中间的主体圆盘平滑连接，整个轮廓没有尖锐折角，既减少了后续加工时的应力集中点，也能让零件在有限的安装空间里避开周边的其他结构件，不会出现装配干涉。

　　实际应用中，这类异形法兰多用于小型液压泵站的阀组集成安装、真空管路的非标对接位置，三个大孔用来固定外接的阀块或管路接头，中间的六个小孔用来和泵体或管路端盖做密封连接，草绘阶段就需要提前核对所有安装孔的中心距尺寸，确保凸耳位置的大孔中心到中心原点的距离，和外接部件的安装孔位尺寸完全一致，同时要控制外轮廓的最大边界尺寸，避免零件装入设备后和周边的油管、线束产生刮擦。

　　草绘绘制过程中，所有圆弧连接位置都添加了相切约束，每个安装孔都标注了直径尺寸和定位尺寸，中心位置的坐标系明确了加工时的找正基准，后续拉伸成实体后，不需要再额外做基准修正就能直接导入加工编程环节。六个小孔的孔径统一采用常用的螺栓过孔尺寸，不需要单独定制非标紧固件，三个大孔的尺寸根据外接接头的安装螺栓规格确定，凸耳的宽度比安装孔直径大出足够的承压边距，避免螺栓锁紧时凸耳边缘出现开裂变形。轮廓的平滑过渡设计，也让零件在承受管路内压或设备振动时，应力能够沿着圆弧轮廓均匀分散，不会在折角位置出现应力集中导致的疲劳损坏。

　　在安装边界的考量上，草绘阶段就预留了足够的扳手操作空间，每个安装孔中心到外轮廓边缘的距离，都满足标准套筒扳手的操作半径要求，实际装配时不需要额外加工艺缺口就能顺利完成螺栓锁紧。中心大孔的尺寸根据通径要求确定，孔边缘和周边小孔的中心距满足密封面的宽度要求，加装密封垫后不会出现密封压合不足导致的泄漏问题。整个草绘的约束完全定义，没有欠约束的浮动线条，后续修改任意一个孔位尺寸时，关联的轮廓线条会自动更新，不需要重新绘制整个轮廓，能大幅提升后续改型设计的效率。
