CATIA草绘多圆组合轮廓结构设计示例

　　这类平面草绘轮廓是三维结构建模前期的核心基础环节，在各类机械零部件的结构设计流程中应用极为广泛，小到精密传动组件的安装定位基准，大到大型设备的基座安装面轮廓，都需要先通过精准的平面草绘确定核心几何边界，再逐步推进后续的特征拉伸、切除、装配等建模步骤。从实际工程场景来看，这类多圆组合的草绘结构常出现在法兰连接面、多轴安装座、传动端盖、泵体连接法兰这类需要布置多个同轴安装孔、同时需要外轮廓平滑过渡的零部件设计中，外轮廓的相切曲线设计，一方面是为了避免尖角带来的应力集中问题，提升零部件在交变载荷下的结构强度，另一方面也能减少加工过程中的刀具路径拐点，降低数控加工时的刀具损耗，提升加工面的光洁度。

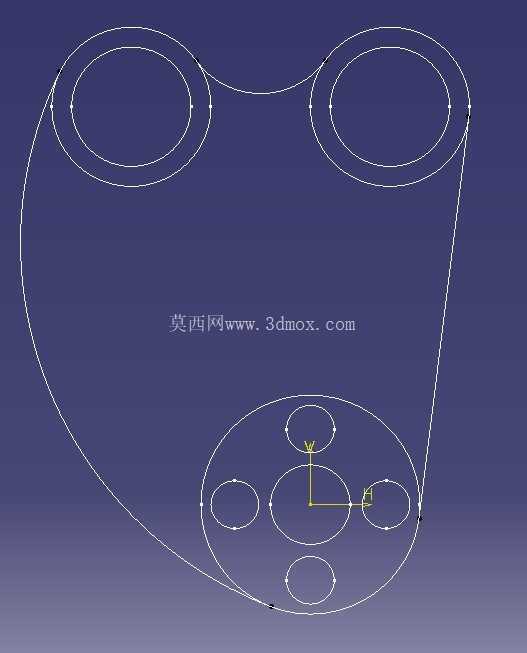

　　设计这类草绘结构时，首先要明确核心的尺寸基准，通常会选取下方大圆圆心作为整个草绘的坐标原点，以此为基准定位上方两个对称布置的等径圆，以及大圆周边均匀分布的四个小圆，所有圆形图元的圆心位置都需要通过水平、竖直、对称等几何约束完全固定，避免后续特征生成时出现草绘过定义或者欠定义的问题。外轮廓的连接曲线需要严格保证与相邻两个圆的相切关系，不能出现肉眼不可见的微小缝隙或者交叉，否则后续拉伸生成实体时会出现特征失败，甚至生成无效的零厚度几何体，直接影响后续的装配干涉检查、工程图导出以及数控加工编程的准确性。

　　从安装边界的角度考量，这类草绘生成的实体零件，其外轮廓的最大包络尺寸需要严格匹配安装腔体的内部空间，上方两个对称圆的中心距需要对应配合部件的安装孔位间距，周边小圆的直径与中心距要完全适配标准紧固件的尺寸规格，不能出现孔位偏移、孔径不匹配导致的装配失败问题。在实际建模过程中，这类草绘还需要考虑后续的工艺性，比如轮廓过渡处的圆角大小要匹配加工刀具的最小半径，避免出现刀具无法加工的死角，多个安装孔的位置要尽量布置在同一圆周或者对称位置，减少加工时的工件装夹次数，提升生产加工的效率。

　　很多刚接触三维建模的设计人员，在绘制这类草绘时往往只关注图形的外观相似性，忽略几何约束的完整性和尺寸链的合理性，经常出现草绘可以拖动变形、尺寸标注出现封闭尺寸链的问题，导致后续修改单个尺寸时整个草绘出现错乱，甚至需要完全重画。实际上合格的草绘需要做到全约束，也就是所有图元的位置、形状、大小都通过几何约束和尺寸约束完全确定，没有多余的过定义约束，也没有缺失的欠定义约束，修改任意一个驱动尺寸时，整个草绘会按照预设的约束关系自动更新，不会出现几何变形或者约束冲突。这类多圆组合的草绘练习，本质上是帮助设计人员建立严谨的约束思维，理解几何元素之间的位置关系，为后续复杂曲面建模、整机装配设计打下扎实的基础。在实际的产品开发流程中，草绘的质量直接决定了后续三维模型的可修改性，一个约束合理、尺寸清晰的草绘，能够在产品迭代改型时大幅减少修改工作量，避免因为草绘错误导致的后续特征连锁失效，这也是结构设计人员必须熟练掌握的核心基础技能。
