CATIA草绘双圆弧连接轮廓练习实例

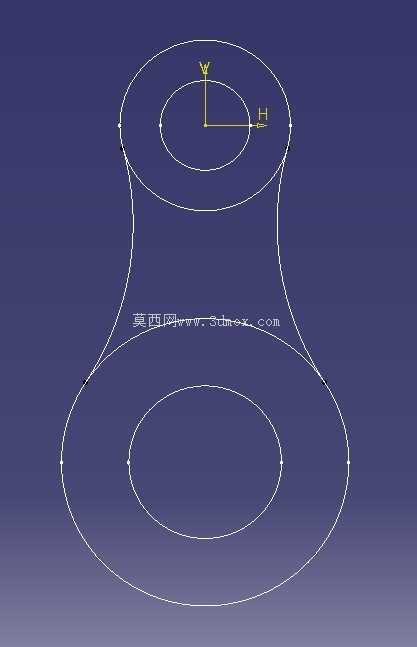

　　在机械结构设计的前期工作中，草绘是三维建模的核心基础环节，所有复杂的实体特征、曲面特征都需要依托精准的二维草绘轮廓来生成，本次展示的草绘实例，是典型的对称式双圆弧连接轮廓练习，这类轮廓在工业设计、机械结构的过渡段设计中有着非常广泛的应用场景。从实际工程应用来看，这类上下双圆通过相切顺滑曲线连接的轮廓，常出现在变径连接段、异形壳体过渡区、流体通道内壁轮廓、工装夹具的定位接触面等结构的设计前期，比如小型变压器的绝缘外壳过渡段、通风管道的变径转接段、手持工业设备的握持曲面轮廓，都需要用到这类顺滑无拐点的轮廓曲线，避免应力集中的同时保证曲面过渡的连续性。

　　从设计思路来看，这个草绘实例的核心逻辑是先确定基准坐标系，以原点为对称中心，先绘制上下两个位置的同心圆作为轮廓的边界基准，上下两个圆的圆心均落在Y轴上，保证整体结构的轴对称特性，这也是工业结构设计中最常用的对称设计思路，能够大幅降低后续建模、装配、加工的复杂度，同时保证结构受力的均匀性。在确定上下两个基准圆的尺寸后，需要绘制两侧的连接曲线，这里的连接曲线采用圆弧段实现与上下两个基准圆的相切约束，相切约束是草绘中非常关键的几何约束条件，能够保证轮廓线在连接点处没有折角，后续生成实体或曲面时不会出现尖棱、曲率突变的问题。实际绘制过程中，需要先添加几何约束，固定上下圆心在Y轴上的位置，固定两个基准圆的半径尺寸，再通过约束两侧连接圆弧分别与上圆、下圆保持相切关系，同时约束两侧圆弧关于Y轴对称，最后标注连接圆弧的半径、上下圆心的间距尺寸，就能完成整个轮廓的全约束定义，全约束的草绘是后续特征生成的基础，能够避免建模过程中出现轮廓漂移、特征失败的问题。

　　从安装边界与尺寸适配的角度来看，这类草绘轮廓的尺寸设定需要匹配后续的应用场景，如果用于变压器外壳的过渡段，需要根据内部铁芯、绕组的外形尺寸确定上下圆的直径，上下圆的间距要满足内部元器件的安装空间要求，两侧连接圆弧的半径不能过小，否则会导致外壳壁厚不均，注塑成型时出现缩痕、应力开裂的问题；如果用于流体通道的变径段，连接圆弧的曲率需要匹配流体的流速要求，避免出现涡流区，降低流体输送的阻力。在实际建模过程中，这类草绘完成后，可以通过旋转特征生成回转类实体，也可以通过凸台拉伸生成等截面的结构件，还可以作为扫掠特征的截面轮廓，生成沿路径延伸的异形结构。很多刚接触三维建模的设计人员容易忽略草绘的约束完整性，往往只绘制大致形状而不添加相切、对称、重合等几何约束，导致后续修改尺寸时轮廓出现变形，这个实例的练习重点就在于掌握几何约束的添加逻辑，理解对称结构的草绘思路，学会通过基准坐标系定位核心轮廓要素，避免无基准的随意绘制。在实际的产品开发流程中，草绘阶段的尺寸合理性、约束完整性直接决定了后续三维模型的可修改性，很多复杂产品的建模失败，根源都在于前期草绘没有做到全约束，或者轮廓线存在重叠、开口、多余线段的问题，通过这类基础草绘实例的练习，能够帮助设计人员养成规范的草绘习惯，在后续处理复杂轮廓时能够快速定位约束问题，提升建模效率。另外这类对称轮廓的草绘，也可以作为参数化设计的基础模板，将上下圆直径、圆心间距、连接圆弧半径设置为可变参数，后续设计同类型不同尺寸的结构时，只需要修改对应参数就能快速生成新的轮廓，大幅提升系列化产品的设计效率，比如不同规格的变压器绝缘套筒、不同通径的管道变径接头，都可以基于这个草绘逻辑搭建参数化模板，减少重复的草绘工作。
