对称式多孔安装定位板草绘设计方案

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871048
  • 对称式多孔安装定位板草绘设计方案

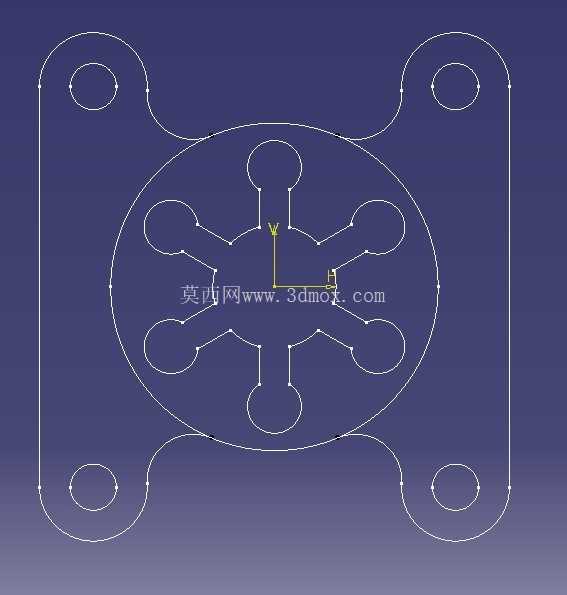

  在非标自动化设备的工位定位、小型机电组件的安装固定场景中,这类对称式多孔安装定位板是十分常见的基础结构件,多数用于需要周向均匀受力、多方向定位锁紧的装配环节,比如小型气动执行元件的端盖连接、检测工位的载具基板、低压电气组件的安装托板等场景,都能见到同逻辑的结构设计。从草绘的轮廓逻辑来看,整体采用中心对称+四向延伸耳板的布局,中心区域的环形基体是核心承载区,环形内部均匀分布的八个圆形凸台结构,对应装配时的定位销孔或者螺纹安装位,八个点位沿中心环形均匀排布,相邻点位的夹角保持一致,能保证锁紧时受力均匀分散,避免局部应力集中导致的基板变形,这一点在需要频繁拆装的工装载具场景中尤为重要,不会因为多次拆装出现定位偏移的问题。

  四向延伸的耳板结构是整个零件的安装固定位,每个耳板端部都设计了独立的圆形安装孔,四个耳板通过圆弧过渡和中心环形基体连接,过渡圆弧的曲率经过匹配设计,既不会因为直角过渡产生应力集中点,也能在保证结构强度的前提下尽可能减少材料占用,降低零件整体重量。从草绘的尺寸约束逻辑来看,中心坐标系的原点设置在整个零件的几何中心,所有环形结构的圆心都和中心原点保持同轴约束,四个耳板的安装孔圆心分别位于X轴和Y轴的正负方向轴线上,这种全约束的对称设计能最大程度降低加工时的形位公差累积,不管是采用铣削加工还是钣金冲压成型,都能保证四个安装孔的位置度符合装配要求,不需要后续额外的校形工序。

  在实际的设备装配场景中,这类定位板的安装边界需要提前和配套的组件做适配,中心环形区域的内径尺寸需要匹配被承载元件的外径,保证被承载元件可以嵌入环形区域实现径向定位,耳板上的安装孔孔径需要匹配对应规格的固定螺栓,通常会预留0.2-0.5mm的装配间隙方便安装对位,耳板的外伸长度需要根据安装基面的固定点位距离来确定,保证安装时不会和周边的其他管线、结构件产生干涉。设计这类草绘的时候,通常会先确定中心环形的内外径尺寸,再根据需要的安装点位数量确定内部凸台的分布半径和数量,之后延伸出四个方向的安装耳板,最后给所有的转角位置添加过渡圆弧,整个草绘需要做到全约束,没有过定义或者欠定义的尺寸,避免后续生成三维特征的时候出现特征失败的问题。

  另外这类结构如果用于有防尘或者密封要求的场景,还可以在中心环形的端面添加密封槽的草绘轮廓,和现有轮廓保持同轴,不需要额外调整基准;如果是用于需要减重的场景,还可以在耳板和中心环之间的非承载区域添加减重孔的轮廓,只要保证不破坏整体的受力路径即可。从加工工艺的角度来看,这个草绘生成的二维轮廓可以直接导出为DXF格式用于激光切割或者线切割加工,不需要额外做轮廓整理,所有的线条都是连续封闭的,没有断点或者重叠线段,能直接导入加工编程软件生成刀路,这也是草绘阶段需要注意的细节——所有轮廓必须封闭,连接点必须完全重合,不能有微小的缝隙或者出头线段,否则会导致后续加工或者特征生成出错。在实际的选型应用中,这类结构的板材厚度通常根据承载重量来选择,如果是用于小型传感器的安装,1.5-3mm的冷轧钢板或者铝合金板就足够满足强度要求,如果是用于承载较重的阀组或者电机组件,则需要选择5mm以上的钢板,同时适当加大耳板过渡圆弧的半径,提升结构的抗弯折能力。
