L型带孔直角连接安装支架结构设计

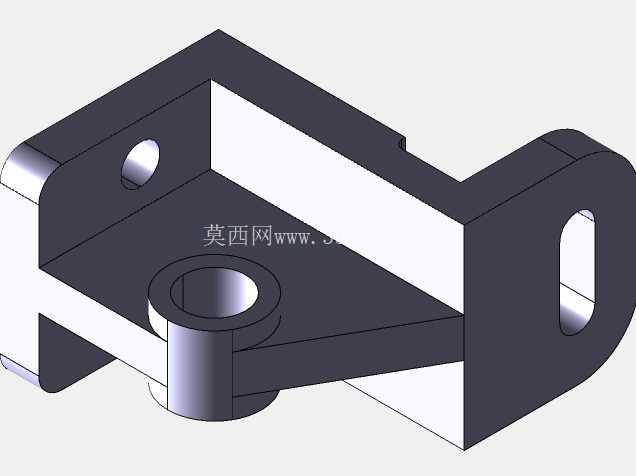

　　这类L型直角安装支架在工业装配场景里的应用覆盖面极广，小到小型电控柜内的元件固定、小型动力单元的辅件挂载，大到输送线侧边的传感器安装支架、工装夹具的定位连接座，都能看到同结构类型构件的身影。从结构本身来看，整体采用90度弯折的一体式构型，两个互相垂直的安装面分别承担不同的连接功能：其中一个立面开设圆形通孔，用于穿装螺栓完成支架与基础安装面的锁紧固定，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致支架板面变形；另一个立面开设长圆形腰型孔，这类孔型的设计核心是预留安装调整余量，装配时可以根据对接构件的实际位置偏差，沿腰孔长度方向微调固定位置，抵消加工、装配环节积累的尺寸误差，降低现场配装的修配工作量。

　　支架的水平承载面上设置了带凸台的同轴通孔，凸台结构一方面提升了孔位周边的结构强度，避免穿装连接轴或者固定螺栓时，承载面受径向力出现翘曲变形，另一方面凸台的高度可以作为装配定位的基准面，对接配套构件时无需额外加装调整垫片就能保证装配间隙符合设计要求。设计这类支架的时候，首先要明确安装边界的限制：两个垂直立面的外轮廓尺寸不能超出安装工位的预留空间，尤其是腰型孔所在立面的外侧，要预留足够的扳手操作空间，避免螺栓锁紧时工具与周边构件发生干涉；水平承载面的凸台高度要匹配对接构件的沉孔深度，保证装配后两个结合面完全贴合，不会出现局部悬空导致的受力不均。

　　从受力角度分析，这类支架主要承受垂直于水平承载面的静载荷，以及设备运行时传递的小幅振动载荷，所以弯折处的圆角半径不能过小，否则弯折位置会出现应力集中，长期受振动影响容易产生疲劳裂纹；同时各个安装孔的孔边距要满足螺栓连接的最小边距要求，避免锁紧时孔位边缘出现崩裂或者塑性变形。实际选型应用时，要先确认各个安装孔的中心距参数：立面圆形安装孔到弯折棱边的距离，要匹配基础安装面上的预留螺孔位置，腰型孔的长度调节范围要覆盖现场可能出现的最大安装偏差，水平面上凸台孔的内径要匹配配套连接件的轴径，保证配合间隙处于合理区间，既不会因为间隙过大导致连接松动，也不会因为间隙过小造成装配困难。

　　另外支架的各个棱边都做了倒角处理，避免装配作业时划伤操作人员，也能去除加工过程中产生的毛刺，防止毛刺脱落进入设备内部造成卡滞故障。这类结构看似简单，却是工业装配环节里不可或缺的基础连接构件，设计时每一处尺寸的确定都要结合实际装配场景的需求，不能只照搬理论参数忽略现场安装的可操作性，比如腰型孔的宽度要比配套螺栓的公称直径大0.5到1毫米，既保证调整的顺畅度，也不会因为间隙过大导致连接定位精度不足；凸台的外径要比配套的平垫圈外径大2毫米左右，保证垫圈能够完全贴合在凸台端面上，锁紧时螺栓的压紧力能够均匀传递到支架承载面上。
