锅炉管路系统用阀杆延长连接构件

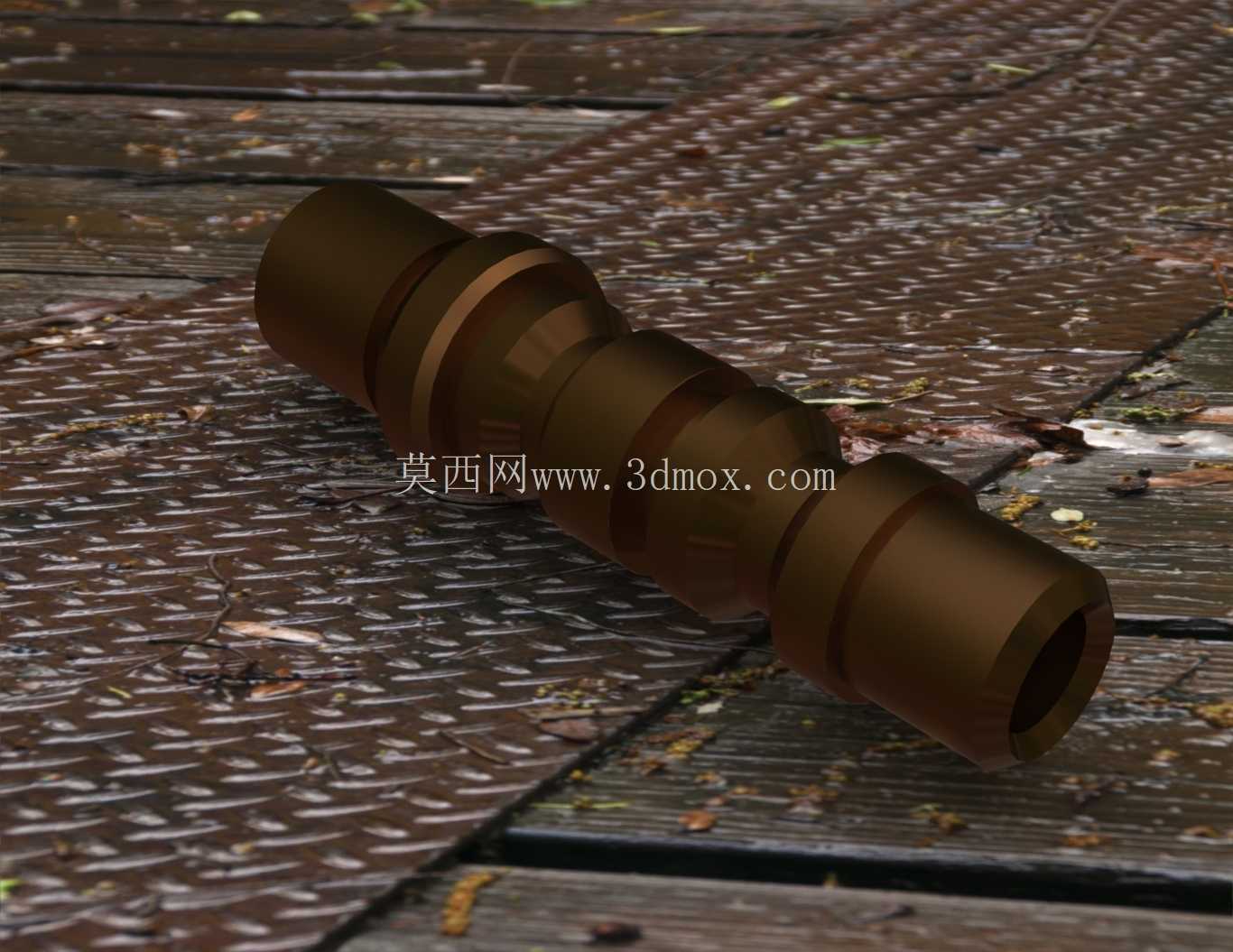

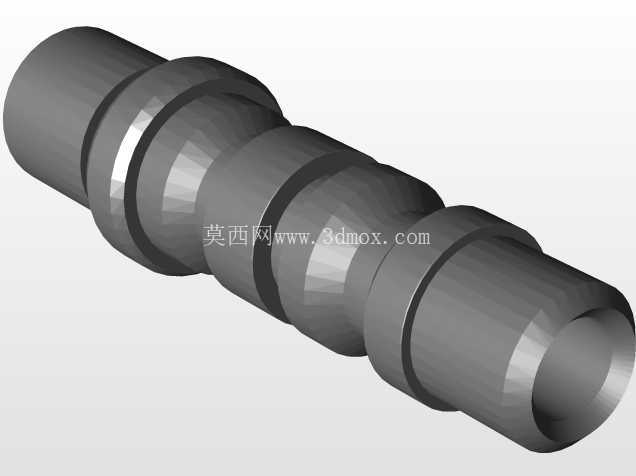

　　在工业锅炉的管路阀组布局中，受现场安装空间、操作安全距离限制，部分安装在狭窄管廊、高温辐射区、设备夹层内的阀门，其原配阀杆操作端无法直接触及，需要加装延长构件来传递操作扭矩，实现阀门的远程启闭操作，这类构件是锅炉管路阀组操作端的常用适配配件。该延长构件整体采用同轴阶梯轴式结构，主体为圆柱形回转体，两端设置有与阀杆端部、操作手轮或执行机构匹配的连接段，中间段为等径传力主体，不同直径的轴段之间通过圆角过渡，避免应力集中，整体表面做防锈氧化处理，适配锅炉周边高温、高湿、存在轻微腐蚀的工况环境。

　　从设计逻辑来看，这类延长构件首先要满足扭矩传递的强度要求，轴径的选取需要匹配对应阀门的额定操作扭矩，避免在阀门启闭过程中出现扭转变形甚至断裂；其次要保证同轴度精度，两端连接段的同轴度公差需要控制在合理范围内，防止转动过程中出现卡滞、偏磨，加剧阀杆填料的磨损导致泄漏；另外，构件上的环形槽结构一方面用于安装定位卡簧，实现构件在阀组支架上的轴向定位，限制延长杆的轴向窜动，另一方面也可作为密封件的安装位，适配带防尘、防水要求的安装场景。

　　在实际安装场景中，这类延长构件的安装边界需要结合现场阀组的布局确定：其总长度需要根据操作端到阀门安装位的距离确定，既要保证操作端伸出到安全操作区域，又要避免过长导致的扭矩传递损耗、杆体晃动；两端连接结构的尺寸需要和原配阀杆端部、操作件的接口完全匹配，常见的连接形式包括扁方配合、销孔连接、内六角嵌套等，保证扭矩传递无间隙，避免操作过程中出现空程。在锅炉分机的配套阀组中，这类延长构件还需要适配不同压力等级的阀门工况，对于高压锅炉的主给水阀、主蒸汽阀配套的延长杆，还需要在材质上选用高强度合金钢，保证高温下的力学性能稳定，避免长期高温工况下出现蠕变变形；而对于低压管路的排污阀、排气阀配套延长杆，可采用优质碳素钢制作，在满足强度要求的前提下控制制造成本。

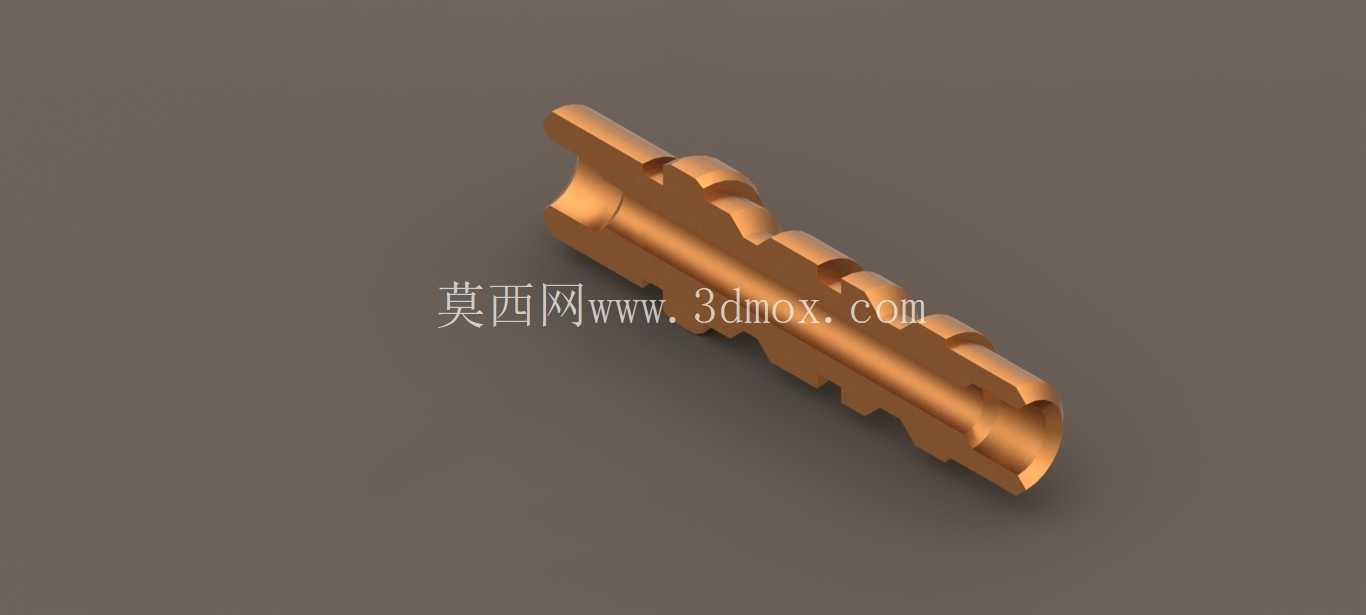

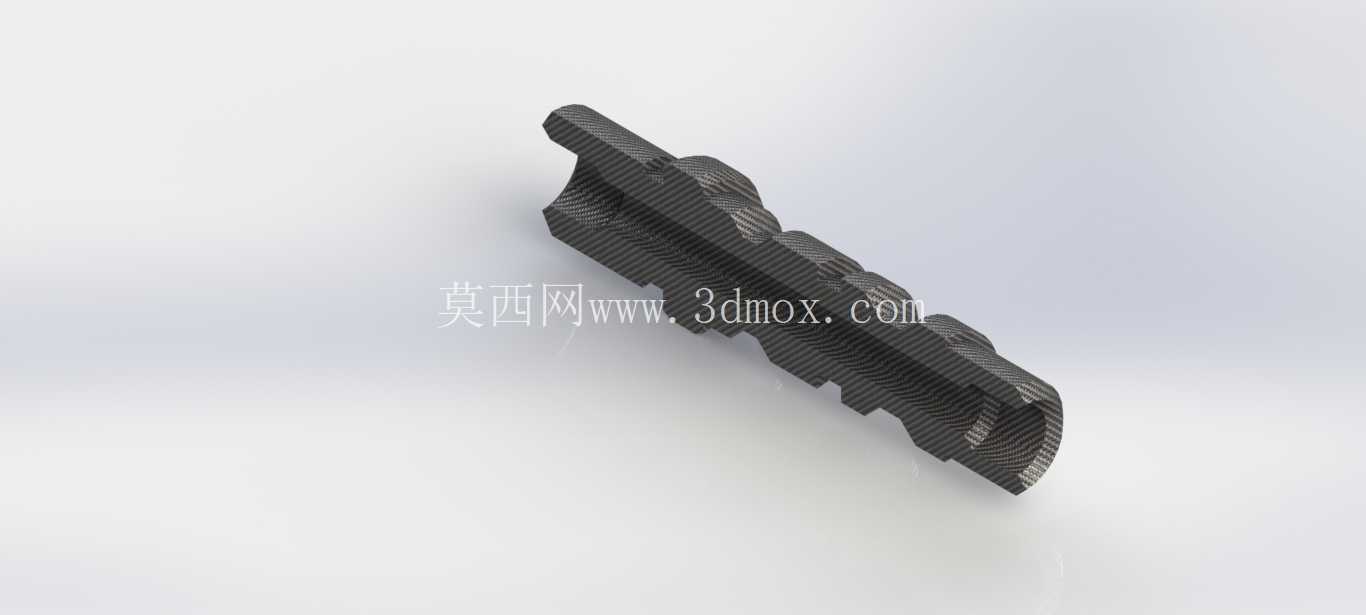

　　从结构细节来看，该构件的中空内孔设计一方面可以减轻自身重量，降低对阀杆的附加载荷，另一方面也可适配部分带阀位反馈杆的阀门，让反馈杆从中空通道穿过，不影响阀门原有开度指示功能的正常使用。外圆表面的粗糙度需要控制在合理范围，降低与支撑衬套之间的摩擦阻力，让操作过程更顺畅，同时减少衬套的磨损量，延长维护周期。在实际选型应用中，工程人员需要先核对阀门原配阀杆的连接尺寸、操作扭矩、安装空间的距离参数，再匹配对应规格的延长构件，安装时需要保证支撑点的合理布置，对于长度超过一定数值的延长杆，需要在中间加装支撑衬套，避免杆体在转动过程中出现挠曲变形，影响操作手感甚至损坏阀杆。这类构件虽然属于阀组的附属配件，但在实际工业现场的作用不可替代，既能够让操作人员远离高温、高压泄漏风险区域操作阀门，提升操作安全性，也能解决紧凑布局下阀门操作空间不足的问题，让管路系统的布局更灵活，不需要为了预留操作空间刻意拉大阀门之间的安装间距，提升管路布局的紧凑度，减少管路占用的空间。
