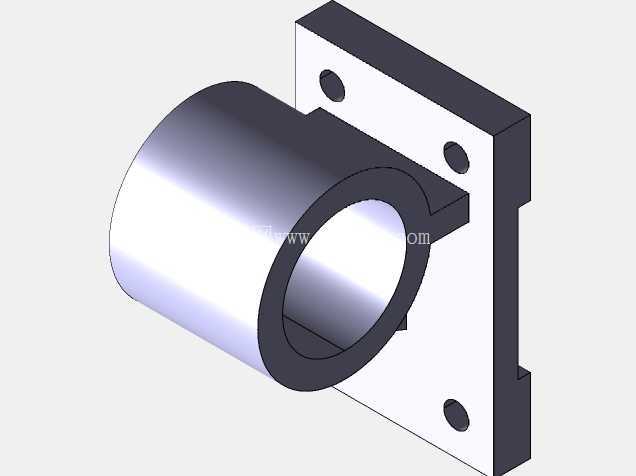

这类带方形安装法兰的空心轴支撑结构,在轻工输送设备、小型动力传输单元、自动化料道接驳工位里的应用占比不低,很多做非标设备的结构工程师在排布轴系支撑的时候,都会优先考虑这类一体化成型的座体结构,不用额外拼接法兰和轴套,能减少装配环节的累计误差。从实际使用场景来看,这类构件主要承担径向载荷支撑,同时兼顾轴端的定位限位,空心的内孔设计既可以穿设传动轴、输送辊的芯轴,也能走气路、线缆或者润滑管路,在空间紧凑的设备内部,能有效减少额外的走线架或者管路固定件的排布,压缩整体设备的安装空间。
设计这类结构的时候,首先要敲定的是安装法兰的边界尺寸,法兰上的三个安装孔呈三角排布?不对,仔细看结构是法兰板上三个通孔?不对,是三个安装孔分别布置在法兰的边角位置,孔位的中心距要匹配设备安装基板的预留孔位,不能出现孔位偏斜导致安装时强行锁附螺丝造成座体变形的问题。法兰板和空心筒体的衔接位置做了直角加强的结构,不是简单的垂直拼接,在衔接处增加了局部的壁厚补强,因为这个位置是应力集中的高发区,当轴系承受偏载的时候,衔接位置如果壁厚不足,很容易出现焊缝开裂或者一体成型件的应力断裂问题,尤其是在有往复振动的设备工位上,这个位置的强度冗余必须留够,一般按照额定载荷的1.5倍做强度校核就足够覆盖多数工况。
空心筒体的内孔尺寸公差一般选H7级,和配套的轴套或者直线轴承做过渡配合,既不会因为间隙过大出现轴运转时的径向窜动,也不会因为过盈量太大导致装配时压装困难,甚至撑裂筒体端部。筒体的外圆不需要做过高的精度加工,只要保证圆度足够,不影响后续如果需要加装外置防尘圈或者密封件的适配就行。法兰板的安装面需要做铣平加工,平面度控制在0.05mm以内,保证锁附到安装基板上的时候,座体不会出现倾斜,不然会导致穿设在内孔里的轴出现别劲的问题,轻则运转时阻力变大、磨损加快,重则直接出现轴卡死、传动部件损坏的故障。
从安装边界来看,这类结构的轴向伸出长度要提前核算,不能和周边的传动轮、同步带或者其他运动部件发生干涉,很多新手设计师在建模的时候容易只看静态装配位置,忽略轴运转时带动的传动件的运动包络,最后装完设备才发现座体的筒体端部蹭到了同步带的压边,不得不返工切割或者重新加工座体,耽误项目进度。另外法兰板的厚度也要结合安装螺丝的长度来选,螺丝拧入的有效螺纹深度要达到螺丝公称直径的1.2倍以上,如果是通孔穿螺丝锁附到基板的螺纹孔里,要注意法兰板的沉孔深度不能超过板厚的三分之二,不然会降低法兰板的整体结构强度,锁附螺丝的时候容易把法兰板压变形。
实际选型应用的时候,还要考虑使用环境的因素,如果是在有切削液或者粉尘的加工工位使用,内孔位置要预留加装防尘密封圈的槽位,筒体端部可以做一圈小的止口,方便固定密封端盖,避免杂质进入内孔磨损配合面,缩短构件的使用寿命。如果是用在食品加工类的设备上,材质要选304不锈钢,外表面做抛光处理,减少卫生死角,方便日常清洁冲洗;如果是普通工业设备的工位,用45号钢做表面发黑处理就足够满足防锈和强度需求,成本也更容易控制。建模的时候要注意把安装孔的倒角做出来,筒体端部的内孔和外圆都要做倒角,方便装配的时候导向,不会刮伤配套零件的配合面,这些细节虽然不影响整体结构的功能,但是能直接体现设计的工艺性好坏,减少车间装配工人的配作工作量,也能避免装配时因为棱角刮伤零件表面的防锈层,导致后续使用过程中出现锈蚀问题。
