立式安装带支撑座轴承结构设计

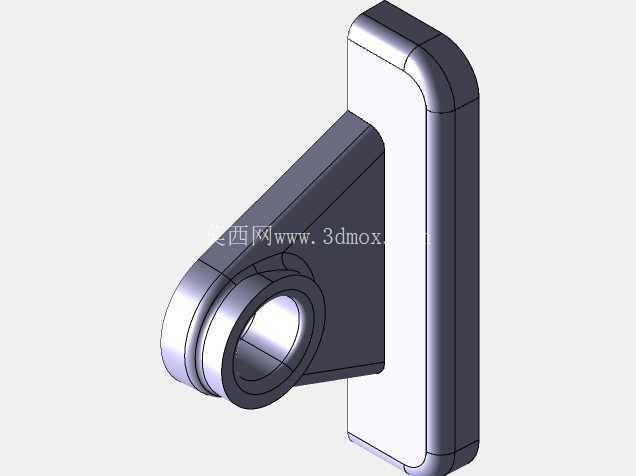

　　该轴承支撑结构主要应用于小载荷回转传动场景，常见于教学实验设备、小型输送线从动端、简易工装夹具的回转铰接位置，可承担径向载荷与少量轴向倾覆力矩，为回转件提供稳定的旋转支撑基准。从结构功能来看，该部件集成了安装固定板与轴承承托筒体，无需额外设计轴承座适配结构，可直接通过固定板上的安装孔完成与设备机架的锁紧固定，减少装配环节的零件匹配工作量。设计过程中优先考虑了安装便捷性，固定板采用长条形立式布局，边缘做了圆角过渡处理，避免装配过程中锐边划伤操作人员，同时圆角结构可降低板材冲压或铣削加工时的应力集中问题，提升零件长期使用的结构强度。

　　承托筒体与固定板之间设置了三角形加强筋结构，筋板同时连接固定板侧面与筒体外圆面，可抵消回转件运行时产生的侧向弯矩，避免筒体与固定板连接处出现断裂变形，筋板的厚度与筒体壁厚保持一致，保证注塑或铣削加工时材料收缩率均匀，减少成型后的形变误差。轴承安装孔的内径尺寸按照标准深沟球轴承的外径公差带设计，采用基轴制配合，装配时可通过压装方式将轴承嵌入筒体内孔，孔端设置了限位台阶，可精准控制轴承的压入深度，避免轴承装配到位后出现轴向窜动。筒体的内孔贯穿设计，可适配不同长度的回转轴穿过，轴端可通过卡簧或锁紧螺母完成轴向定位，适配直径10-15mm范围的光轴安装使用。

　　安装固定板上预留了两个沉头安装孔，孔位间距按照常规小型设备的机架安装孔距设计，可采用M6内六角螺栓完成固定，沉头孔深度可保证螺栓安装后头部不突出板面，避免与周边运动部件产生干涉。从安装边界来看，该部件整体占用空间较小，固定板宽度与筒体直径比例经过优化，安装后突出机架表面的尺寸控制在合理范围，不会过多占用设备内部的安装空间，适合在布局紧凑的小型机械设备中使用。结构的所有外表面均做了圆滑过渡处理，没有尖锐的棱角，既方便加工时的去毛刺工序，也能减少设备运行过程中积尘的问题，日常维护时可直接擦拭表面完成清洁。

　　在受力设计上，三角形加强筋的角度设置为45度，可将筒体承受的径向载荷均匀传递到整个固定板面，避免局部应力集中导致的固定板变形，经过受力校核，在额定径向载荷下，连接处的最大应力远低于常用铝合金或结构钢的许用应力值，可满足长期稳定运行的需求。该结构的建模过程中，所有配合面均设置了合理的公差余量，安装孔的位置度公差控制在0.1mm以内，保证批量加工时的装配互换性，筒体与轴承配合的内孔圆柱度公差控制在0.02mm范围内，确保轴承压入后不会出现卡滞、旋转不畅的问题。针对教学实训场景的使用需求，该结构的外形简洁直观，可清晰展示带座轴承的基本组成结构与安装方式，方便学习者理解轴承支撑的设计原理，同时结构的加工工艺性良好，可采用3D打印、铣削、注塑等多种工艺完成加工，适配不同的制作场景需求。
