电源变压器配套安装固定支座结构设计

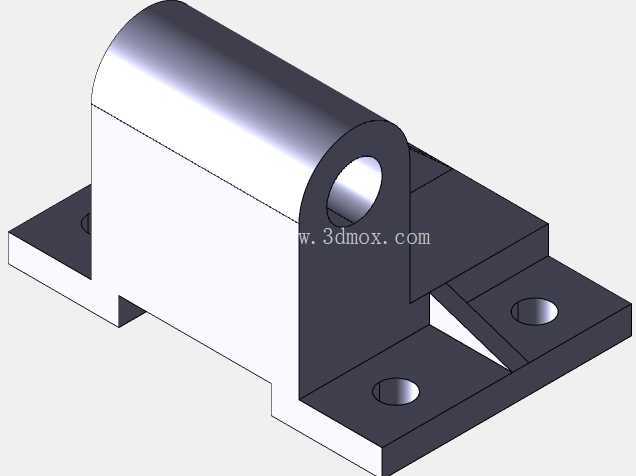

　　在低压配电、工业控制设备的内部装配环节，电源变压器的安装固定直接影响设备运行的稳定性，这类支座构件正是为适配小型干式电源变压器的安装需求设计，核心作用是为变压器本体提供可靠的刚性支撑，同时通过底部的安装孔位实现与设备柜体、安装基板的精准连接，避免变压器运行过程中因电磁振动产生位移、异响，甚至接线端子松脱的问题。从结构设计逻辑来看，该支座采用一体化折弯加焊接的组合成型思路，主体支撑立面与底部安装底板通过直角折弯保证基础垂直度，立面与底板之间增设的三角加强筋，能够有效抵消变压器自重带来的立面倾覆力矩，即便在设备运输过程中遭遇颠簸、冲击载荷，加强筋的存在也能避免支撑立面出现塑性变形。

　　上部的筒状铰接结构并非多余设计，部分场景下变压器需要预留小角度的调整空间，或是需要通过铰接位穿装定位销实现与上部防护壳体的连接，这个筒状结构的内孔公差按照H7级精度控制，既可以保证穿装销轴的顺畅性，也能避免间隙过大带来的装配晃动。底部的两个安装耳板分别向两侧延伸，每个耳板上开设一个沉头安装孔，孔位的中心距严格匹配常规电气柜内的安装梁间距，沉头结构可以让螺栓安装后头部不突出底板平面，保证支座与安装面完全贴合，不会出现局部悬空导致的受力不均。

　　在实际选型应用时，需要注意该支座的安装边界：底部安装面的总宽度要匹配设备内部的安装空间，上部筒状结构的中心高度要对应变压器本体的安装孔高度，避免出现装配干涉；支撑立面的内侧平面需要与变压器的安装端面完全贴合，装配时可以在接触面之间增设0.5mm厚的橡胶减震垫，进一步吸收变压器运行时的高频振动，降低设备整体的运行噪音。从加工可行性角度考量，该支座的所有折弯圆角均按照板材厚度的1.5倍设计，避免折弯过程中出现板材开裂的问题，所有外露棱边都做了R1的倒角处理，防止装配过程中划伤操作人员或是损坏线缆绝缘层。

　　这类支座虽然属于电源变压器的配套辅件，但在结构设计时需要兼顾刚性、安装便捷性与空间利用率，既不能为了提升刚性盲目增加板材厚度造成成本浪费与重量超标，也不能为了省料过度缩减结构尺寸导致支撑强度不足，在长期的工程实践中，这类经过实际装配验证的支座结构，能够大幅减少现场安装的调整工作量，提升电气设备整体的装配可靠性，尤其在批量生产的工业控制电源、小型配电设备中，标准化的安装支座可以有效降低装配工时，统一安装工艺标准，避免不同操作人员现场改制支座带来的质量参差不齐问题。
