带铰接安装位的立式连接支座结构设计

项目分类:通用五金配件 发布时间:2024-12-26 ID:871125
  • 带铰接安装位的立式连接支座结构设计

  在中小型机电设备、工装夹具以及自动化输送线的旁接安装场景里,这类带铰接结构的立式连接支座是很常见的传力与定位零件,日常做结构设计时经常会碰到类似的安装需求——既要保证支座和主安装面的连接刚性,又要给联动杆件留出可摆动的铰接空间,同时还要控制整体安装占用的空间边界,避免和周边的运动部件产生干涉。

  从实际使用场景来看,这类支座大多用在需要小角度往复摆动的连杆机构末端,比如小型气动摆杆的固定端、工装夹具的压臂铰接座、输送线侧挡的可调安装位,还有部分小型检测设备的探头摆臂固定座,它承担的作用不只是简单的连接固定,还要承受铰接部位传递来的径向载荷和小幅冲击,所以结构设计上的刚性分配很关键。

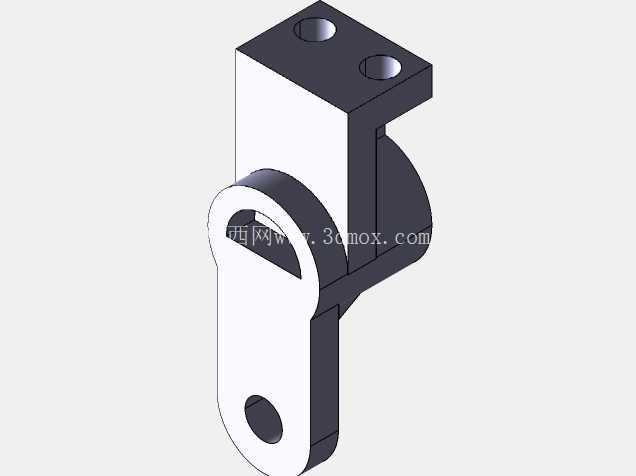

  先看整体的结构布局,支座主体采用立式L型的基础构型,上部的水平安装板设置了两个同轴度要求不高的通孔安装位,这两个孔是用来把整个支座固定在设备的安装立板或者型材框架上的,孔位的间距设计留足了螺栓安装的操作空间,不用在安装时特意避让支座的竖直主体,现场装配的时候可以直接从正面穿入螺栓完成固定,不需要额外预留侧面的操作空间,这点在紧凑的设备内部安装时很实用。竖直方向的主体板做了加厚处理,从安装板向下延伸的部分承担主要的支撑作用,板厚的选择是按照铰接部位最大承受载荷来核算的,避免长期受交变载荷出现根部断裂的问题。

  下部的铰接部位是整个零件的功能核心,突出的圆筒型铰接耳和竖直主体板做了一体化的结构设计,耳孔的轴线和上部安装板的平面保持平行,这个平行度公差直接影响后续铰接杆件的摆动顺畅度,如果加工或者建模时这个平行度超差,装完摆杆之后会出现卡滞、偏磨的问题,严重的时候还会导致驱动气缸憋压。铰接耳的外侧做了圆弧过渡,既减少了应力集中,也避免了尖锐棱边和摆动的杆件发生刮蹭,耳孔的内径尺寸是按照配套的铰接销轴来匹配的,孔壁的厚度足够承受径向的挤压力,不会因为长期摆动出现孔位失圆的情况。竖直主体板的最下端还设置了一个定位通孔,这个孔不是用来穿销轴的,主要是做安装时的初定位,或者用来挂装复位弹簧、限位拉绳这类附属零件,不用在后期改装的时候额外在支座上打孔,预留的设计冗余很贴合现场改造的实际需求。

  从安装边界来看,整个支座的上部安装板宽度控制在紧凑的尺寸范围内,竖直主体的厚度比安装板略窄,下部铰接耳突出主体的距离刚好满足摆杆的摆动间隙要求,不会因为突出过多导致整体占用空间变大,整体的高度尺寸也是按照常见的摆杆摆动行程来设定的,安装之后铰接点的高度刚好匹配常规小型气缸的输出轴中心高,不用额外加调整垫片来对齐中心。建模的时候要注意几个关键的位置公差:上部两个安装孔的中心连线要和铰接孔的轴线保持平行,竖直主体板的平面要和安装板的底面保持垂直,铰接耳的两个端面要和铰接孔轴线保持垂直,这几个形位公差是保证后续装配顺畅的核心,如果建模时忽略了这些基准对齐,后续出工程图或者做装配仿真的时候很容易出现干涉问题。

  另外在结构细节上,所有的棱边都做了小尺寸的倒角处理,既避免加工完成后出现锋利的飞边,也能减少热处理时的应力集中,铰接孔的两端都做了沉孔倒角,方便销轴的穿入,不会因为孔口的毛刺导致销轴装配卡滞。上部安装板的底面和竖直主体的连接处做了内圆角过渡,这个过渡圆角的尺寸不能太大,否则会导致安装时支座和安装面之间出现间隙,没法贴紧固定,也不能太小,否则起不到缓解应力集中的作用,设计时要根据板厚选择匹配的圆角半径。这类零件一般采用45号钢加工,表面做发黑处理就能满足常规的防锈和耐磨需求,如果是用在有腐蚀的环境里,也可以换成不锈钢材质,整体结构没有复杂的曲面,常规的铣削、钻削工艺就能完成加工,不需要特殊的工装或者设备,加工成本可控,适合批量配套使用。

  在做装配校核的时候,要重点模拟摆杆在两个极限摆动位置时和支座主体的间隙,保证在最大摆动角度下,摆杆不会和竖直主体板发生碰撞,同时也要核算支座根部的抗弯强度,当铰接部位承受最大径向载荷时,根部的最大应力要在材料的许用应力范围内,避免长期使用出现变形。很多新手设计这类支座的时候容易犯两个错误:一是把竖直主体板做的太薄,导致受载后出现明显的形变,影响摆杆的摆动精度;二是铰接耳的突出长度不够,导致摆杆安装后和主体板贴死,没法正常摆动,这两点在建模初期就要通过尺寸链核算来规避。
