电源变压器铁芯骨架三维结构设计

　　在低压小功率电源类产品的结构开发环节，变压器的骨架与铁芯适配设计直接决定了绕组排布效率、整机安装兼容性以及长期运行的结构稳定性，本次呈现的结构件针对小功率工频电源变压器的安装场景做了针对性的结构优化，适配常见的插装式电路板安装需求。从实际应用场景来看，这类结构件多用于消费类电源适配器、小型工控设备供电模块、家电控制板供电单元中，承担绕组承载、铁芯固定、安装定位的核心作用，区别于大功率电力变压器的厚重结构，小功率电源变压器的骨架结构更侧重安装空间的紧凑性与绕组绕制的工艺便利性。

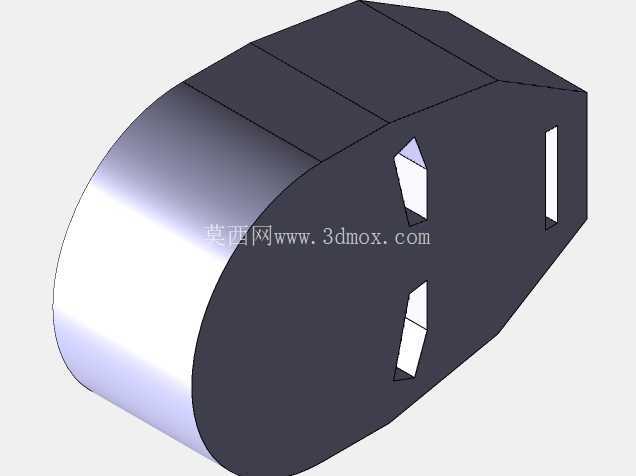

　　从功能特性上看，该结构采用半圆弧端面搭配直边安装侧的外形设计，圆弧侧对应铁芯的卷绕成型轮廓，能够完全贴合EI型或者C型卷绕铁芯的外侧弧面，避免铁芯装配后出现径向窜动；直边侧预留的两个矩形开槽为插装引脚的过孔位，开槽的宽度与间距严格对应常规PCB板的焊盘孔距，插装后引脚可直接穿过焊盘完成波峰焊固定，无需额外增加定位治具。侧面开设的长条形通槽为绕组引线的导出通道，绕制完成的漆包线线头可直接通过该槽引至引脚端，减少引线弯折角度，避免漆包线绝缘层在装配过程中出现破损。

　　设计思路上，该结构优先匹配现有成熟的绕线工艺参数，圆弧段的曲率半径参考常用0.35mm厚度硅钢片卷绕后的最小成型半径，既保证铁芯装配时的贴合度，又不会因为曲率过小导致硅钢片叠装时出现片间错位；直边安装面的平面度公差控制在0.1mm以内，保证插件安装时与PCB板面完全贴合，避免过波峰焊时出现浮高、倾斜问题。结构壁厚根据常用的电木或者PBT注塑材料的成型特性设置，主体壁厚均匀控制在1.2mm，既满足绕制过程中承受绕组张紧力的强度要求，又不会因为壁厚过大导致注塑成型时出现缩痕、翘曲变形，开槽位置的边缘做了0.2mm的圆角过渡，避免绕线或者穿线时锐边割破漆包线绝缘层。

　　从安装边界尺寸来看，该结构的整体轴向长度适配常见的10W-20W功率段变压器的铁芯叠厚，圆弧段的最大外径对应硅钢片卷绕后的外轮廓尺寸，直边侧的安装面宽度匹配PCB板上预留的变压器安装位宽度，两个引脚开槽的中心距符合行业通用的2.54mm引脚间距的整数倍规格，可直接适配标准焊盘封装，无需单独设计封装库。结构上预留的铁芯固定卡槽深度参考硅钢片叠装后的公差带设置，装配时铁芯可直接卡入卡槽，配合外围的绝缘胶带缠绕即可完成铁芯与骨架的固定，无需额外增加金属固定件，减少整体装配工序与物料成本。

　　在实际工程应用中，这类骨架结构的设计还要兼顾安规距离要求，引脚开槽位置与铁芯安装位之间的爬电距离满足低压电器安规标准的最小要求，避免高压侧与低压侧之间出现击穿风险；绕线区域的挡边高度根据绕组的最大线径与绕制匝数计算，保证绕制完成后漆包线不会溢出挡边，避免后续包绝缘胶带时出现线包鼓包、尺寸超差问题。不同于定制化的异形变压器骨架，该结构的尺寸参数完全贴合行业通用物料规格，开模后可适配多种同功率段的变压器产品，无需针对单一机型单独开模，能够有效降低供应链的物料管理成本与开模投入。结构上没有多余的冗余设计，所有特征均服务于装配、绕线、安装的实际工艺需求，没有为了外观造型增加不必要的曲面或者凸起结构，最大化降低注塑成型的工艺难度，提升量产时的良品率。
