多工位并列式油路集成阀块结构设计

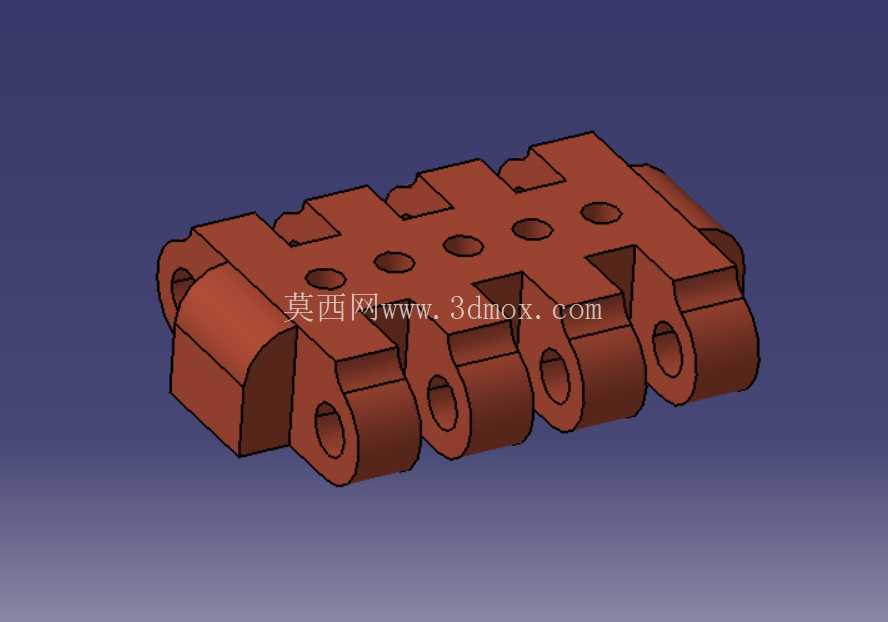

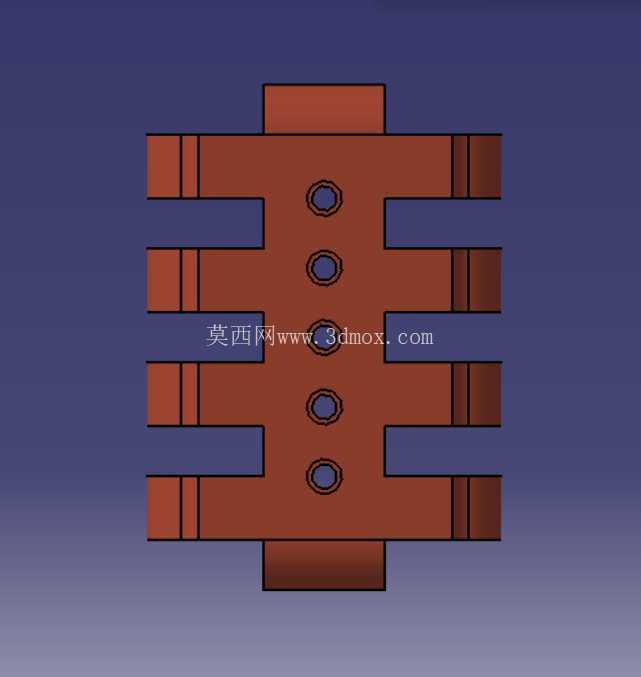

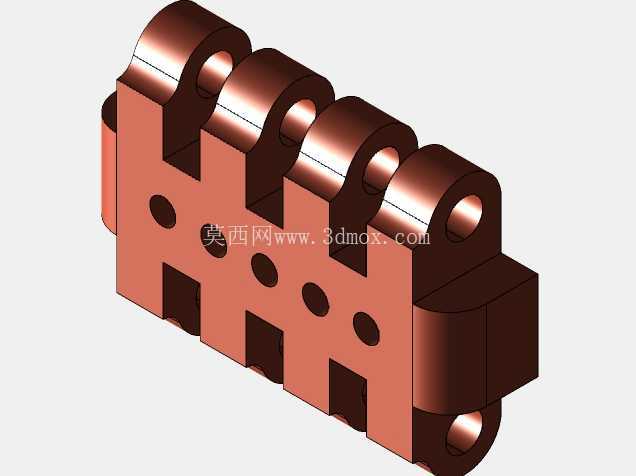

　　在液压系统的集成化设计场景中，这类多工位并列式阀块承担着油路分配、介质导流的核心作用，常见于中小型液压站、模块化机床夹具的供油回路里，替代传统分散式管路连接，大幅减少管路接头数量，降低系统泄漏风险。从结构上看，整体采用长方体为基础基体，沿长度方向并列设置五个结构完全一致的工位单元，每个单元端部都设计了同轴的圆形通油孔，孔位公差按照H7级精度控制，保证和外接油管接头、插装阀的配合密封性，避免高压工况下出现渗油问题。基体顶面均匀排布四个垂直方向的工艺孔，这些孔道和侧面的横向孔道内部贯通，形成独立的通油回路，每个孔口都做了0.5×45°的倒角处理，既可以去除机加工产生的毛刺，也能在安装密封件时避免切伤O型圈，提升装配可靠性。

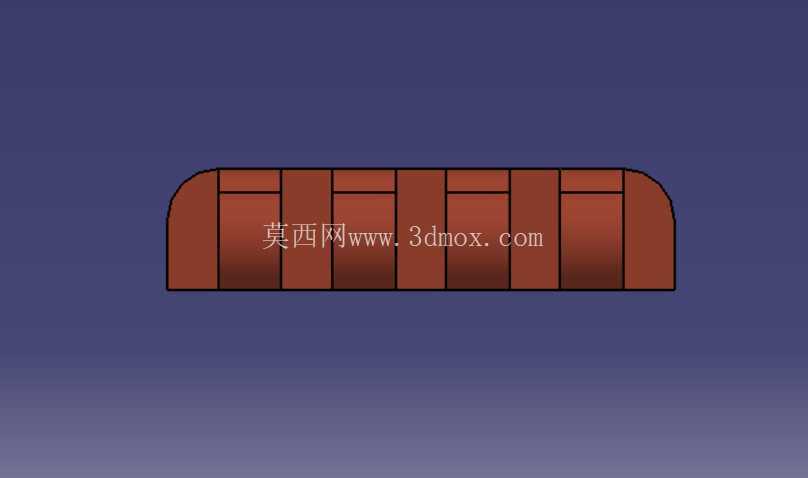

　　设计阶段首先要确定每个工位的通油流量，根据流量计算通油孔的通径，本次设计中单孔通径匹配6mm外径的油管，可满足单路10L/min以内的液压油输送需求，适配低压到中压的常规液压工况。基体两侧的半圆弧凸台是安装定位结构，安装时可以嵌入安装基座的对应圆弧槽内，限制阀块沿宽度方向的位移，配合顶面的安装孔完成整体固定，安装边界上整体长度控制在120mm，宽度45mm，高度30mm，属于紧凑型集成阀块，不会占用过多安装空间，适合在空间受限的设备内部布置。每个工位之间的分隔凸台做了加厚处理，厚度达到8mm，保证相邻油路之间的壁厚足够承受16MPa的额定工作压力，避免出现油路串通、阀体开裂的问题。

　　建模过程中先绘制整体基体的拉伸轮廓，再逐个切除各方向的孔道特征，最后对所有锐边做倒圆角处理，圆角半径统一为1mm，既可以减少应力集中，也能避免装配时划伤操作人员。这类阀块在实际使用时，每个工位可以独立控制一条油路的通断，外接电磁换向阀或者节流阀后，就能实现多回路的独立控制，相比管式连接的阀组，集成式阀块的油路路径更短，压力损失更小，系统响应速度更快，同时后期维护时只需要拆卸对应工位的阀件即可，不需要拆解整个管路系统，大幅降低维护工作量。设计时还要注意内部孔道的相交位置做圆滑过渡，避免出现直角拐点造成的油液湍流，减少系统发热和噪音，所有内部流道的相交处都做了R2的圆角过渡，优化油液流动状态。

　　外部安装面的平面度控制在0.02mm以内，保证和阀件安装面的贴合度，密封槽的尺寸按照对应O型圈的规格设计，压缩量控制在18%-22%之间，保证密封效果的同时不会因为压缩量过大造成密封圈过早老化。
