多面体组合式机械结构练习构件

　　在日常机械结构设计的练习过程中，这类多面体组合的实体构件是结构工程师打磨空间建模能力、熟悉几何拼接逻辑的常用载体，很多刚接触三维结构设计的从业者，都会从这类组合块体的建模入手，逐步建立对空间轮廓、面域衔接、实体布尔运算的具象认知，避免后续做复杂设备结构时出现空间干涉、面域错位的低级问题。这类构件的实际应用场景多集中在工装夹具的定位块、非标设备的支撑垫块、教学实训的测绘样件领域，在小型自动化生产线的工位定位结构中，这类带多切面的组合块体常用来做工件的侧向支撑，依靠不同角度的切面贴合异形工件的外轮廓，相比规则的方形垫块，它能适配更多非平面的工件定位需求，减少定制垫块的数量，降低工装的整体制造成本。

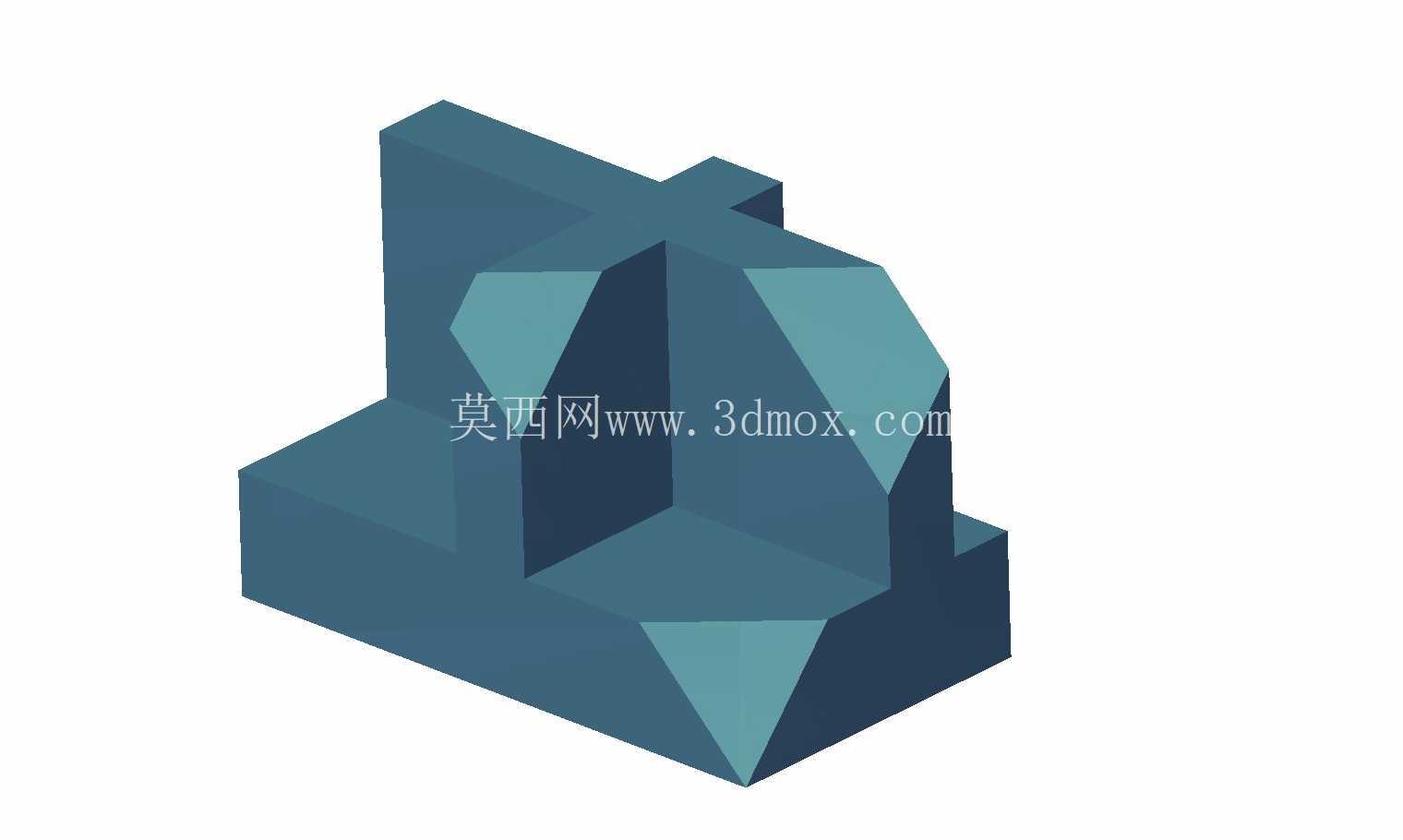

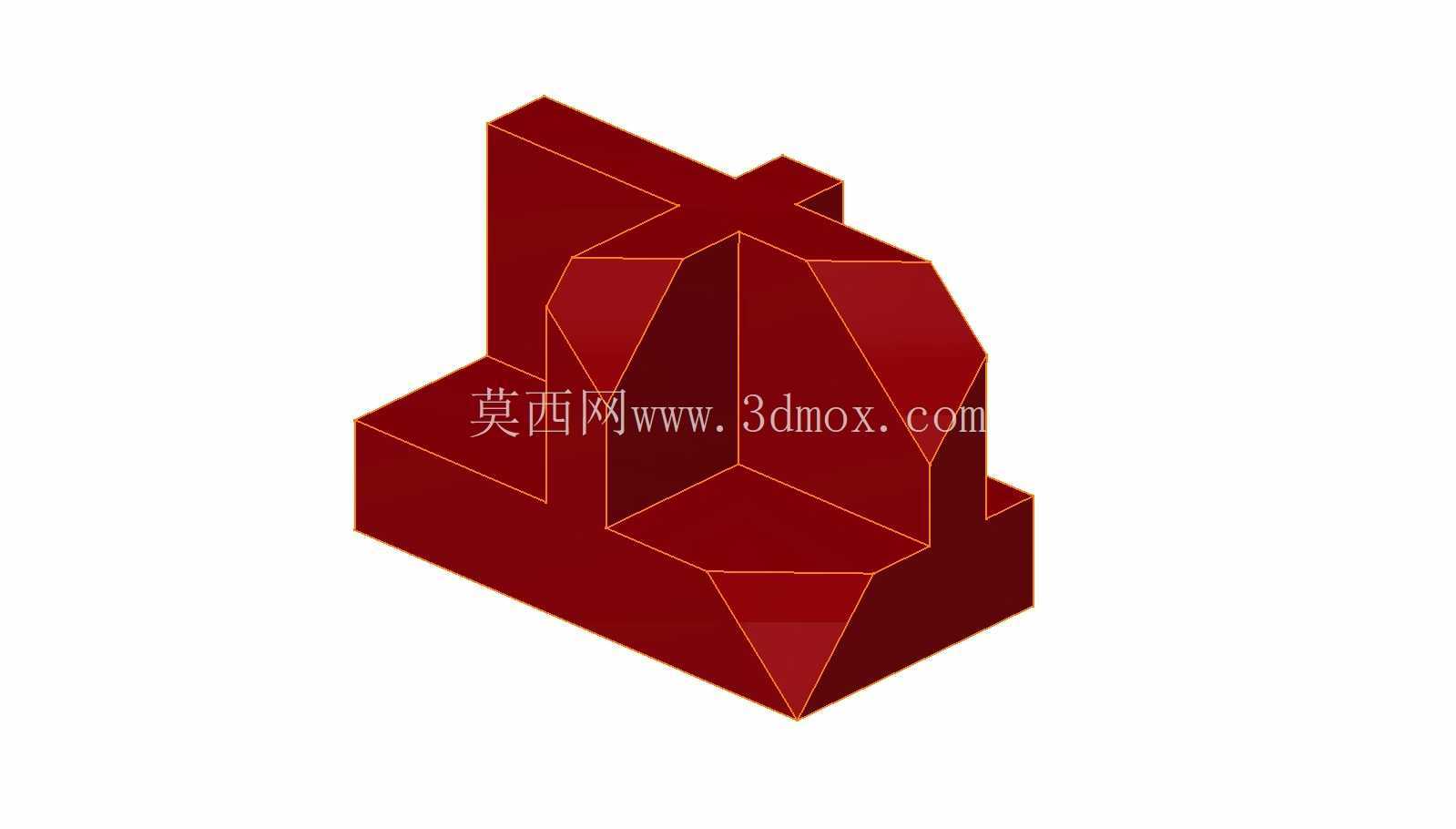

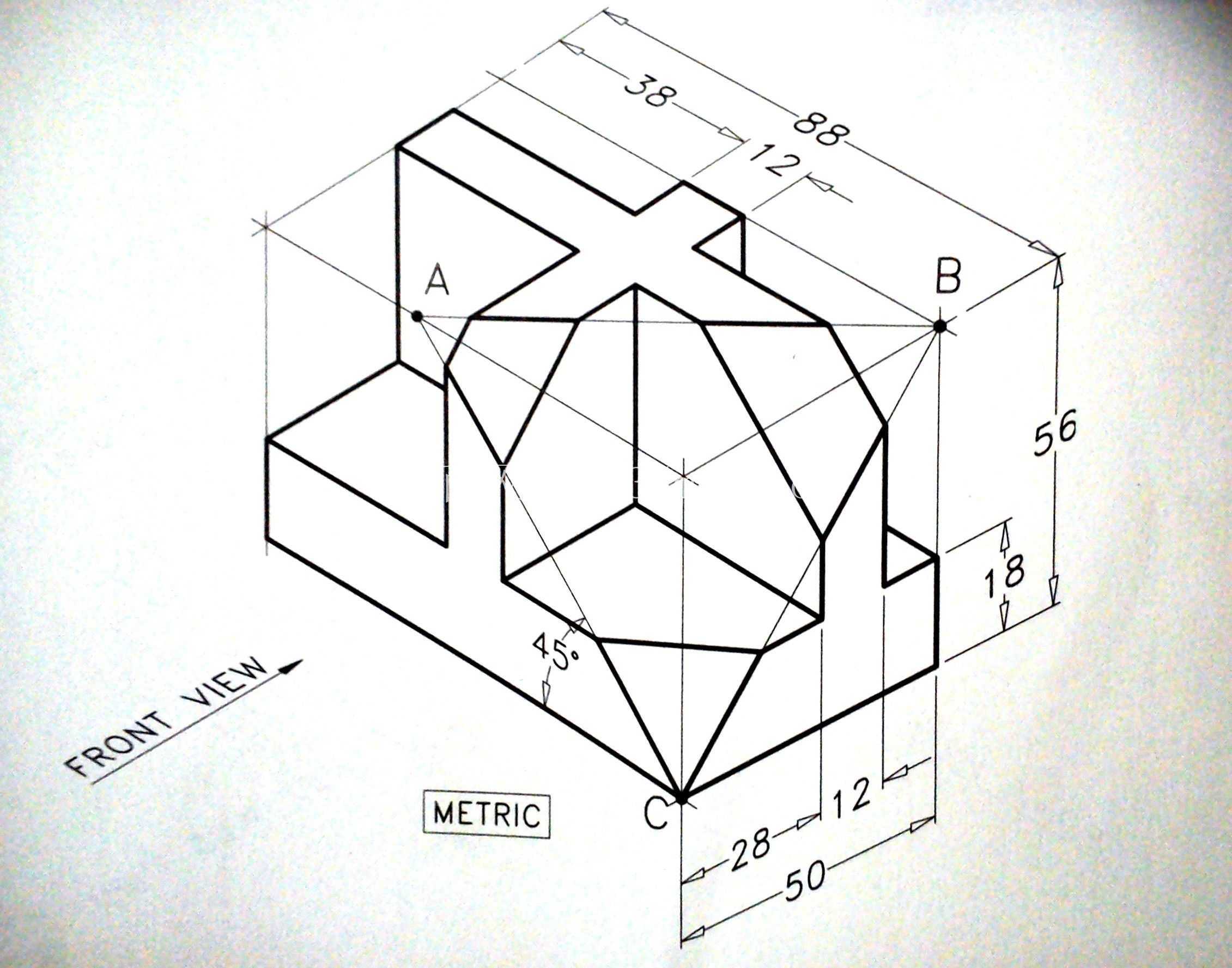

　　从功能特性来看，这个构件采用一体化的实体结构设计，底部为带延伸边的矩形基座，基座上方通过多组斜切面拼接出中部的内凹型腔，顶部延伸出十字形的凸台结构，整体没有薄壁结构，所有棱边都做了小尺寸的倒角处理，既避免加工过程中出现应力集中导致的崩边问题，也能在实际使用时减少尖锐棱边对操作人员的划伤风险。中部的内凹型腔并非规则的矩形槽，槽壁采用多段斜切面过渡，这种设计一方面可以在作为定位块使用时，对放入型腔的工件起到自动导正的作用，工件顺着斜切面滑入型腔底部即可完成定位，不需要额外增加导向销结构；另一方面斜切面的结构相比垂直槽壁，能减少工件与槽壁的接触面积，降低工件取放时的摩擦阻力，在频繁上下料的工位上能有效提升作业效率。

　　设计这类构件的时候，首先要确定底部基座的安装边界，基座的底面为完整的平面，预留了足够的安装孔位布置空间，安装时可以通过螺栓直接固定在工作台面或者工装基板上，不需要额外设计转接板；基座的延伸边宽度控制在合理范围，既保证安装后的结构稳定性，避免构件受侧向力时出现倾覆，也不会占用过多的安装空间，适配紧凑工位的布置需求。中部型腔的尺寸设计需要匹配常用工件的轮廓公差，斜切面的倾斜角度经过反复验证，角度过小会导致导正效果不足，工件容易卡在型腔入口，角度过大则会降低定位精度，工件放入后存在较大的晃动间隙；型腔底部为平面结构，能保证工件放置后的支撑稳定性，避免工件出现倾斜。顶部的十字凸台结构，主要作用是作为上部结构的安装定位基准，凸台的轮廓尺寸与上部连接件的定位槽尺寸匹配，安装时可以直接嵌入槽内，传递水平方向的剪切力，减少连接螺栓的受力负载，提升整体结构的连接可靠性。从建模逻辑来看，这类构件不需要复杂的曲面造型，核心是掌握多实体布尔运算的逻辑，先绘制底部基座的轮廓拉伸成实体，再依次绘制中部型腔、顶部凸台的轮廓，通过求和、求差的布尔运算完成整体结构的搭建，之后对所有棱边做统一的倒角处理，最后验证各个面的衔接是否顺滑，有没有出现碎面、烂面的问题。

　　很多新手在做这类建模练习时，容易忽略各个切面之间的衔接公差，导致布尔运算后出现多余的边线或者微小的凸起，这些问题在3D模型里看起来不明显，但实际加工时就会导致刀具路径出错，加工出来的构件轮廓不符合设计要求，所以在建模完成后必须做整体的几何检查，确认所有面域都是完整闭合的，实体的质量属性计算正常，没有非实体的面存在。在实际加工层面，这类构件可以采用整块方料铣削成型，加工时先铣削底部的安装基准面，再以基准面为定位基准加工其余的面，多切面的加工需要采用五轴铣床或者分度头配合三轴铣床完成，加工过程中要控制每次的吃刀量，避免实体出现变形，加工完成后需要对各个切面做平面度检测，保证定位面的平面度符合使用要求，安装孔的位置精度要控制在公差范围内，避免安装时出现孔位错位的问题。这类结构虽然看起来简单，但涵盖了机械结构设计最基础的设计逻辑，从安装基准的确定、功能结构的布局，到加工工艺的适配、公差配合的选择，都能在这个构件的设计过程中得到练习，很多复杂的机械结构拆解到最后，都是这类基础几何结构的组合，把这类基础构件的设计逻辑摸透，后续做复杂设备的结构设计时才能更有条理，避免出现结构布局不合理、加工难度大、安装维护不方便的问题。在实训教学场景中，这类构件也是测绘练习的常用样件，学员通过对构件各个尺寸的测量，再完成三维建模和工程图的绘制，能快速建立从实物到三维模型再到工程图纸的转换思维，理解尺寸标注、公差选择的实际意义，而不是只会对着软件画抽象的几何形状。
