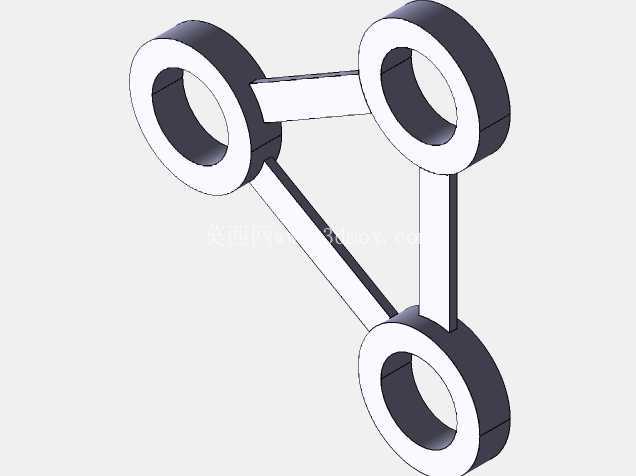

三环形连杆式机械连接构件练习模型

　　这类三环形连杆构件，在轻工输送设备、小型自动化装配线的连杆传动机构中十分常见，核心作用是实现三个不同安装点位之间的动力同步传递，或是作为多工位执行端的联动支撑件，相比单臂连杆，它能在有限安装空间内完成三个方向的运动耦合，减少额外传动零件的堆叠。从实际应用场景来看，这类构件常出现在小型包装设备的料仓联动拨叉机构、非标自动化设备的多工位同步摆臂组件中，也会作为教学实训中典型的空间连杆构型，帮助初学者理解平面内多点位连接的结构设计逻辑。

　　设计这类构件时，首先要明确三个环形安装位的中心距公差，三个环的内孔尺寸需要匹配对应安装轴的配合公差，通常采用间隙配合的公差带，保证连杆摆动时不会出现卡滞，同时三个连接臂的截面尺寸要根据传递的扭矩做校核，避免长期交变载荷下出现臂身断裂。三个环形结构的厚度需要保持一致，端面的平面度公差要控制在合理范围，保证安装时与配合件的端面贴合紧密，不会出现偏载导致的轴孔磨损。连接臂与环形结构的过渡位置必须做圆角处理，不能出现直角尖角，一方面是减少加工时的应力集中，另一方面也能避免热处理或者长期受力时出现裂纹，这也是这类连杆类零件设计时最容易忽略的细节，很多新手建模时直接做直角连接，实际生产出来的零件很容易在过渡位置断裂。

　　从安装边界来看，这类构件的三个环形内孔中心构成稳定的三角形结构，安装时需要保证三个配合轴的轴线平行度误差在允许范围内，否则会导致连杆运动时出现别劲的情况，加速轴和孔的磨损。构件的整体外轮廓尺寸要匹配安装空间的避让要求，三个环形的外圆直径不能过大，避免运动过程中与周边的设备机架、其他传动零件发生干涉。连接臂的截面采用矩形结构，相比圆形截面在相同截面积下拥有更好的抗弯性能，同时加工也更简便，普通铣削设备就能完成臂身的加工，环形部分的内孔可以采用镗削或者线切割加工，保证孔的圆柱度符合装配要求。

　　在实际建模练习过程中，这类构件能很好地训练草图绘制的几何约束能力，三个环形的位置需要通过尺寸约束完全定位，连接臂的轮廓要与环形外圆做相切约束，避免出现轮廓缝隙或者多余的线条，拉伸特征的厚度要统一，后续如果需要做工程图，也能快速导出各个视角的视图和尺寸标注。这类构件虽然结构看起来简单，但涵盖了机械零件设计中最基础的孔轴配合、应力集中规避、运动干涉检查、公差匹配等核心知识点，不管是初学者做建模练习，还是工程师做实际机构设计参考，都有很强的实操价值。实际生产中这类零件通常采用45号钢加工，表面做发黑处理提升防锈能力，如果是用于载荷较小的轻载设备，也可以采用铝合金材质加工，降低整体构件的重量，减少运动过程中的惯性冲击。需要注意的是，三个环形内孔的表面粗糙度要达到对应的要求，不能过于粗糙，否则会加速配合轴的磨损，缩短整个传动机构的使用寿命，装配时可以在孔内添加少量润滑脂，进一步降低运动时的摩擦阻力。
