家用桌面式电热驱蚊器外观结构设计

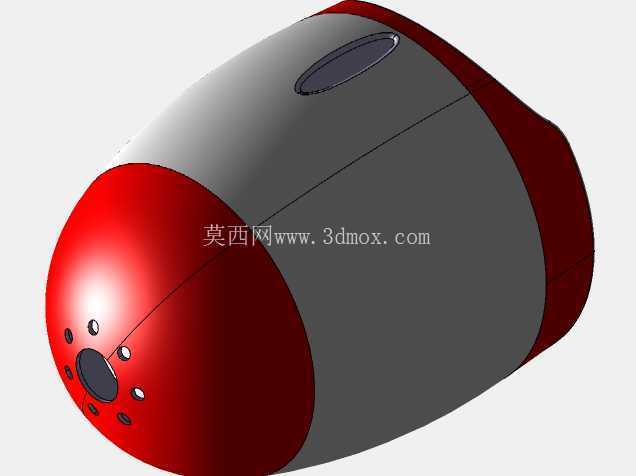

　　这款驱蚊器的三维结构设计，核心围绕桌面小空间的日常驱蚊场景展开，适配卧室、书房、小型办公工位这类15-20平米的封闭半封闭空间使用，日常放置在桌面边角位置，不会占用过多置物空间，也不会和桌面的水杯、文具、电子设备产生干涉。从功能实现逻辑来看，这款产品采用电热挥发驱蚊液的工作原理，前端的开孔区域是驱蚊成分的挥发通道，顶部的椭圆形凹陷区域是功能按键与状态指示灯的安装位，后端的红色包覆区域是储液瓶的安装仓，同时集成了电源接入口的结构预留，不需要额外外接冗长的电源线，部分版本可以直接兼容桌面USB供电接口，适配日常桌面的供电布局。

　　设计过程中首先考虑的是使用安全性，整体采用圆润无锐角的曲面造型，没有突出的尖锐结构，即使日常使用中不慎碰落，也不会因为棱角磕碰造成桌面物品损坏或者人员划伤，外壳的分模线沿着曲面的自然过渡位置布置，不会在日常握持或者挪动的时候产生硌手的触感，前后段的红灰配色分色也沿着曲面分界设置，不需要额外做复杂的表面装饰工艺，就能实现清晰的视觉区分，降低量产时的表面处理难度。

　　外形尺寸方面，整体最大直径控制在85mm以内，轴向总长度不超过120mm，底部设置有三个均匀分布的防滑胶垫安装位，放置在光滑的桌面或者置物架上时，不会因为轻微的桌面震动产生滑移，安装边界上预留的内部空间可以兼容常规直径35mm、高度60mm的标准螺纹口驱蚊液瓶，不需要定制特殊规格的耗材，用户后续更换耗材的时候可以直接采购市售的通用规格产品，降低使用成本。内部结构的预留上，发热组件的安装位距离外壳表面的安全距离不小于8mm，避免长时间工作时外壳表面温度过高造成烫伤，挥发通道的开孔采用大小错落的圆孔布局，既可以保证挥发气体的顺畅流出，也能避免异物从开孔掉入设备内部造成电路故障，顶部的按键区域做了下沉0.8mm的凹陷设计，手指按压的时候可以自然贴合指腹弧度，不需要刻意对准按键位置就能完成操作，指示灯的导光结构做了漫反射处理，夜间工作的时候不会产生刺眼的强光，影响用户的休息或者阅读。

　　结构设计的时候还考虑了日常拆装维护的便利性，前后壳体采用卡扣加一颗隐藏式螺丝的固定方式，螺丝隐藏在底部防滑胶垫的下方，日常使用时不会看到外露的螺丝孔破坏外观整体性，需要更换内部发热组件或者清理挥发通道的时候，只需要掀开胶垫拆下螺丝，就能沿着卡扣的分离方向拆开壳体，不需要使用特殊的拆解工具。风道的设计上，内部预留了微弱的热对流通道，发热组件工作时产生的微量热气流会自然带着驱蚊成分从前端开孔流出，不需要额外加装风扇组件，既降低了产品的工作噪音，也减少了故障点，延长产品的使用寿命，整体的配重设计将重心控制在设备轴线偏下的位置，放置时的稳定性更好，即使受到轻微的侧向触碰，也不容易翻倒。外壳的壁厚设计均匀控制在1.8mm，既可以保证壳体的结构强度，日常拿取的时候不会产生明显的形变，也不会因为壁厚过大造成材料浪费，同时适配常规的注塑成型工艺，注塑时不会产生明显的缩痕、翘曲等成型缺陷，加强筋的布置沿着壳体内部的曲面走向设置，筋位厚度控制在壁厚的0.6倍，避免表面出现缩印影响外观质感。
