四连杆铰接传动机构结构设计

　　这套四连杆铰接结构，是平面连杆机构里最基础也最具工程实用性的构型，日常在轻工输送线的料斗翻转工位、小型工装夹具的压紧动作端、农用机具的联动执行端都能见到同原理的结构落地。区别于齿轮、凸轮这类刚性定比传动构件，四连杆的核心优势是可以通过调整各杆段的长度比例，实现预设的往复摆动或连续转动输出，不需要额外搭配复杂的导轨限位，仅靠铰接处的转动副就能完成整套动作传递，运动过程中构件之间为面接触，单位面积承受的压强更低，长期运行的耐磨表现要优于点线接触的传动零件，在低速重载的工况下适配性极强。

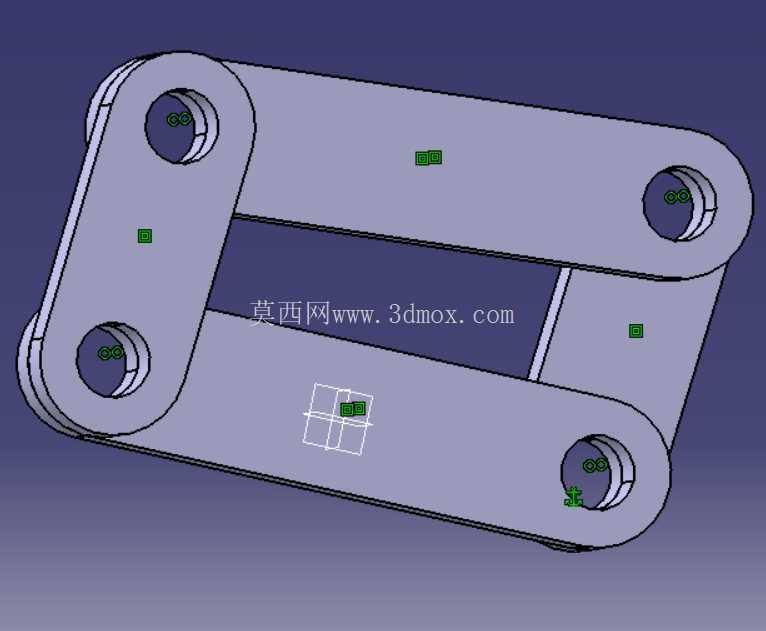

　　从结构设计逻辑来看，这套模型的四个铰接孔位均做了同轴凸台加厚处理，没有直接在平板杆身直接开孔穿轴——这是实际加工中很务实的细节处理：如果杆身板材厚度偏薄，铰接位置长期受交变载荷容易出现孔位失圆、轴套松脱的问题，在孔位两侧做出等直径的凸台，相当于在不整体增加杆身厚度的前提下，加长了铰接轴的配合长度，既可以提升转动副的承载能力，也能给轴套、润滑衬垫预留足够的安装空间，避免杆身侧面和相邻连杆直接摩擦产生卡滞。两个长连杆的杆身做了等宽平直设计，没有多余的减重挖槽，这种设计优先考虑的是小载荷场景下的加工便利性，普通板材通过激光切割或者铣削就能快速成型，不需要做复杂的型腔加工，加工成本和周期都能得到有效控制。

　　实际安装适配时，需要先确认四个铰接点的中心距公差，尤其是固定机架杆的两个安装孔位，中心距偏差需要控制在IT7级精度以内，否则装配后会出现运动卡滞、铰接轴受额外径向力的问题。铰接轴的选型要匹配孔位的凸台内径，优先选用带台阶的销轴搭配开口销防松，不建议用全螺纹螺栓直接穿接，否则螺纹段会破坏孔内壁的配合面，长期转动磨损后会出现明显的传动间隙。这套机构的运动边界需要提前做运动仿真验证：当主动杆做整周转动时，从动杆的摆动角度、连杆的运动轨迹是否会和周边的设备构件产生干涉，尤其是两个极限死点位置，要预留足够的安全间隙，避免机构运行到极限位置时出现构件碰撞。

　　在不同的应用场景下，这套基础构型还可以做针对性的调整：如果需要更大的从动件摆角，可以适当缩短机架杆的长度，同时调整连杆和从动杆的比例；如果需要降低运动过程中的冲击，可以在铰接位置搭配尼龙衬套或者自润滑轴承，减少金属件直接接触的摩擦噪音；如果用于需要频繁正反转的工位，还要在杆身对应位置预留缓冲块的安装位，避免机构换向时的刚性冲击损坏构件。很多入门的结构设计人员容易忽略连杆机构的死点特性，实际应用中如果是用从动件带动负载，需要在主动轴上加装飞轮或者搭配辅助定位结构，让机构可以顺利通过死点位置，不会出现运动卡死或者反向动作的问题。

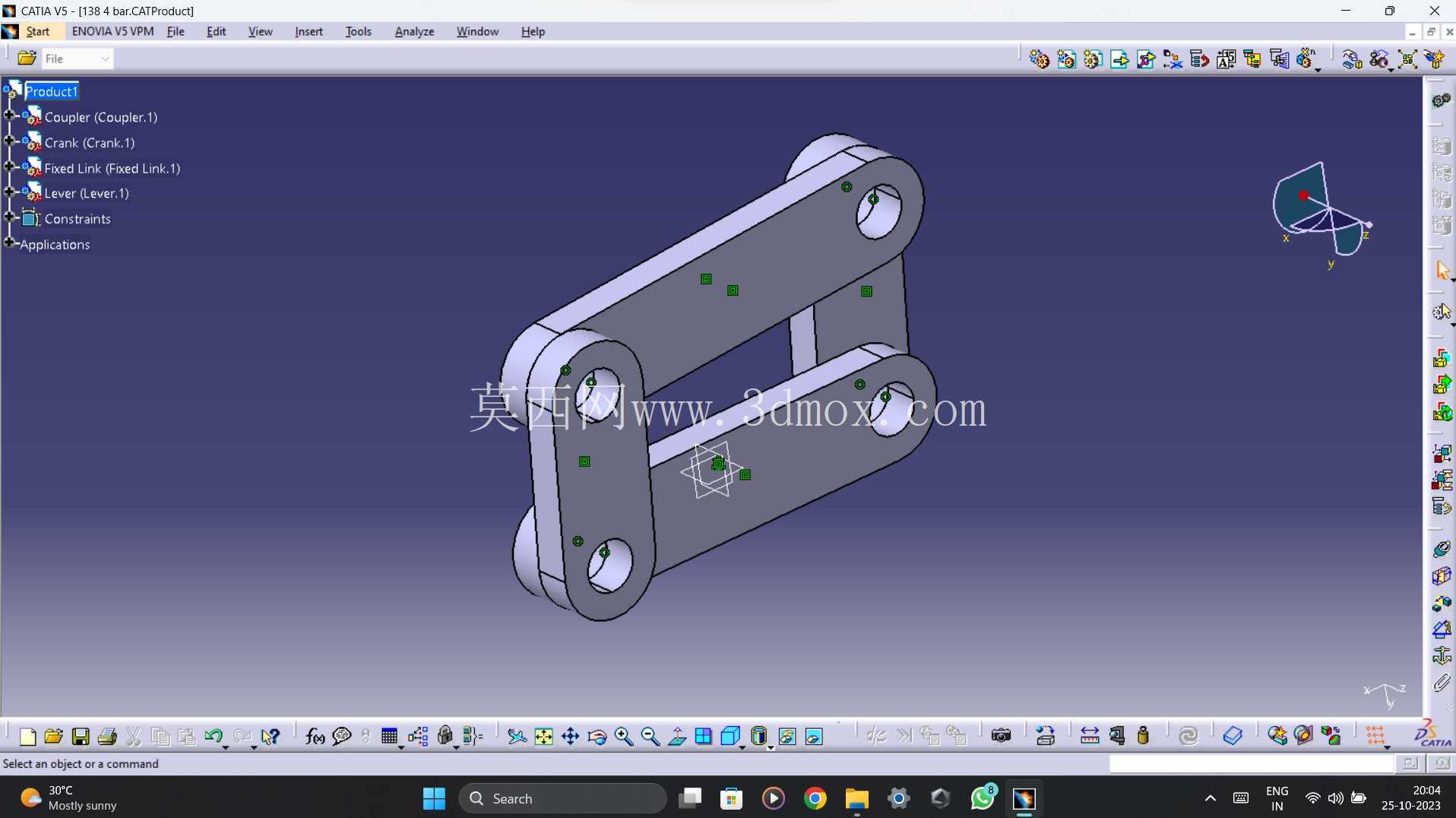

　　从建模细节来看，这套模型的铰接孔位均做了倒角处理，没有尖锐的棱边，这也符合实际机加工的工艺要求，既可以去除加工产生的毛刺，也方便装配时销轴的导入。杆身的所有转角位置都做了小半径圆角过渡，避免应力集中，尤其是在长期受交变载荷的工况下，直角转角位置很容易萌生疲劳裂纹，小圆角过渡可以大幅提升构件的疲劳寿命。整体结构没有多余的装饰性特征，所有几何特征都服务于功能实现，完全是面向实际生产加工的设计逻辑，没有为了视觉效果添加无意义的曲面或者造型，对于刚接触连杆机构设计的工程人员来说，这种基础构型可以作为模板，根据具体的工位动作需求调整杆长参数，快速衍生出适配不同场景的传动结构。
