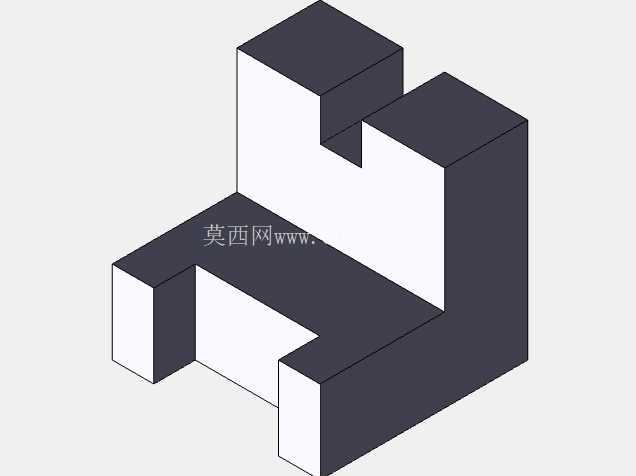

等距视角凹凸组合块体机械练习构件

　　这类凹凸组合块体构件，常出现在机械结构设计入门练习、工装定位块组、小型设备承载基座的结构验证环节，很多刚接触三维建模的结构工程师，都会从这类规则几何组合件入手，练习拉伸、切除、布尔运算的基础操作，同时建立三维空间的尺寸公差配合意识。从实际应用场景来看，这类带凹凸卡位结构的块体，可直接作为小型自动化生产线的定位挡块使用，在物料输送线的侧边限位、工装夹具的定位靠模场景中，凹凸结构能实现快速卡合定位，不需要额外加装紧固件就能完成初步位置固定，减少装配环节的零件数量，降低小型工装的制造成本。

　　从设计思路上看，该构件采用对称式凹凸咬合结构，主体为L型基底搭配上方两个凸起块，中间预留的凹槽可作为其他零件的插入卡位空间，所有棱边均做直角处理，没有复杂曲面，加工时可直接采用铣削工艺一次装夹完成大部分面的加工，减少装夹次数带来的形位公差误差。在尺寸边界设计上，这类练习构件通常采用整数值尺寸标注，基底的水平段与垂直段厚度保持一致，上方凸起块的宽度与凹槽宽度相等，保证配合时的间隙控制在0.02-0.05mm之间，既满足滑动配合的顺畅度，又不会出现过大的晃动间隙。实际生产中，这类块体如果作为定位件使用，会根据接触物料的材质调整表面粗糙度，接触金属物料时表面粗糙度控制在Ra1.6，接触塑料或软质物料时可放宽到Ra3.2，避免刮伤物料表面。

　　从结构强度角度分析，该构件的直角连接处没有做圆角过渡，在承受垂直方向载荷时，直角位置会出现应力集中现象，如果是用于承载较大重量的场景，需要在直角内侧增加三角加强筋，或者将直角改为R3-R5的圆角过渡，分散应力集中点，提升构件的整体使用寿命。很多工程师在做这类基础构件建模时，容易忽略配合面的尺寸公差标注，只标注外形尺寸，导致加工出来的零件无法和对应卡位完成装配，实际建模过程中，需要对凹凸配合的两个面单独标注尺寸公差，采用基孔制配合，凹槽尺寸取正公差，凸起块尺寸取负公差，保证装配的互换性。这类构件的安装边界通常比较灵活，可在基底的水平段预留沉头孔，通过内六角螺丝固定在设备台面或者工装底板上，沉头孔的位置需要避开上方的凸起结构，保证安装时扳手有足够的操作空间，不会和凸起块产生干涉。在三维建模练习环节，这类构件能帮助学习者快速掌握等轴测视图的视角判断，理解二维工程图和三维模型之间的投影对应关系，很多企业在招聘初级结构工程师时，也会将这类组合块体作为上机建模的测试题目，考察应聘者的建模速度、尺寸标注规范性以及对公差配合的理解程度。

　　从加工工艺角度看，该构件如果采用45号钢材质，加工流程为下料、铣六方、铣凹槽和凸起结构、去毛刺、表面发黑处理，如果是作为练习用的教具，也可采用ABS材质通过3D打印制作，打印时层厚设置为0.2mm，填充率20%就能满足强度要求，制作周期短成本低，适合教学场景批量使用。在实际设备改造场景中，这类凹凸块体还可作为设备的快速换型定位件，不同规格的凹凸块对应不同型号的产品定位，换型时只需要更换对应的块体就能完成工装切换，不需要重新调整整个夹具的位置，大幅缩短换型时间，提升小批量多品种生产的效率。设计这类构件时，还需要考虑零件的搬运便利性，因为整体为实心块体，重量较大的话可在非配合面做减重孔设计，减重孔的位置不能影响结构强度，通常设置在基底的非安装面，孔径不超过基底厚度的二分之一，避免削弱构件的整体刚性。
