焊接成型工艺研究用轴类回转构件结构

　　在焊接工艺验证与成型参数摸索的实操场景中，这类带同轴凸台的回转类构件是非常典型的试验载体，不少车间在做异种金属熔接参数调试、焊缝应力分布测试时，都会优先选用这类结构作为试样，它的结构形态刚好覆盖了环向焊缝、轴盘对接、变径过渡这三类最常见的焊接接头形式，能在单一样件上完成多组工艺参数的对照验证，减少重复制样的材料与工时消耗。从实际使用场景来看，这类构件常作为小型动力传递单元的连接坯件，在小型传动机构、流体输送组件的端接部位，需要通过焊接将轴段与盘座整合为一体，避免分体装配带来的同轴度误差与连接松动风险，相比一体切削加工，焊接成型的坯件能大幅降低大直径盘段的材料去除率，尤其在采用棒料+盘料拼接的工艺路线时，材料利用率能提升四成以上，适合中小批量的定制化零件生产。

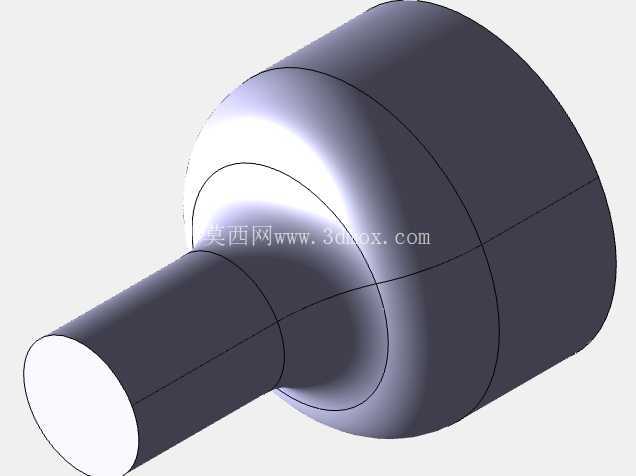

　　从结构设计逻辑来看，整个构件采用严格的同轴回转体构型，细轴段与粗盘段之间设置了平滑的圆弧过渡区，这个过渡区的设计并非单纯为了外观顺滑，核心作用是分散焊接过程中的热应力集中，避免焊缝冷却收缩时在轴盘交接处产生微裂纹，同时也能降低构件工作时的应力集中系数，提升交变载荷下的疲劳寿命。轴段的直径与长度比例经过反复校核，既保证焊接装夹时的定位稳定性，也预留了后续车削、磨削加工的余量，不会因为余量过大增加加工工时，也不会因为余量不足导致焊接变形后无法修正到设计尺寸。粗盘段的外圆与端面均为规则圆柱面，焊接时可以方便地用三爪卡盘或者V型铁装夹定位，不需要设计复杂的专用工装，普通机加工车间就能完成装夹找正，大幅降低了工艺验证的门槛。

　　盘段的厚度设计充分考虑了焊接热传导的需求，足够的壁厚能避免焊接时被烧穿，同时也能让焊缝区域的热量快速传导分散，减少局部过热导致的材料性能劣化。在安装边界层面，这类构件的装配基准为细轴段的外圆面与粗盘段的侧端面，两个基准面的形位公差要求在建模时就做了预设，轴段外圆的圆柱度、盘段端面与轴段轴线的垂直度都按照传动件的通用精度等级设置，能直接适配常规的轴承安装位、联轴器连接位，不需要额外做适配性修改。轴段的端部预留了倒角结构，既方便装配时的导向导入，也能去除焊接与机加工产生的毛刺锐边，避免装配时划伤配合零件的表面。

　　盘段的外圆没有设置额外的卡槽、键槽结构，这是因为作为工艺研究用的样件，保留完整的圆柱面能方便后续在不同位置焊接测试块、粘贴应力测试片，灵活调整试验方案，不会被预设的结构限制测试场景。从建模的细节处理来看，所有的棱边都做了微小的圆角处理，避免三维模型导入有限元分析软件时出现应力奇异点，方便后续直接用这个模型做焊接温度场、应力场的仿真计算，不需要再做几何清理。焊缝区域的建模特意预留了焊道的填充空间，能模拟不同焊脚尺寸下的焊缝形态，方便对比不同焊接参数对应的焊缝成型效果，给工艺参数的优化提供直观的三维参照。这类结构虽然看起来构型简单，但每一处尺寸的设定都对应着实际焊接工艺与使用场景的需求，没有多余的结构特征，每一段直径、每一处过渡都服务于工艺验证与实际装配的核心目标，对于刚接触焊接工艺设计的工程师来说，拆解这类构件的设计逻辑，能快速理解焊接结构设计中“工艺优先、装配适配”的核心原则，避免设计出看起来构型美观但无法落地加工、无法满足使用强度的零件。
